介绍日本三菱公司两种不同风格的空调控制电路

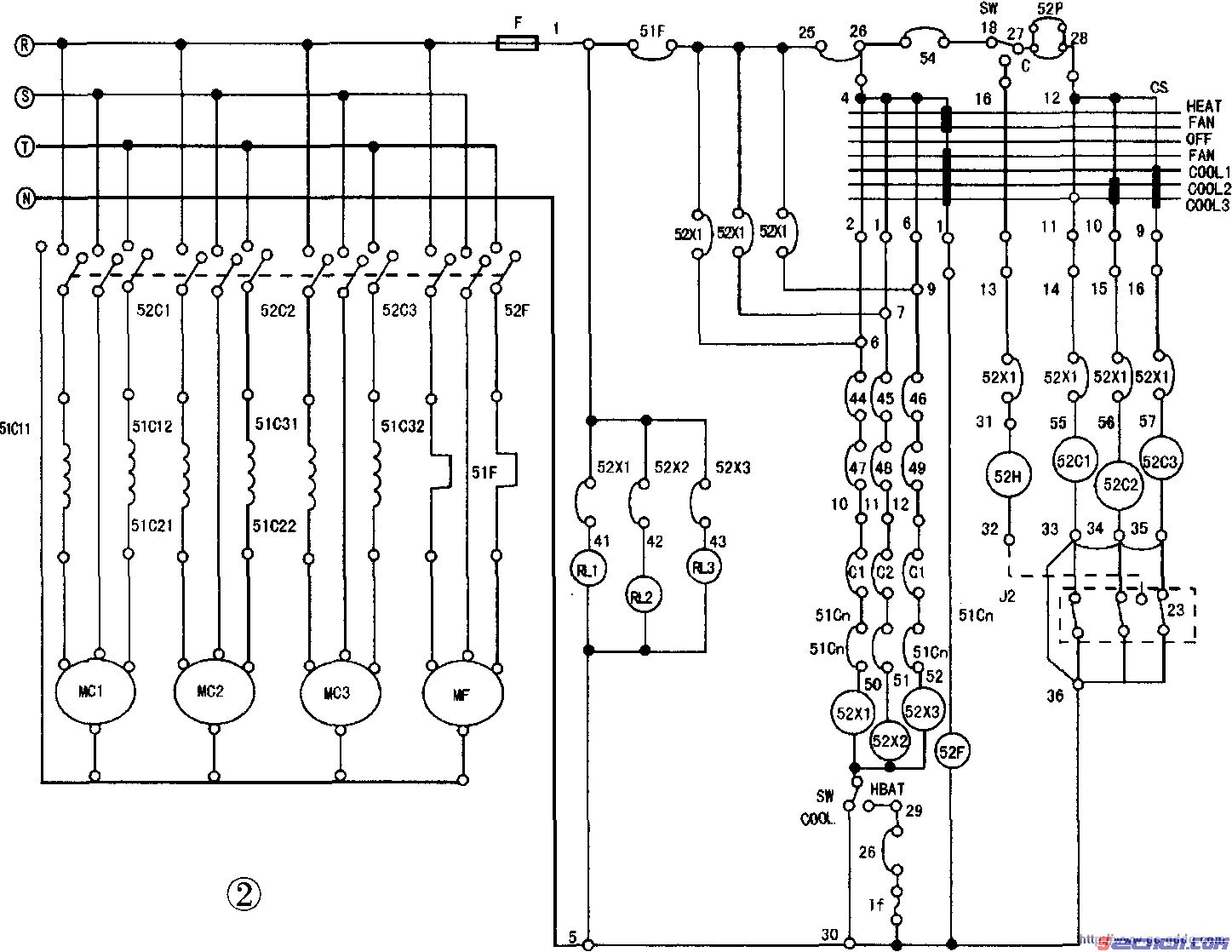

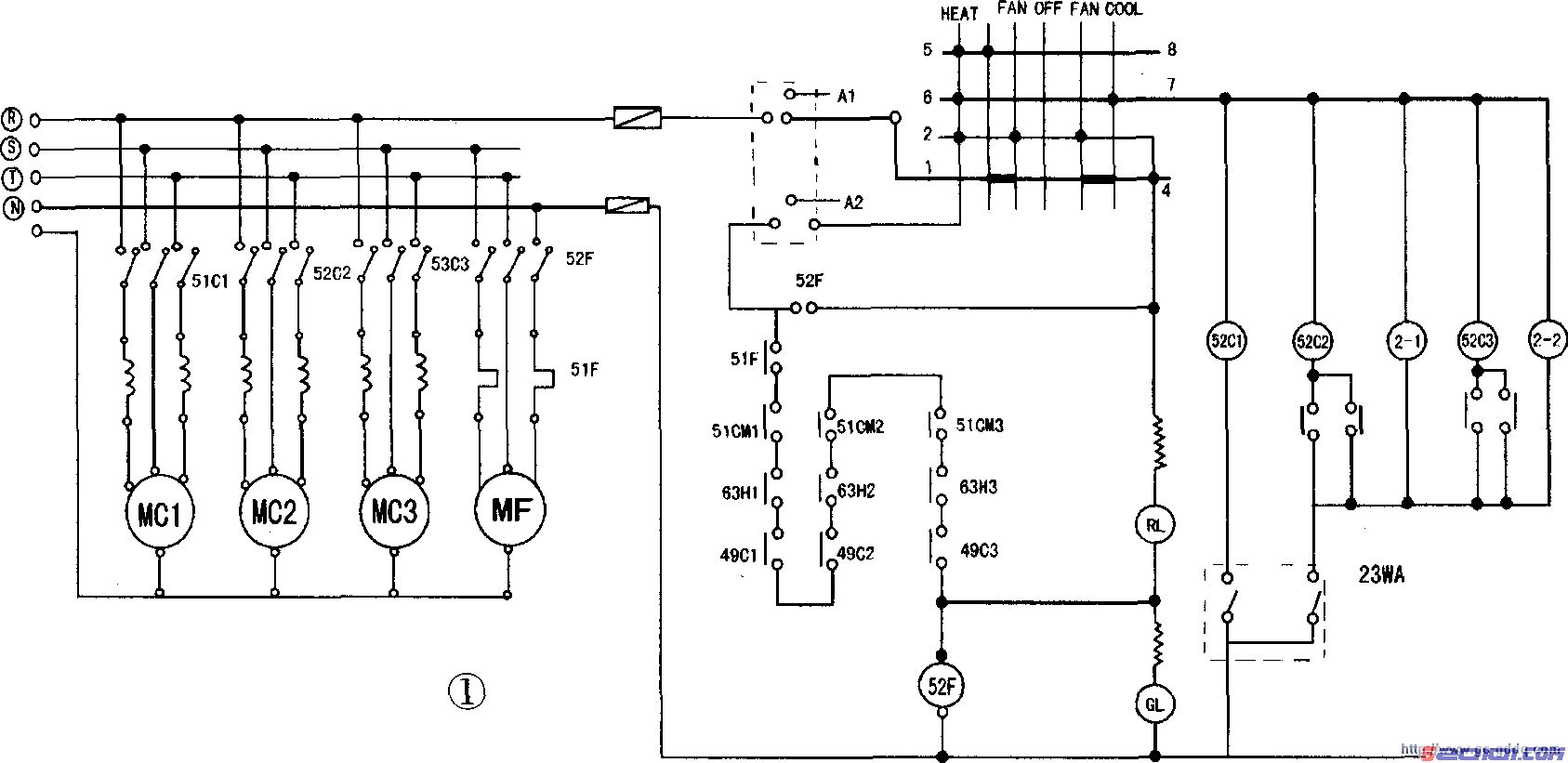

图1和图2示出了日本三菱公司的两个空调回路。主要的.空调的回路一模一样，但控制系统截然不同(两图外的冷却塔回路未示出)，现介绍如下。

1.图1中，三台压缩机的保护系统串联，任一台压缩机的保护系统动作后，整个机组将停止运行；在图中。王洪涛。2、三台压缩机的保护系统是独立的，保护系统的动作只停止对应压缩机的压缩机，相应的故障检测灯亮，不会影响其他压缩机的工作。2.在保护设备方面。图2比图1多了一个低压保护开关，使保护功能.更完美。例如，当机器中的制冷剂由于某种原因减少过多时，图2所示的系统会迅速检测到并停止保护，而图1所示的系统只能在压缩机温度上升时保护机器，使过热保护器动作。如果过热保护器损坏，后果不堪设想。3.为了减少启动对的影响.电网，在图1中，中压压缩机51C1首先启动。但是51C2和51C3在稍微延迟2-1和2-2后依次开始。图2依赖于主控制.延迟和关闭档位.温度控制，巧妙节约.两个第二延迟装置和.温度控制器，从而降低生产和生产成本。4.对于维护来说，图1中的维护相对繁琐，而图2中的维护节省了宝贵的时间。
