目前五柜机W570室外机电控维修率高。为了降低室外机的电气控制维护率，提高产品质量，在电气控制开发前期对W570室外机电气控制进行了改造，整改后的新电气控制方案已在整机上切换到生产。新电子控制方案与旧电子控制方案的区别如下：
主控板上的上风扇和下风扇驱动继电器触点两端之间增加了RC电阻和电容模块；
主控板增加7812电路，稳定12V电压，重新匹配变压器(tt2-i28-1f)。
取消电子控制盒中零线的中间接线座，将所有负载零线插入主控板上N线专用插排；
增加相序容错功能是为了满足基站空调的相序容错要求，而家用空调不具备相序容错功能。
类型
旧方案电控
新方案电控
材料名称
物料编号
代号
注意
材料名称
物料编号
代号
注意
加热冷却机
室外主控板组件
201348700090
KFR-120瓦/S-570升。D.03.WK1.1

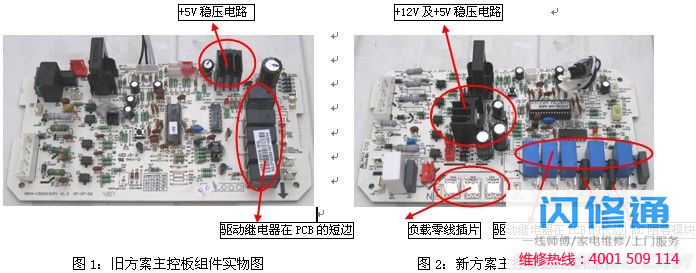

图1
室外主控板组件
201348700001
KFR-120瓦/S-570升。D.03.WK1.2
图2
变压器
202300900114
TT2-G35-1F
图3
电源变压器
202300900181
TT2-I28-1F
图4
单冷机
室外主控板组件
201348700100
KF-120瓦/S-570升。D.03.WK1.1
请参见加热和冷却模型
室外主控板组件
201348700003
KF-120瓦/S-570升。D.03.WK1.2
请参见加热和冷却模型
变压器
202300900114
TT2-G35-1F
电源变压器
202300900181
TT2-I28-1F.jpg)
.jpg)
由于整改前后电气控制差异较大，为了统一市场维护和处理方法，及时解决用户问题，明确售后旧方案中备件的处理，给出如下说明：1。售后备件库存处理：(1)售后旧方案主控板组件仍可使用，但必须与旧变压器(TT2-G35-1F)配套使用。(2)售后库存旧变压器(TT2-G35-1F)可用于同类型变压器的维护和更换，也可在5台单冷室内机上维护
