海信KFR6016LWBP变频空调维修技术资料(多图)

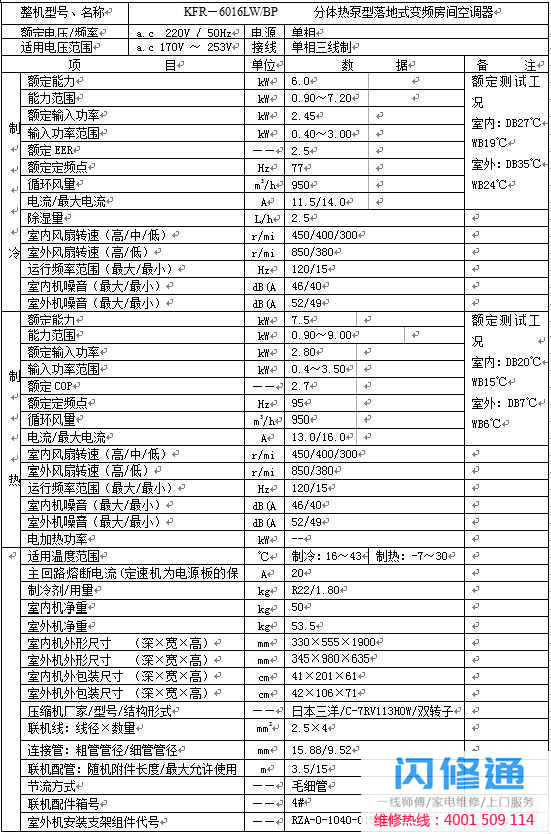

一、整机性能指标

二.完整的机器功能描述1。液晶显示面板1.1背光在通电和通电断电状态下有一个渐变过程。1.2频率显示，该模式分为10种转速，对应于制冷、制热或自动模式下的压缩机频率。1.3此款液晶屏背光有四级亮度级别功能，开机默认设置为最亮级别。按遥控器的亮度键，可以循环调节四个级别(最亮、亮、暗、关)的亮度。1.4开机时，LCD频条循环显示，然后全屏点亮，然后熄灭；在这个过程中，背光会亮起，然后熄灭。1.5开机时，LCD频条随着开机音乐从左到右显示，然后进入运行状态；背光在这个过程中逐渐亮起。关机时，LCD频条和关机音乐从右向左逐一消失；背光在这个过程中会变暗。1.6室外温度：按遥控器的温度开关按钮，显示开机状态下的室外温度，如果没有收到室外温度或出现故障，则显示——。室外温度显示范围(-9~ 40)。1.7设定温度：按遥控器的温度开关键，显示开机状态下的设定温度和温度范围(16~ 30)。当温度显示为“室内温度”或“室外温度”时，如果用遥控器改变设定温度，将暂时显示“设定温度”5秒钟，然后恢复原来的温度显示内容。1.8室内温度：该温度显示为开机默认状态。温度范围(-9~ 40)，如果没有室内温度或故障，将显示“-”。1.9其他定时：设置定时功能时点亮(包括定时开启和定时关闭)；人机对话：打开人机对话图标点亮；遥控接收：收到遥控信号后，依次闪烁；频率条：强制冷却时闪烁；富氧：开启(叶子图标亮，持续运行)关闭。1.10故障自检：7秒内按下遥控传感器开关按钮4次，空调将进行故障自检。显示芯片应检查故障标志。如果存在，它将显示在设定的温度值位置。此时不会显示“设定温度”三行。如果没有故障，显示内容不会改变。这时如果出现通讯故障，也应该显示出来。2.紧急开关2.1按一下紧急开关打开，再按一下关闭；根据自动模式，室内控制温度设为24，室内风速设为自动，风门扫。2.2空调开机(关机状态)后，按住紧急开关10秒以上，控制器进入试运行：试运行为强制制冷，室内风速设为高速，风门清扫，与室温无关。(此时不响应遥控信号，不显示室内温度、设定温度或室外温度，但频率显示正常。退出此状态需要关闭电源。)2.3紧急运行时，如果收到遥控信号，应由遥控信号指令运行(强制制冷除外)。3.人机对话3.1室内控制器配有两套温度传感器检测室内温度，一套在遥控器上，一套在室内进风口。室内温度的默认设置以遥控器检测为准。遥控器每20秒检测一次室温，每3分钟或检测到室温变化时自动传送。如果室内控制器超过10分钟没有收到遥控信号，它会自动切换到室内机上的温度传感器进行控制。3.2人机对话功能不能通过开机或关机来取消。3.3空调的默认值是启动人机对话功能。4.定时功能4.1定时启动：遥控器设置定时启动后，空调进入定时启动状态。设定时间到达后，空调接收遥控器的信号，根据设定的状态启动；

5.2进入并省电后，通过调整压缩机的运行频率来限制压缩机运行的最大电流。5.3不能取消开关机操作，可以使用节电功能。6.睡眠6.1制热、制冷或除湿时，按遥控器上的睡眠按钮，依次启动或取消睡眠功能。同时，显示屏上的睡眠图标会相应地亮起或熄灭。6.2制热模式：睡眠功能启动后，设定温度1小时后下降3，运行2小时后下降4。6.3制冷模式：睡眠功能启动后，1小时后设定温度上升1。此信息来自家电维修信息网(www.520101.com)，转载请引用出处！[页面] 6.4默认设置状态是取消睡眠功能，关机后取消睡眠功能。7.高效运行功能可设置为制热、制冷或除湿模式下的高效运行。室内风速变为高速风，压缩机以可能的最高频率运行，显示屏上的频率显示到最大。运行15分钟后，会自动回到原来的运行状态。8.自动运行模式启动后，如果没有人机对话功能，室内风扇将在“微风”状态下运行20秒，然后确定运行模式；在此期间，检测室内温度，为确定运行模式做准备。9.制冷运行模式9.1室外风扇室外风

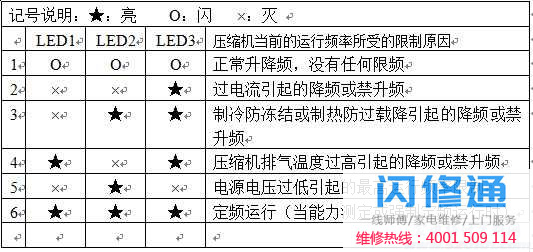

14、压缩机运行状态指示
在压缩机运转状态下，室外机控制板上的3个LED指示出压缩机当前的运行频率受限制的原因

15、故障表

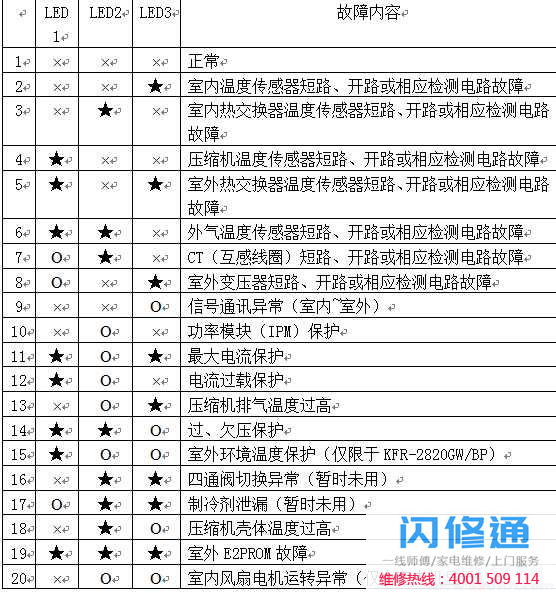

（1） 室外机显示
在压缩机停止运转时，室外的LED用于显示故障的内容，如下表所示：

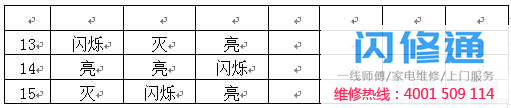

2）室内机显示

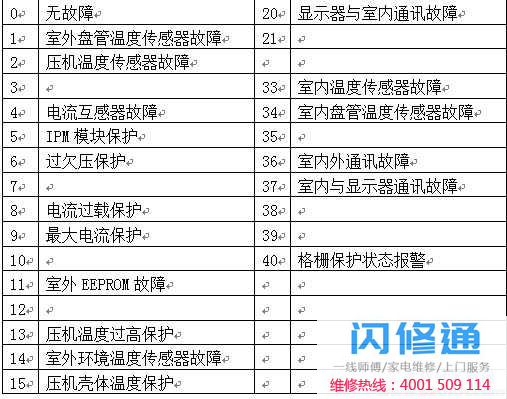

连续按传感器切换4次，显示故障代码如下：

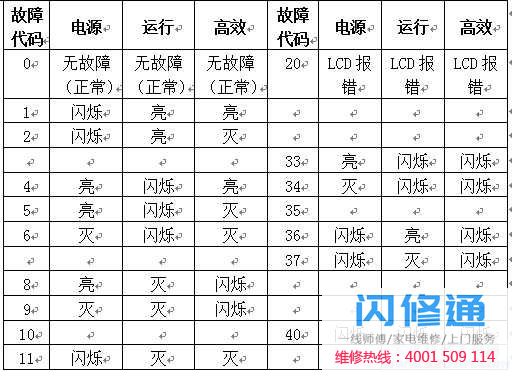

室内LED故障指示（开机状况下）



三、 遥控器

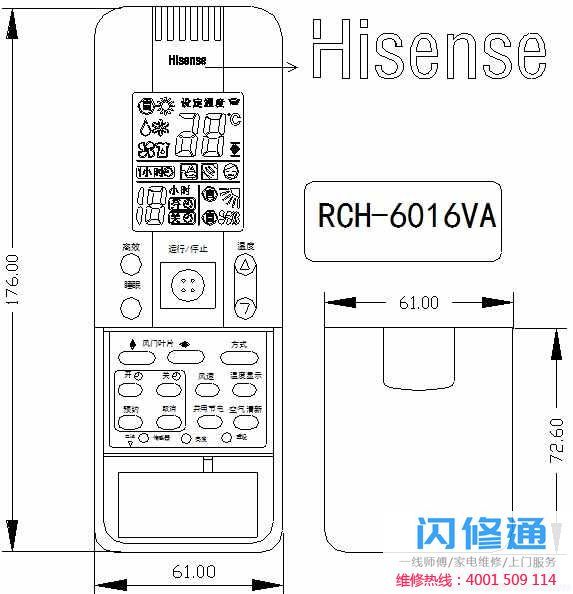

A、遥控器全貌

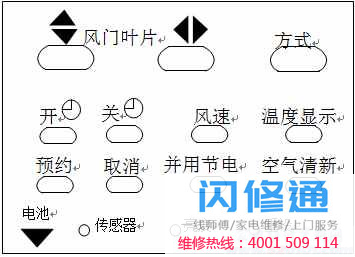

B、PVC按键标注

C、遥控器型号标贴
RCH-6016VA
D、基本技术参数
1．使用温度范围      -10℃~+50℃
   保存温度范围      -20℃~+60℃
  2．电源电压
      额定电压         DC3.0V
      电压范围         2.4V~3.2V
      静态电流         小于30A
  3.控制有效距离       小于10m
  4.定时精度           10s (12小时定时)
E、功能说明
  （一）液晶屏
      液晶面板上需显示的图标包括：运行方式（自动、制热、制冷、送风、除湿、干衣（本机型不用））、室温、设定温度、设定温度上下限、传感器切换、1小时定时器(本机型不用)、风速（自动、高、中、低）、上下风门位置、开机定时器、关机定时器、并用节电、睡眠运行、信号发射。
      1、运行方式
       自动、制热、除湿、制冷、送风。[Page]
2、室温
遥控器每隔30秒检测一次室温，并显示于液晶面板上。

（二）功能键
遥控器功能键分为“快捷功能键”、“普通功能键”和“特殊功能键”三种。“快捷功能键”是外露的可直接使用的功能键；“普通功能键”是指必须先打开盖板才能使用的功能键；“特殊功能键”是指一些不易碰到的键，或通过几个键组合使用的键。
      1、快捷功能键
遥控器上的“快捷功能键”包括：“运行/停止”、“设定温度上升”、“设定温度下降”、“睡眠”、“高效”。
       （1）运行/停止键：
      该键按动一次，空调器进入运行状态，液晶面板上显示各种显示图标，再按动一次，空调器停止运行，液晶面板上只显示运行方式、开机定时器、关机定时器、设定温度、并用节电和传感器。
      （2）设定温度上升键、设定温度下降键：
      平常情况下，液晶面板上显示环境温度，当第一次按动上升或下降键时，环境温度马上变为设定温度，同时“设定温度”图标显示，此时每按动一次上升或下降键时，空调器的设定温度相应地上升或下降1℃。设定温度范围为16℃~30℃，设定超出以上范围时，液晶面板上出现“上下限”符号，同时设定温度不能再上升或下降。
      （3）睡眠键：
按动该键，空调器进入“睡眠”状态，同时“睡眠”图标出现于液晶面板上，直到再次按动该键或运行/停止键解除该功能，“睡眠”图标消失。在“睡眠”作用期间，如果按动其他键，“睡眠”功能将按新设定开始运行。该功能仅运行在“制热”、“除湿”和“制冷”模式下。
（4）高效键
按动该键，空调器的压缩机（定速机除外）、室内风机都将在保护模式允许的前提下以最高转速运行15分，在高效运行时，温度控制同时起作用。高效运行方式只能运行于“制热”、“制冷”和“除湿”方式下。
2、普通功能键
“普通功能键”包括：“方式”、“风门上下”、“风门左右”、“温度显示”、“风速”、“定时器开”、“定时器关”、“预约”、“取消”、“空气清新”、“并用节电”。
   （1）运行方式键
每按动一次该键，空调器的运行方式依次以“自动”、“制热”、“除湿”、“制冷”、“送风”
五种运行方式之一运行，并在液晶面板上显示相应符号。

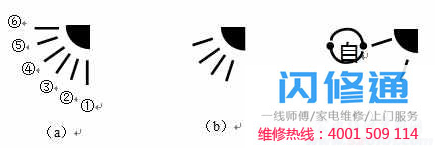

（2）风门上下键
按动该键，出风口上下挡风板的位置图标依次移动（图a），或处于扫掠状态（图b）或处于自动状
   态（图c）。

（3）风速设定键
按动该键，风速设定依次在“自动”（图A）、“高速”（图B）、“中速”（图C）、“低速”
（图D）之间转换，并以相应的图标显示于液晶面板上。

（4）定时器开键、定时器关键
用于设定定时开、关机的时间。
（5）预约、取消键
      用于定时开关机设定的确认和取消。
（6）空气清新键
  按动该键，空调器将启动或关闭空气清新功能。
（7）并用节电键
按动该键，空调器将启动“并用节电”功能；再按一下，将取消该功能。
（8）风门左右键
  按动该键，空调器将启动或关闭左右风门扫略功能。
（9）温度显示键
  按动该键，空调器室内机的温度显示将在室内温度和室外温度之间切换。
3、特殊功能键
特殊功能键包括：“重设”、“传感器切换”、“亮度”、“组合键”。
（1）重设键
按动该键，遥控器将被复位，以前所有的设定被清除，遥控器设置被恢复为出厂时的初始设定。
（2）传感器切换键
按动该键，空调器的环境温度检测将以室内机本体传感器为准，同时在遥控器液晶上显示“传感器”
图标；再按动该键，空调器的环境温度检测将以遥控器传感器为准，同时在遥控器液晶上不显示“传感器”图标。
  （3）亮度键
    按动该键，可以改变显示屏的亮度，调整空调器的显示到适合的亮度。
（4）组合键
当在先按住“运行/停止”键，发射过后，然后再按下“设定温度下降”键，液晶屏幕上的所有图[Page]
标将同时显示，直到松开按键，遥控器恢复正常工作。

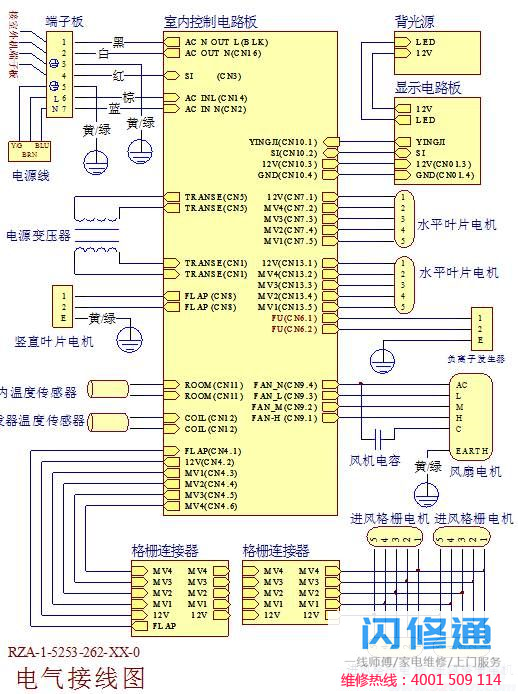

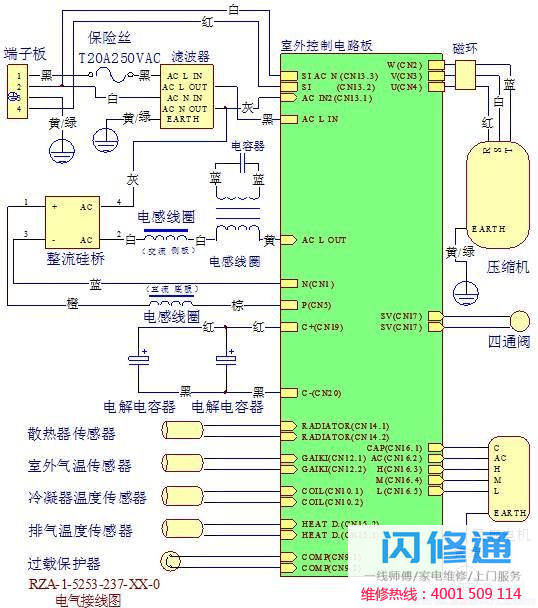

四、 电气接线图
室内机

室外机

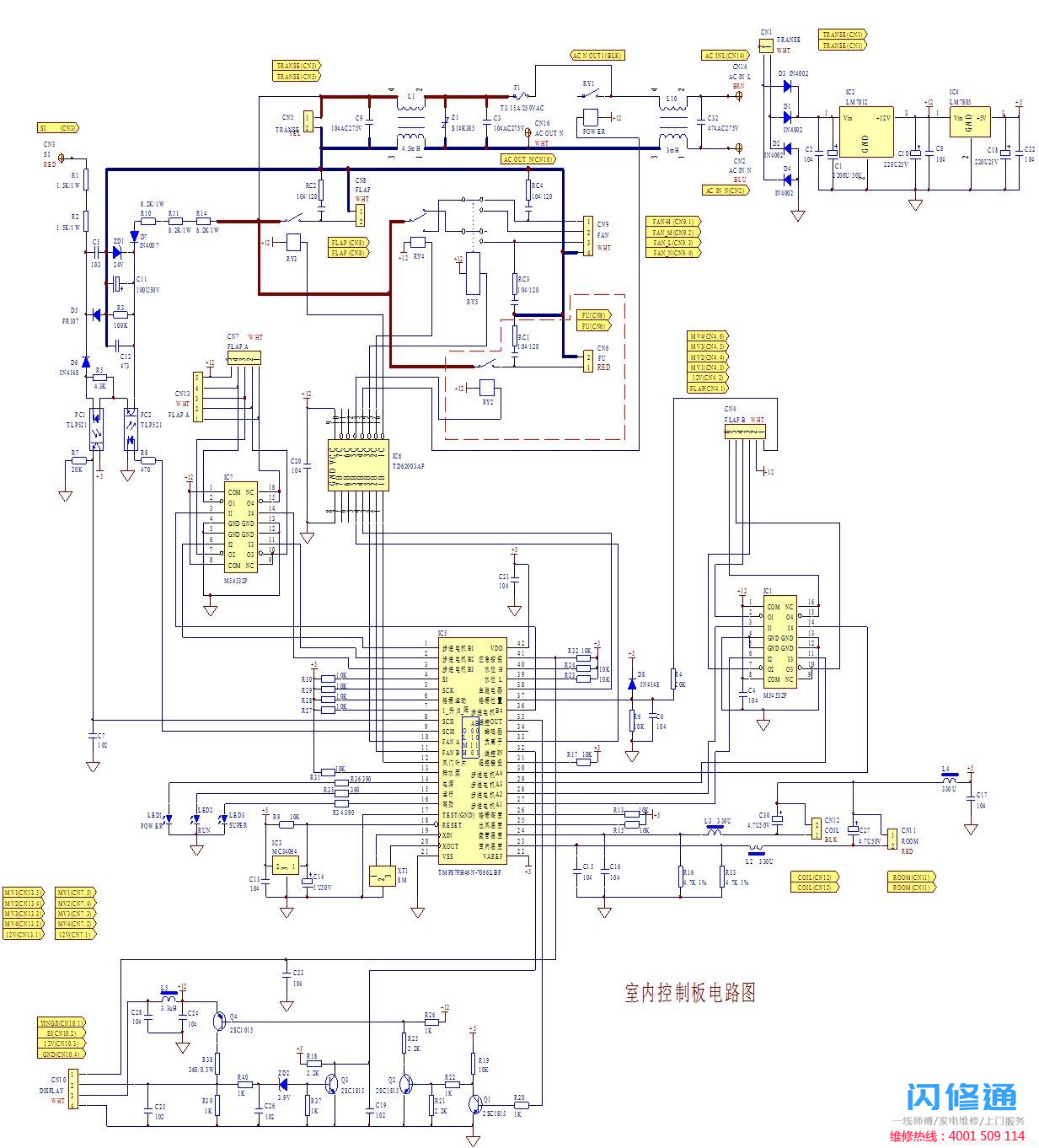

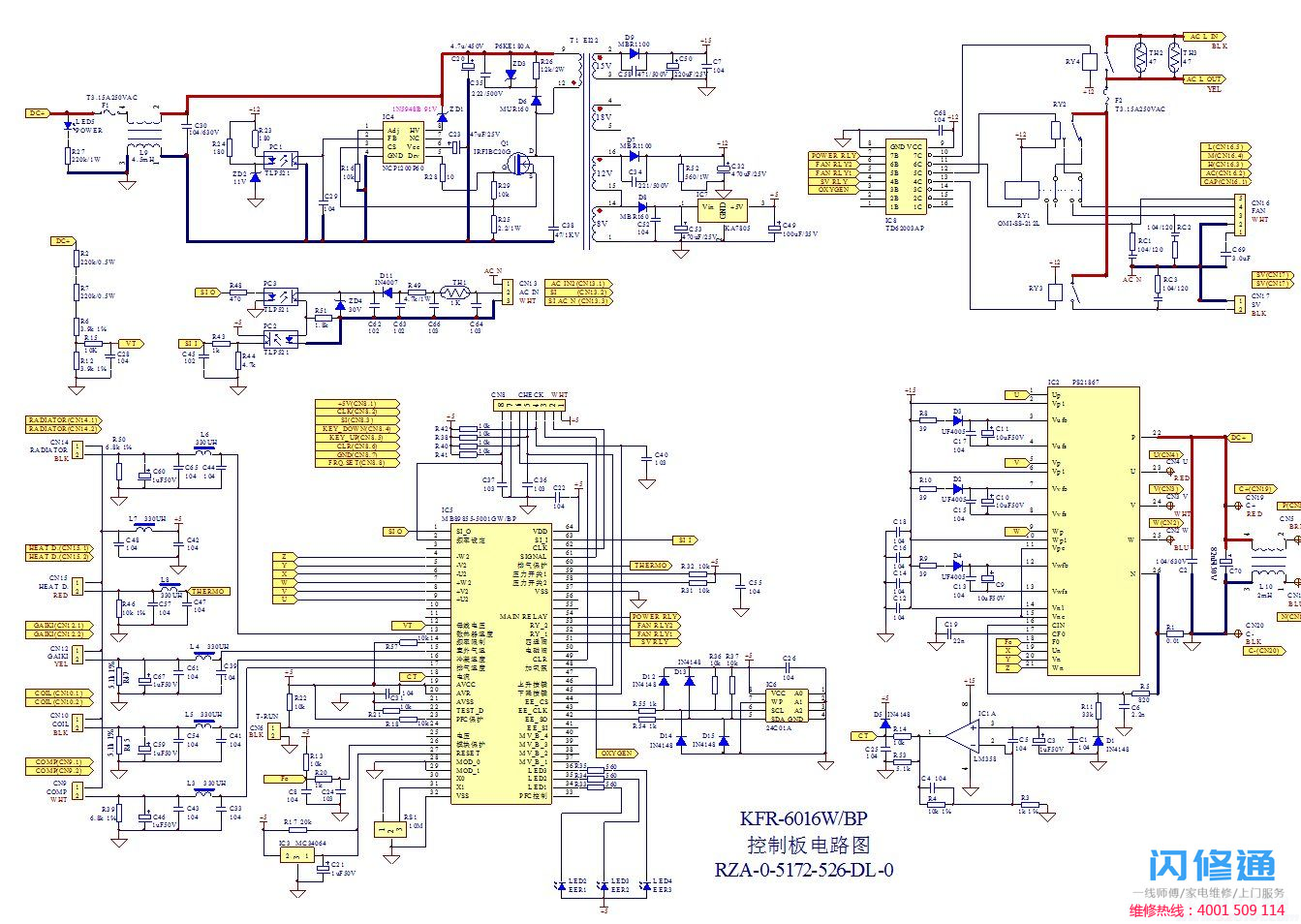

五、 电气原理图
室内机

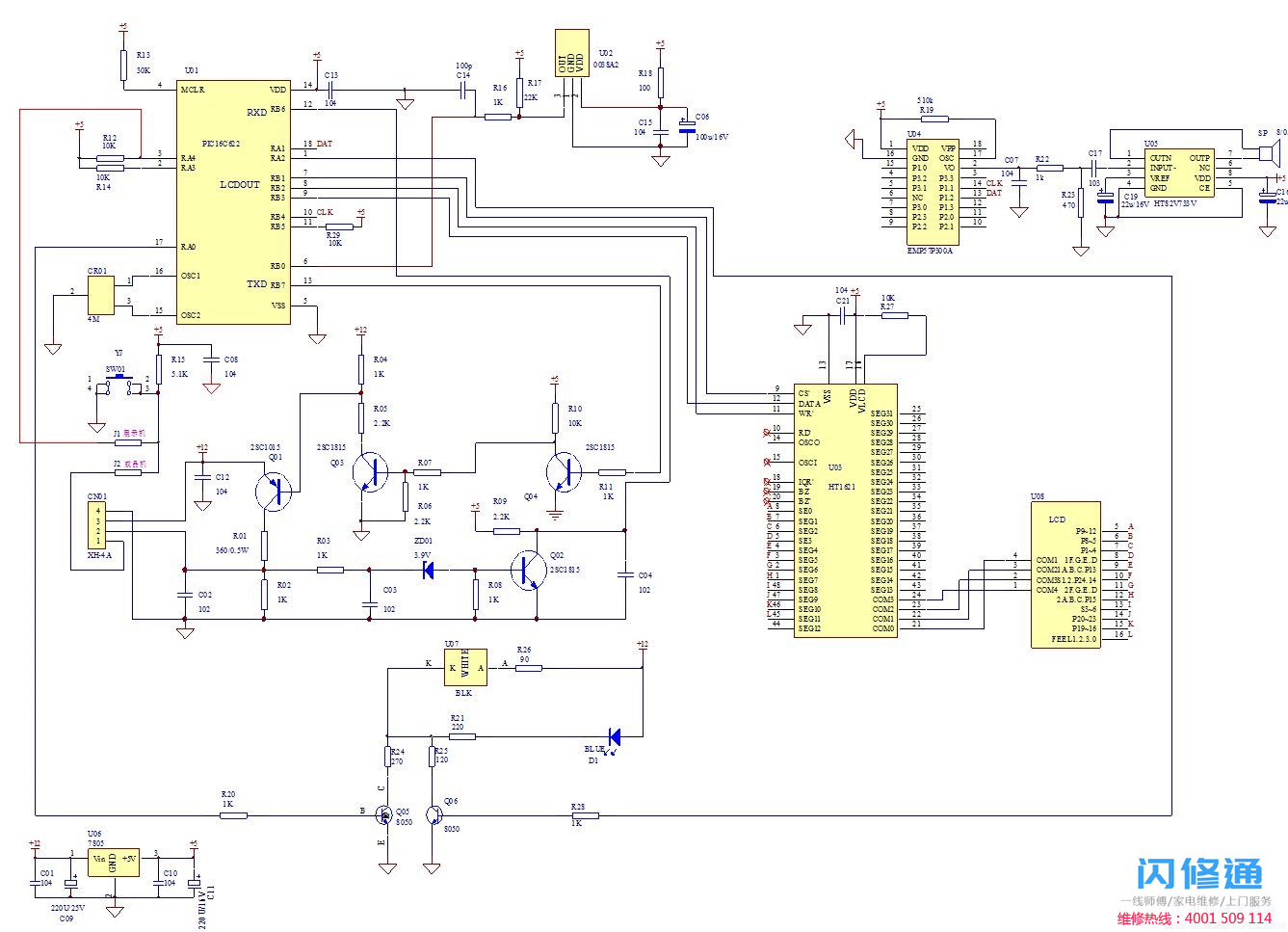

显示板

室外机
