美的更换变频空调室外机变频模块的教材(图)

目前，美国空调进口变频模块的部分供应商已经放弃生产，他们的工厂无法在模块供应市场购买变频机的维护，这对售后服务质量影响很大。变频空调的维护是售后服务的重点和难点。为了保证售后维护的及时性，特制定变频器模块更换指南。更换变频模块注意事项：1。KFR-50LW/BPY和KFR-50LW/FBPY变频柜室外电子控制所用的变频模块为三菱四功率单片机芯片模块。如果市面上E、F型50变频柜的室外变频模块或室外主控板损坏，则需要更换整个室外电子控制箱总成(新的室外电子控制箱总成编码：2334820000见下图)。

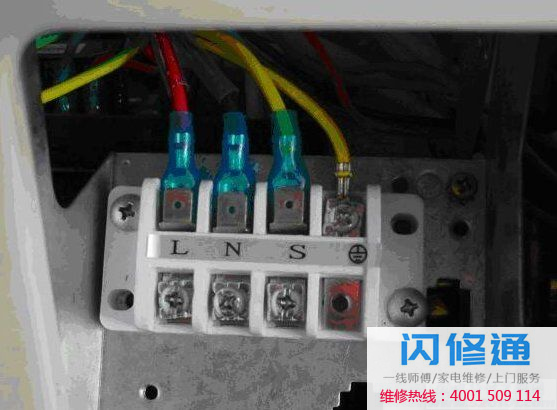

2.内部机的“L”线(红线或棕线)、“N”线(蓝线或黑线)和“S”线(黄线或白线)必须对应连接到外部机的“L、N、S”端子，如下图所示。

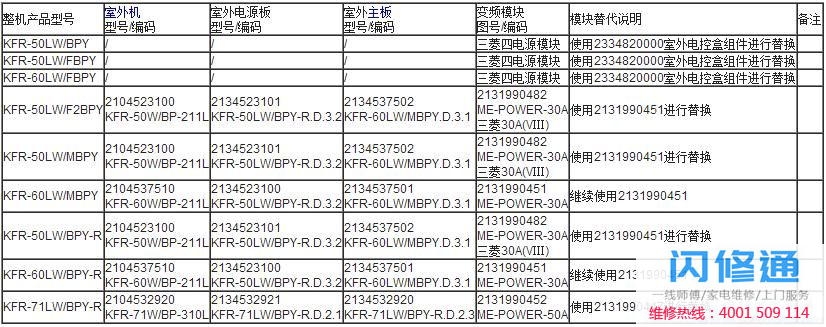

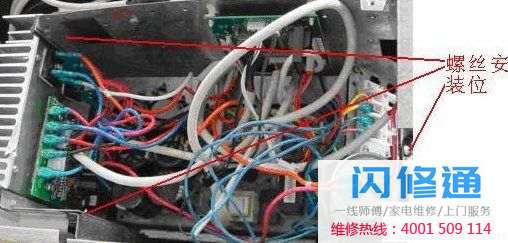

3.更换单变频模块时，模块必须均匀涂上散热胶，以保证散热的可靠性，否则模块会受到保护或损坏。4.紧固模块组件时，螺钉应受力对称均匀，以免模块内部硅片受力变形，损坏模块。5.电源板上的P、N DC电源端子必须插入变频模块上的P、N插头端子，变频模块的三相交流输出端子U、V、W必须插入三相压缩机。6.检查线路顺序后，安装顶盖并尝试机器。变频器柜模块更换清单

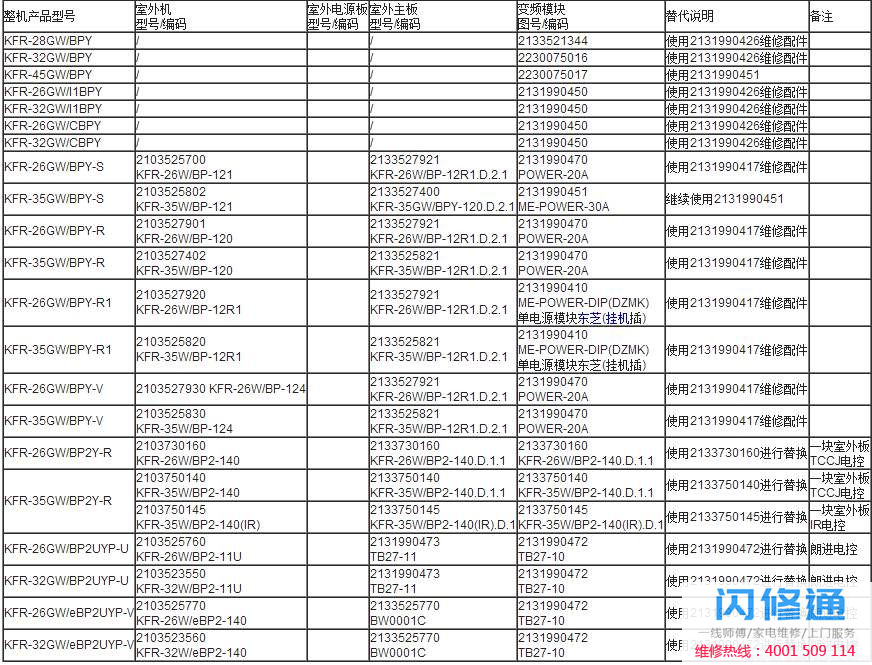

变频分体机模块更换清单
