美的BCD-306WEM/BCD-336WEM冰箱维护相关材料

1.产品特性介绍1。无氟环保冰箱冰箱是一种环保型冰箱，使用制冷剂和泡沫保温材料，不含氟利昂。2.速冻盘的使用可以使肉类或其他食物冷冻得更快，可以最大限度地保证食物的营养成分不流失，同时解冻速度快，使用方便。3.保鲜杀菌设计果蔬房配有维生素C防腐剂，保证食品的新鲜卫生。冷藏室中设有除臭剂以防止异味的产生。4.液晶显示器可以轻松确认冰箱内的温度，方便用户使用。5.如果忘记关门，报警器会在2分钟后发出声音提示，帮助你有效省电。

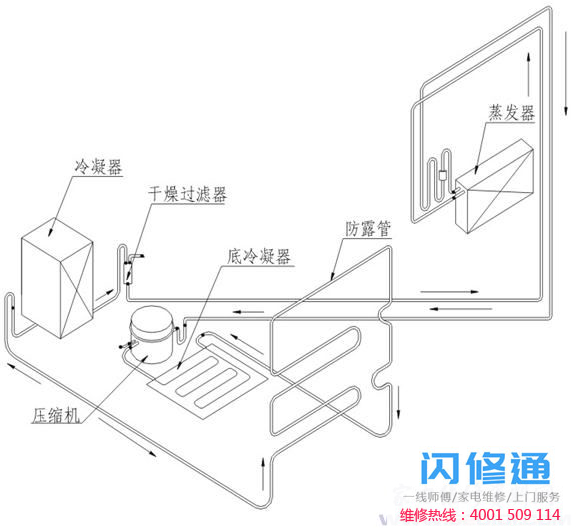

二.管道图和电路图1。管道图

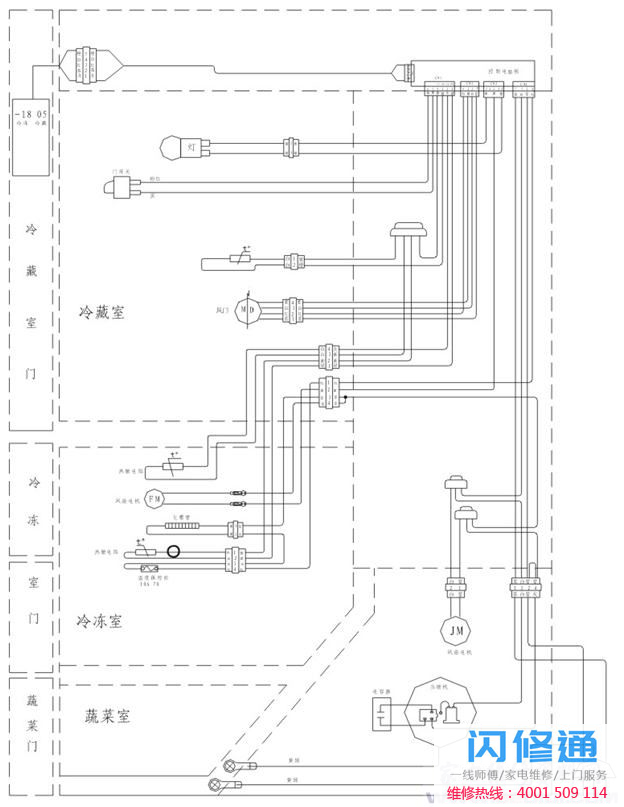

2.电路图

BCD-306WEM

BCD-336WEM

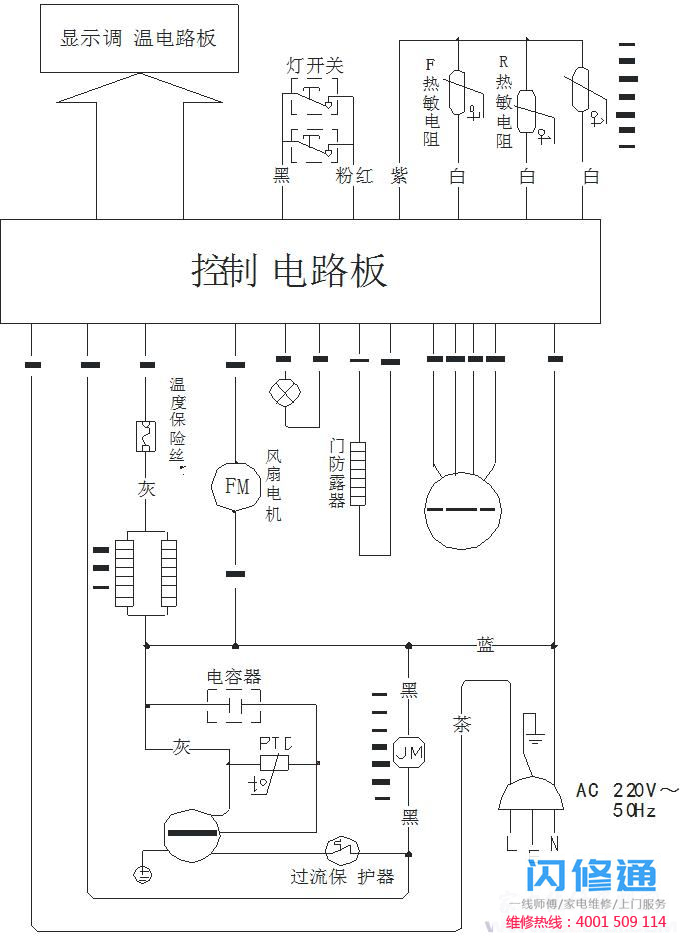

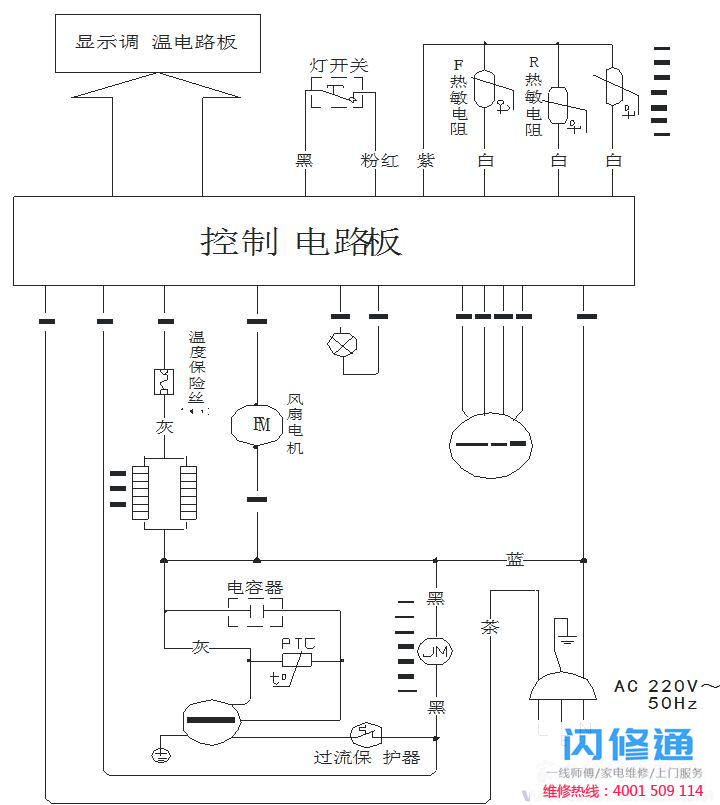

电路图

BCD-306WEM

BCD-336WEM

BCD-306WEM/336WEM电脑板控制规程一、设定各种控制参数冰箱设定温度： Trs冰柜设定温度： Tfs除霜传感器测量温度： Tfv；冰箱启动温度： Trk冰柜启动温度： Tfk冰柜关闭温度： Trt冰柜关闭温度： Tft冰柜测量温度： Trc冰柜测量温度： Tfc冰柜显示温度： Trx冰柜显示温度3360tfx冰柜显示温度3360tfx冰柜平均温度3360trp冰柜平均温度：Tfp

二、自诊断功能1)断电记忆功能冰箱断电后开机，断电前的功能设置状态保持。2)压缩机保护功能如果来电前冰箱断电，如果断电时间小于5分钟，延时5分钟才能启动压缩机。压缩机每次停机5分钟后可以再次启动，延时5分钟后才能启动压缩机的正常控制。3)键音(和弦)功能每按一个键(有效操作)，蜂鸣器鸣响一次(声音持续0.5S，f=4.0KHz，以确认样本为准)。

3.设置温度输入功能1)“冷藏室”键：按此键进入冷藏室的温度循环设置。周期设置从高温到低温变化，信号模式从弱到强循环变化。如果在5秒钟内没有按键，则确定设定值。2)“冷冻室”键：按此键进入冷冻室温度循环设定。周期设置从高温到低温变化，信号模式从弱到强循环变化。如果在5秒钟内没有按键，则确定设定值。3)“模式”键：按此键进入“节能速冻用户设置”三种模式。如果你在5秒钟内没有按下任何键，

四、压缩机和冷冻室风扇控制
1） 压缩机开机控制
若满足如下任一条件，则压缩机开机：
(1) 冷藏室温度上升达到开机温度加0.5度(Trk+0.5℃)（Trp≥Trk+0.5℃）；此时压缩机应在停机状态(即冷冻室在停机温度范围内).
(2) 冷冻室温度上升达到开机温度（Tfp≥Tfk）；
(3) 速冻状态下，满足压缩机开机时。
(2） 压缩机停机控制
若满足如下任一条件，则压缩机停机：
 (1) 风门在关闭时，冷冻室温度下降达到停机温度（Tfp≤Tft）；
(2) 风门在打开时，冷冻室温度下降达到停机温度（Tfp≤Tft）且冷藏室温度下降达到停机温度加0.5度(Trt+0.5℃)（Trp≤Trt+0.5℃）；
(3) 冰箱断电后再来电，如果断电时间不到5分钟，则压缩机停机；
(4) 压缩机停机后5分钟期间，则压缩机停机；
(5) 除霜过程至除霜结束后2min内。
3） 冷冻室风扇的控制
压缩机开机，则风扇开；压缩机关机，则风扇关。

五、除霜管控制功能
1）除霜管开条件
1. 冷冻室温度降至-3℃开始计时，压缩机累计工作10h后，进入除霜状态；
2.当压缩机累计工作时间期间,遇突发断电.再上电时,除霜传感器需测量蒸发器上温度,当Tfv≥1℃时,视除霜完毕,压缩机重新累计工作时间10h,进入除霜状态.若Tfv＜1℃压缩机继续累计工作时间10h,进入除霜状态；
3.系统满足进入除霜条件，首先关闭压缩机,风扇电机，然后关闭电动风门，再延时3S后接通除霜加热器。
2）除霜管关条件
1.压缩机累计工作10h，进入除霜状态，除霜温度传感器达到8℃时（Tfv≥8℃）
2.除霜加热器连续通电50min。
3.满足除霜结束的条件后，系统关闭除霜加热器，延时2min后接通压缩机和风扇电机，再延时1min接通电动风门，系统重新累计压缩机工作时间10h进行除霜。
4.进入除霜过程中至除霜结束，设定显示温度值保持不变（不显示除霜温度）
3）强制除霜控制
冰箱上电后，若按“锁键与冷冻调温键”（对角键）3S；冷冻显示“C”系统进入强制除霜状态：压缩机、风扇电机、风门关闭，延时3S后接通除霜加热器，5min后系统退出强制除霜状态,返回进入前的工作状态.强制除霜状态在一次通电工作周期内只允许一次（在速冻状态下，强制除霜无效）。强制除霜结束后，若再按“锁键与冷冻调温键”（对角键），可显示蒸发器环境温度。

六、电风门控制
1） 电动风门开条件
1.冷藏室温度上升达到开机温度（Trp≥Trk）；
2.在压缩机开机条件下，冷藏室温度上升达到设定温度（Trp≥Trs）；
3.电动风门每30min未动作过，则强制动作一次.风门开:开-闭-开;风门闭:闭-开-闭.
2） 电动风门关条件
1.冷藏室温度下降达到停机温度（Trp≤Trt）；
2.除霜过程至除霜结束后5min内；
3）电脑板首次上电，电脑板自动检测风门开关状态，风门应闭门→开门（或开门→闭门）动作一次，这一动作过程应在25S内完成，然后才开始控制冰箱的运行（正常工作状态）。

七、节能状态和速冻状态控制
 1）节能工作状态
冰箱的节能工作状态是按如下参数设定：冷藏室温度设定为6℃（Trs=6℃）；冷冻室温度设定为-16℃（Tfs= -16℃）。
2）速冻工作状态
1.按下“模式”键,进入速冻状态时,屏上温度设定值显示不变,此时屏幕显示“速冻”符号,压缩机连续运转8h或Tfp＝-25℃,自动退出速冻状态,返回“用户设定”状态.在速冻状态下,按“模式”键立即退出速冻状态,返回“用户设定”状态运行。
2.在除霜状态中, 若按“速冻”键不能进入此状态。此时,点亮“速冻”符号,系统等待除霜过程结束,再进入“速冻”工作状态。
3. 在“速冻”状态中,压缩机累计10h要进入除霜状态,此时应等待“速冻”结束,才能进入除霜状态,除霜过程结束按3.6.8.2.3条执行。

八、 异常状态报警
当冷藏室温度传感器故障时，在冷藏室温度显示区域显示ER，以示报警；
当冷冻室温度传感器故障时，在冷冻室温度显示区域显示EF，以示报警；
当除霜传感器故障时, 在冷冻室温度显示区域显示E3 (亦可在强制除霜时显示)；
当除霜加热器故障时，在冷冻室温度显示区域显示E5 (在除霜时显示)。
定义：进入除霜状态，50min后除霜传感器温度＜0℃，判断除霜加热器故障。

九、 应急状态处理
1.当冷藏室传感器故障时，电动风门控制为:压缩机开-风门开;压缩机关-风门关.
2.当冷冻室传感器故障时，压缩机﹑风扇电机转为自动时间控制,开机:30min;关机:20min.
3.当传感器故障均排除后，压缩机的动作均应恢复正常。
4.当除霜温度传感器失效,而除霜管正常时,系统应能自动控制压缩机工作累计10h,定时除霜35min,周而复始.

十.应急状态处理
(1) 当冷藏室传感器故障时，电动风门控制为:压缩机开-风门开;压缩机关-风门关.
(2)  当冷冻室传感器故障时，压缩机﹑风扇电机转为自动时间控制,开机:30min;关机:20min.
(3) 当传感器故障均排除后，压缩机的动作均应恢复正常。
(4)当除霜温度传感器失效,而除霜管正常时,系统应能自动控制压缩机工作累计10h,定时除霜35min,周而复始.
(5) 当冷藏室传感器故障时，防露加热器停止工作.当温度传感器正常后,正常工作.

十一. 冷藏室、冷冻室温度值显示功能
(1)系统加电时，为温度显示模式。
(2) 冷藏室温度显示
显示值按设定值显示.(8℃—7℃—6℃—5℃—4℃—3℃—2℃—1℃)
可循环设定温度值
(3) 冷冻室温度显示
显示值按设定值显示.(-15℃— -16℃— -17℃— -18℃— -19℃— -20℃— -21℃— -22℃)
可循环设定温度值.
(4) 显示面板
    冰箱上电，显示板背光点亮5min后、处于节电状态背光熄，若触摸任何按键可点亮背光。
