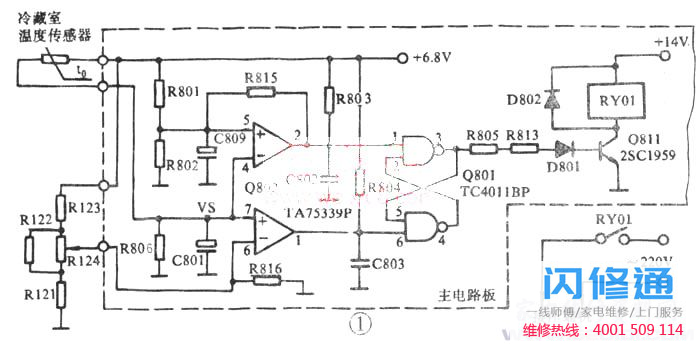

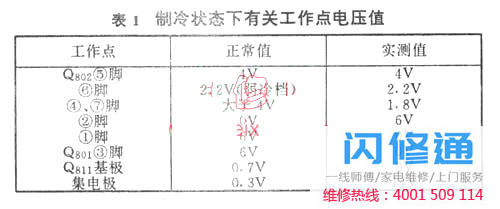

东芝GR冰箱的温度控制系统由主电路板、操作面板、冷藏室温度传感器和冷冻室温度传感器四部分组成。制冷窒息温度传感器负责控制压缩机的启动和停止。在除霜方式中,冷藏室采用自然除霜,冷冻室采用半自动除霜,内置专用除霜元件,电热丝缠绕在冷冻室蒸发器的外表面,按下除霜按钮,电热丝升温除霜。当霜层融化时,冷冻室温度传感器发出检测信号,控制电热丝切断,除霜结束。【例1】压缩机不启动的分析与维护:如图1所示,压缩机的启停控制电路由集成电路Q802(TA75339)中的两个运算放大器、Q80l(TC4011)中的两个与非门、晶体管Q811和继电器RY01组成。Q802构成两个比较电路,用于压缩机启动和停止信号。Q80l构成R-s触发器,锁存启动和停止信号。比较电路的引脚、、和外围组件组成上电信号电路。、、引脚和外围器件构成关机信号电路。R801和R802加6.8V的电压,分压后引脚固定在4V。R124是滑键电位器。改变其位置将改变Q802引脚的电压,并决定压缩机的停机阈值。冰箱温度传感器为负温度系数,与806串联分压的电压VS输入到Q802的、引脚。冰箱启动时,温度较高,分压VS较大。两个比较器的引脚电压大于引脚,引脚电压大于引脚,所以输出端为高电平,为低电平。该信号触发锁存器Q80l的引脚和,使输出的引脚为高电平,触发Q811导通,继电器RY01拉进,常开触点闭合,压缩机开始运行。随着冰箱温度的降低,VS降低。当低于4V时,Q802Q的引脚4的电压低于引脚的电压,引脚的输出变高,但Q801保持锁存,压缩机继续运行。当Vs低于温度调节档电压(弱冷档为2.2V)时,比较器Q802的引脚低于引脚,输出端的引脚变为低电平。此时,Q801翻转,引脚的输出变为低电平。关闭0811,关闭RY01电源,停止压缩机。当压缩机启动时,各工作点的正常电压如表1第二栏所示。本例中的测量值显示在表1的第三列。对比两组数据可以看出,不产生上电信号的原因是Q802的、引脚电压过低。断电后,焊接R806测得的电阻正常,冰箱温度传感器测得的电阻为2.6k,也正常。再次测量,c80l正反向均有800电阻,泄漏严重。更换1uF/15V电解电容后,压缩机正常启停。
【例2】压缩机连续运转不停机,导致柜内温度过低。分析维护:先检查主电路板外的元器件,将温度调节按钮设置为弱冷档,但仍不停止,滑键抽头电压2.2V正常,拔掉主电路板上冰箱温度传感器的跳线,仍不停止。可以断定主电路板外的元器件正常,故障出在主电路板上。根据图1所示的电路,在Q802和Q80l的所有工作点测得的电压都是正常的。停止信号已从Q801的引脚输出,但RY01未断电。测量Q811接近o的集电极电压,断电后测量Q811 c极和e极之间的电阻为零,然后用中功率管2SC500代替进行故障排除。【例3】压缩机停机时间明显缩短,频繁启动分析维护:由于压缩机可以启停,可以确认Q802正常,确实是

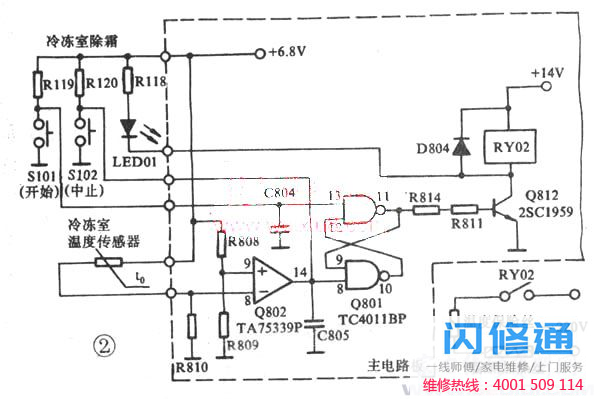

2是除霜电路图。电阻R808、R809对6.8V电压分压后,将4.4V电压接入Q802的⑨脚作为除霜基准电压。冷冻室温度传感器也是一个负温度系数的热敏电阻,未除霜之前,传感器阻值很大,Q8l0上的分压值较小,Q802的⑧脚电压小于⑨脚(4.4V),14脚为高电平。按下除霜钮后,电阻R119下端与地接通,Q801的13脚输入低电平,⑧脚输入高电平,11脚输出高电平,使Q812导通,继电器RY02线圈得电,加热丝加热除霜开始。同时Q312集电极为低电平,发光二极管LED01发亮。通电后测Q802的⑧脚为6.8V,⑨脚为4·4V,14脚为0v,可见⑧脚电压大于⑨脚,这样,除霜按钮SlOl按下再释放时,Q80l的输出仍为低电平,不会发出除霜信号。将冷冻室温度传感器取下,测得阻值为8k,将其握在手中后,阻值慢慢降低为1.5k,变化正常。再将电阻R810焊下,测其阻值为无穷大。更换一只10k、1/8W电阻,将冷冻室温度传感器接好。通电试机,故障排除。
.jpg)
[例5] 按除霜钮后,除霜不能自动结束
在正常情况下,按动S102,锁存电路Q80l的⑧脚应变为低电平,强制11脚输出为低电平,中止除霜。在通电状态下按动S102钮后,测得Q812基极为0.7V,说明没有除霜中止
信号。测Q80l的输入、输出逻辑关系不对,怀疑集成电路TC4011坏,进一步检查,见12脚与线路板有虚焊,重焊后测11脚电压变为0V,除霜指示灯灭,故障排除。
[例6] 按下除霜钮后,除霜指示灯亮,但压缩机不停机
分析检修;冰箱在除霜过程中设置了联锁电路,使在除霜加热丝通电时,强制压缩机停机,图3是相关电路。压缩饥在制冷工作时,晶体管Q811导通,Q812截止,二极管D803
正极为1.4V,负极为14V,处于反偏而截止,所以制冷信号不影响除霜电路。当按下除霜钮后,Q812导通·集电极变0.3V,二极管D803正向偏置而导通,此时Q811基极旁路而
截止,从而切断压缩机电源,使之停止运转。 在除霜状态下,测D803正极为1.4V,负极为0.3V·怀疑D803损坏,断电后从线路板上焊下,测正反电阻均无穷大,用1N4148二极管代替,一切恢复正常。
[例7] 接通电源后面板操作无任何反应
分析检修:重点检查图4所示电源电路,220V电源经T801、D805、D806和C806后,产生14V电压供RYO1和RY02,再经限流电阻R812和D808稳压后,产生6.8V的电压供集成电路工作。
查F801已熔断,断开14V和6.8V电源的负裁,更换3A保险丝后再试又熔断,断定电路中有严重短路。断电后查出D805击穿,更换相同型号管子后,装好保险丝通电试机,故障排除。
需注意的是,本机所用保险丝F801的外形极为特殊,不同于常规保险丝。它采用易熔的金属箔制成,镶嵌在印刷电路板上,好象一条印刷电路线,烧断后无配件,只能在原处焊上国产3A保险丝代用。
