美的KFR75LWB(D)柜式空调室外机电路分析

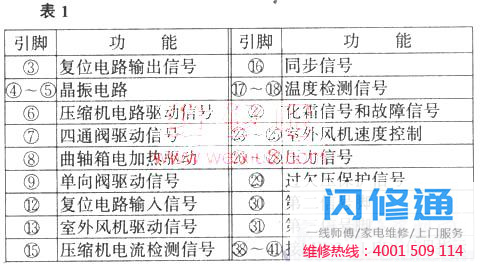

一、室外机主板电路原理室外机主板的输入控制电路包括温度检测电路、压缩机电流检测电路等。输出控制电路包括压缩机、四通阀、曲轴箱电加热、单向阀、室外风扇等驱动电路、信号指示电路等。控制电路的核心是单片机u14(UPD75066)，用于实现各种控制。U14的主要引脚功能见表1。

1.室外机主板的电源电路变压器输出的交流电压分别为13.2 V和11.2 V。13.2 V经D54~D57电桥整流，C62电容滤波，经三端集成稳压器u12稳压，获得12V DC电压，为压缩机电机、四通阀、室外风机等驱动电路提供工作电源，经三端集成稳压器u15稳压，获得5V DC电压，即为计算机芯片u14、复位电路和温度检测电路2。晶体振荡电路由x4、c64、C63和U14内部电路组成，为U14提供4.19MHz的稳定工作频率。3.复位电路复位电路由两个集成运算放大器及其外围组件组成。当u14复位时，它将根据内部设置的程序和指令开始工作。4.驱动电路从计算机芯片u14输出的信号经U16(TDA2003)放大后驱动继电器和光电耦合器。JP28通电后，打开压缩机电机；JP24通电后，开启启动电容(仅在单相电路中，用于启动压缩机电机)；加热状态下，JP27通电后，打开四通阀；给JP26通电，打开曲轴箱加热器；JP25通电后，打开单向阀。室外风扇由晶闸管控制，信号从u14的引脚23、24和25输出。经u16放大后，驱动光电耦合器，触发晶闸管，风扇分别以低、中、高速启动运行。5.电流检测电路压缩机电源线的电流信号由电流互感器T5取出，经二极管和电阻整流后转换成电压信号，然后输入u14的引脚15，用于判断压缩机的工作电流是否正常。6.温度检测电路TEMP3检测室外热交换器的温度变化，并将信号输入u14的引脚17和18，经比较判断后发出控制信号。7.同步电压信号电路变压器输出交流11.2 V，经D58~D61电桥整流。经同步电压信号电路采样后，输入U14的引脚16，用于控制室外风扇的运行。8.管道过压欠压保护电路管道过压时，高压开关关断，保护停机；管道欠压时，低压开关关闭，也停机保护。9.LED 3 ~ LED 6信号指示电路当室外机出现故障时，u14检测到故障并输出到指示灯。可以根据指示灯的闪烁情况来判断故障。

二、电路板常见故障排除

1.开关板(1)无显示：检查三端集成稳压器u2的引脚电压是否为6V；如果低于6V，则表明二极管D6和D7或三端集成稳压器损坏；如果正常，检查电脑芯片U1的针脚68电压是否为5V；如果不是5V，检查复位电路；如果是5V，则表明应时晶体x1或晶体振荡电路的电容器C3和C4损坏。(2)所有钥匙都不工作：一把或几把钥匙被锁住。(3)某些按钮不起作用：连接行或列开关的线路断开。(4)时钟部分不准：应时水晶X2或C2，水晶振荡电路c5损坏。(5)显示不全：对应的显示段引脚脱焊。铌

2．室内板
    电路板不工作：检查三端集成稳压器U8的③脚是否为+12V，若无电压，表明变压器T3断路、桥式整流电路整流二极管D22～D25损坏或三端集成稳压器u8损坏；若该脚电压正常，检查三端集成稳压器U7的③脚是否为+5V，若元电压，表明u7损坏；若电压正常，则检查电脑芯片U6的③脚电压是否为+5V；若电压不正常，表明复位电路故障；若电压正常，则表明晶体振荡电路的石英晶体X3、电容C29、C30损坏。当复位电路出现故障时，应急使用时可将二极管D16反接，强行复位。若经以上检查，电路板仍然不能工作，则表明电脑芯片u6损坏。

3．室外板
    (1)电路板不工作：检查步骤与室内板一样，只需注意相应元件的代号即可。
    (2)风机不动或不受控：先检查光电耦合器Q16和可控硅TRl3，如果正常，再检查三极管Q13和二极管D31、D32。

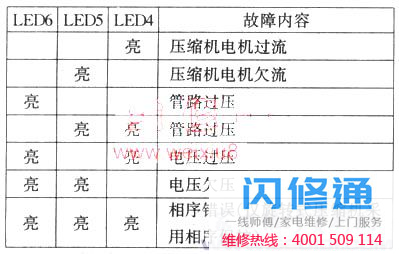

    (3)发光管故障显示含义：

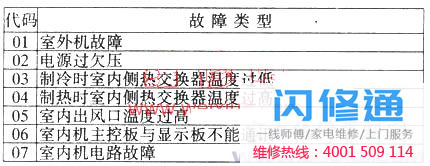

造成以上故障的常见原因如下。
    ①过流保护：R140开路、R86开路。
    ②欠流保护：R87开路、R136开路。
    ③过流不保护：T5开路、D36开路。
    ④过、欠压保护：u14的16脚电压在2．9～4．5V为正常，若电压不正常，表明R107开路或阻值变小。
    ⑤缺相保护(以缺A相为例)：检查u17三极管两端电压是否为高电平，若不是高电平，表明R120、D51或u17损坏；若是高电平，表明u14损坏。
    ⑥室内信号不能控制室外板(以压缩机电机一路为例)：检查U14的31脚是否为高电平，若不是高电平，表明u11、R83、R84损坏，若是高电平，表明u14损坏。
    若机器处于待命状态时，LEDl、LED2、LED3以1Hz频率闪烁；正常工作时常亮。
    当机器处于定时开，但不到开的时间时，仅LEDl常亮。
    若开关板出现故障，开关板上的LEDl快闪；当室内机出现故障时，室内主板上的LED2快闪；当室外机出现故障时，室外主板上的LED3快闪。发生故障时，指示灯均以2Hz频率闪烁，因此可根据各种故障显示采取相应的修理措施。
