美的变频分体空调KFR-28GW/BPY；KFR-32GW/BPY；KFR-36GW/BPY分别采用常规室内机，压缩机从日本松下进口。频率从30 Hz到120 Hz不等，转速从1800 rpm到7200 rpm不等。省电30%，除霜强劲高速，无冷感。气温10时，制热输出温度高达38，制热能力是普通恒速空调的两倍。在160V电压条件下，仍能正常启动运行，更适合国情。一、室内机工作原理.jpg)

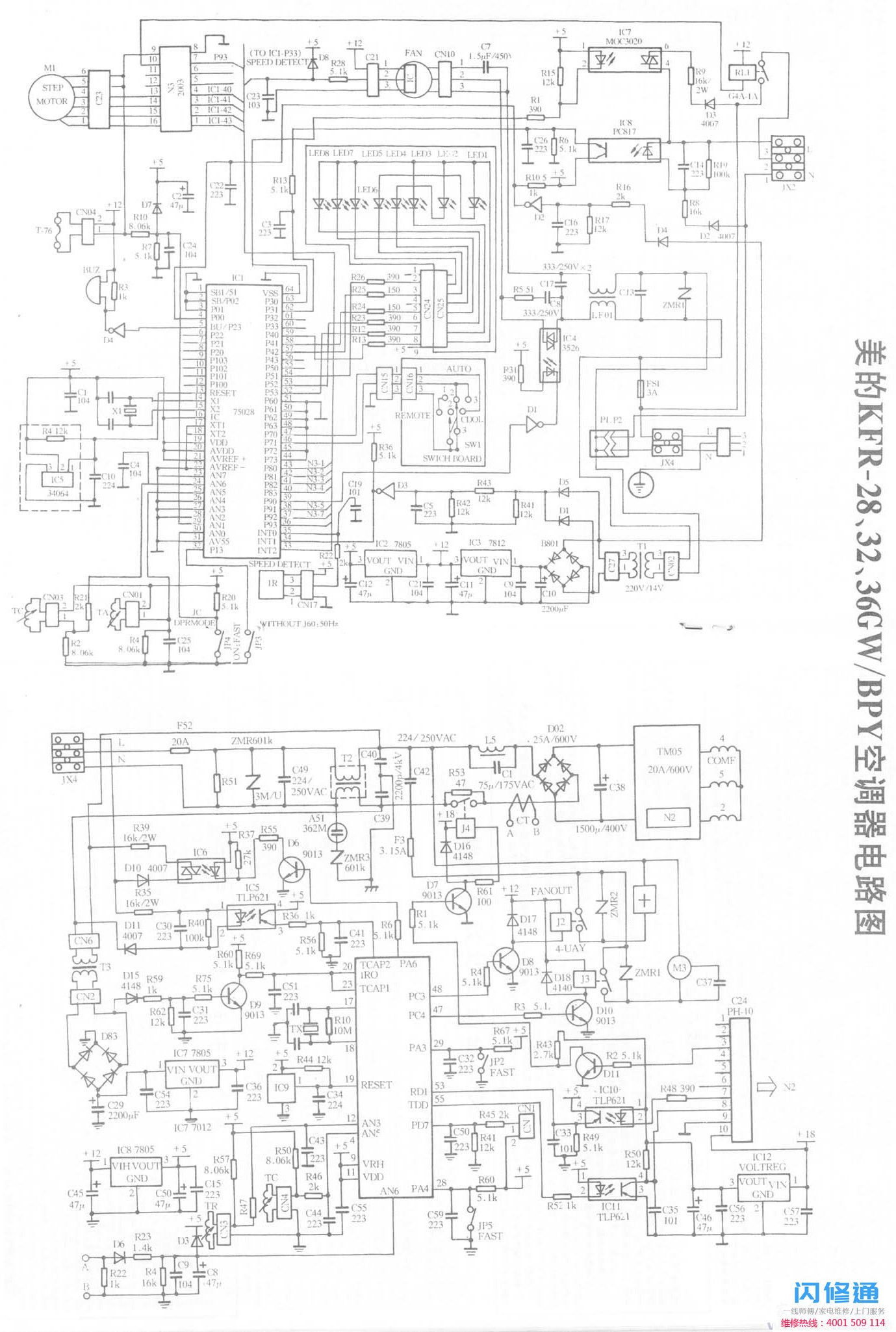

如上图所示，主核是东芝生产的uPD75028。220伏市电经T1、B801、IC3、IC2整流，稳定后输出12V、5V直流电，供主芯片和执行电路使用。主核心的引脚是蜂鸣器驱动信号，有效输出低电平。引脚14和引脚15以及X1晶体振荡器产生4.19MHz主频率振荡信号。管脚13是主核的复位输入，在启动状态下产生低电位信号通过IC5复位主核，正常运行时为5V。针脚24和针脚25是温度传感器接口，针脚33是室内风扇速度检测接口。樊凡的转速通过R28反馈给主核做出相应的判断。39为室内风扇驱动信号，引脚36-43为导风板驱动信号，通过N3逆驱动器为步进电机M1提供信号，引脚52、53、54、57、58、59为LED驱动输出，低电平有效，其中52引脚为自动指示灯，53引脚为定时指示灯，54引脚为除霜。
二.室外机的电路原理如上图所示。主要核心是一个具有变频功能的ASIC。220V市电经T3降压，D83整流，IC7、IC8、IC12稳压，给主核心芯片、执行电路、电源模块供电。主核心件AN6是电流检测输入接口，通过CT感应压缩机状态电流，通过D6整流和c8滤波向AN6提供电流检测信号。引脚12和4为温度传感器接口，通过TR和TC将随温度变化的电阻值转换为电压变化值，进入主核心件进行比较放大，使CPU可以感知室外空气温度和室外换热器温度。引脚19是复位端口。当主芯片开始工作时，Ic9向主芯片提供低电平信号以复位主芯片。正常工作时电压为5v，引脚17和18为外部晶体振荡器接口，引脚20和23为延迟输入，低电平有效。Ic5是通讯信号的光电耦合器，针脚55为电源模块提供电源开关信号，针脚53是电源模块的状态信号接口，JBOY3乐队是风扇电机继电器，J2是四通阀继电器。1.压缩机启动时，频率从0 ~ 10 Hz/s上升，上升到60Hz时继续运行1分钟，然后以2 Hz/s上升或下降，直至达到目标频率。压缩机频率下降时，频率大于60Hz时，以3 Hz/s的速率下降到60Hz，然后以2 Hz/s的速率下降到目标频率，一般F室外风机和压缩机同时开启，但室外风速比压缩机晚30秒。2.保护装置原理(1)压缩机高温保护：当压缩机在高温下受到保护时，压缩机关闭，30秒后风扇自动关闭，通过信号线发送到室内机，通过LED给出故障指示。高温保护解除后，按照室内机设定的指令继续工作。(2)变频模块超温、过流或欠压保护：变频模块自我保护时，压缩机关闭，30秒后风扇自动关闭，2.5分钟后室外机再次启动。如果变频器在压缩机连续四次启动后30秒内被保护，检测口再次变低，则判断为异常，立即关机不再开机，发送到室内机显示故障。(3)室外机过流保护：当室外机检测口检测到电流大于15A时，室外风扇、压缩机、四通阀同时关闭，但2分30秒后再次启动。如果压缩机连续四次启动后30秒内电流再次高于15A，则判断为异常，立即停机停止启动，故障信号发送至室内机并显示故障。压缩机再次启动时，必须等待2.5分钟。室外环境温度传感器开路或短路时，室内不发送故障信息，但压缩机最大工作频率不超过50Hz。三、LED指示灯的含义(1)工作指示灯：0.5秒开启，0.5秒关闭闪烁，空调开启后，
此灯为常亮状态。(2)定时指示灯：在执行定时工作过程中此灯常亮。
(3)化霜及预热灯：在化霜期间此灯亮，在防冷风期间此灯也亮。
(4)自动指示灯：自动模式和强制自动模式时此灯亮。
四、室内外机的通信方式
室内外机采用异步串行通信方式，在连续二次收到完全相同的信息时才有效，连续2分钟不通信或接收信号错，发出故障报警并关闭室内、室外风机。
五、简单故障的排除
1．开机后仅工作灯以5Hz闪烁
室内风机1分钟无转速反馈信号(包括室内风机转速失控)，检查室内风机插头，插座有无松脱，检查风机及电容，固体继电器IC4等，检测有关风机工作的控制电路。
2．开机后仅自动灯以5Hz闪烁
室温或蒸发器传感器检测口异常。用万用表检查室温和蒸发器各路传感器，其阻值与东芝系列空调所用传感器相同。
3．上电后仅工作灯和定时灯以5Hz闪烁
温度保险丝熔断，更换相同型号的温度保险丝。
4．上电后自动灯以5Hz闪烁
无过零信号或过零信号时间的间隔不对，更换电控板。
5．上电两分钟后。所有灯全部以5Hz闪烁。
室内外机通信不上(连续2分钟)。对照接线图检查连接线是否正确，检查相关的光电耦合器是否损坏。
6．工作灯和自动灯以5Hz闪烁
室外温度传感器开路或短路。用万用表检查室外温度传感器，如正常，故障在主心片内部，这种故障则只能更换电脑板。
7．工作灯和化霜灯以5Hz闪烁
压缩机高温保护。检查压缩机过负荷保护器，电阻小于100Ω为正常，如压缩机保护器电阻小于100Ω，则须再检查电脑板。
8．自动灯和化霜灯以5Hz闪烁
室外变频模块自身保护或室外电脑板与变频模块通信不上。测量压缩机线圈电阻值，插头N2及功率模块。
9．定时灯以5Hz闪烁
室外温度过低保护(室外温度≤-15℃)。可检查是否室外温度过低；。检查感温头，测阻值是否正常(T=25℃时，Rt=9．6k)，如正常，故障可能出现在室外机电脑块内部，只能更换电脑板。
10．压缩机，室外风机运转几秒种后停机。
分别检查室外机电源继电器是否吸合，检查继电器J4、D7、Ic10等部件工作是否正常。
