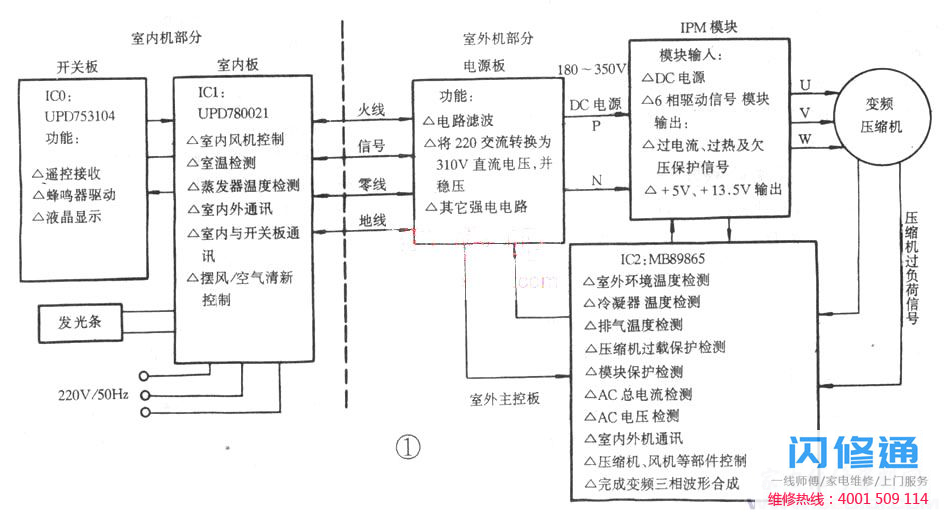

变频空调的电气控制原理不同于普通的恒速空调。美的牌变频50柜机电控系统由室内开关板、室内主控板、室外主控板、室外电源板和IPM模块五部分组成。整机框图见图1。.jpg)
1.温度保护功能1。排气温度保护当排气温度超过108且低于115时，压缩机将以每三分钟一档的速度运行，以降低频率，直到排气温度低于100。之后如果排气温度降到80以下，限速解除。当排气温度超过1153分钟时，压缩机停止，直到排气温度低于80，然后重新启动。2.压缩机顶部温度保护当压缩机顶部温度高于120时，过载保护器会自动关闭，主芯片会检测到该断开信号，并相应发出指令停止压缩机运行；当压缩机最高温度低于105时，过载保护器中的双金属片自动闭合。主芯片检测关闭信号，当重启保护时间到了，主芯片发出指令重启压缩机。用万用表检查压缩机过载保护器，正常时电阻为零。3.制热模式下的温度保护(1)室内蒸发器的高温保护当室内热交换器的温度超过53时，压缩机以保持每档频率下降的模式运行三分钟，直到温度低于53。如果温度降至48以下，限制将被解除。(2)低温下室外机的保护当室外温度低于-15时，压缩机停止，与室内机保持通讯，向室内机发送信息。当室外温度升至-10以上时，压缩机恢复正常运行，并向室内机发送信息。4.制冷模式下的温度保护(1)室内蒸发器的防冻控制当室内蒸发器温度降至2以下时，压缩机将以每三分钟一档的频率运行，直到温度保持在2 ~ 6之间。如果温度上升到6以上，限制将被解除。当室内换热器温度降至0持续3分钟后，当温度升至8以上时，关闭压缩机，恢复正常运行。(2)室外温度及高温保护当室外温度高于55时，压缩机停止运行，与室内机保持通讯，并向室内机发送信息。当室外温度恢复到53以下时，恢复正常，向室内机发送信息。(3)室外冷凝器高温保护如果室外冷凝器盘管温度超过60达3分钟，压缩机将关闭。当温度降至48以下时，保护取消，恢复正常运行。

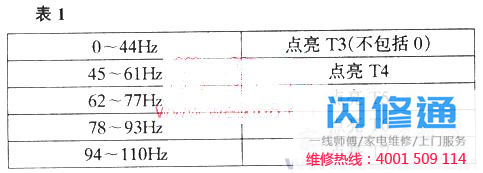

二.压缩机工作频率信息显示压缩机工作频率范围为30 Hz至110 Hz，并以五个逐渐增加的梯形显示在空调面板显示器上，即T3、T14、T5、T6和T7。显示方法见表1。.jpg)

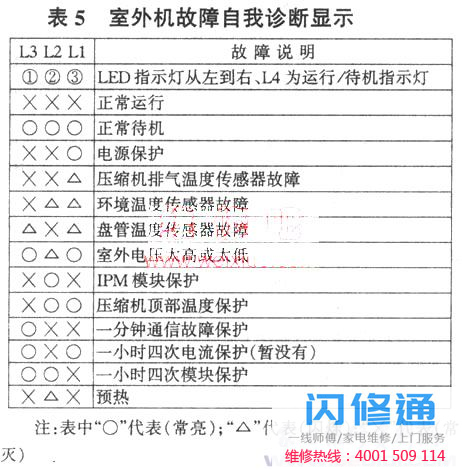

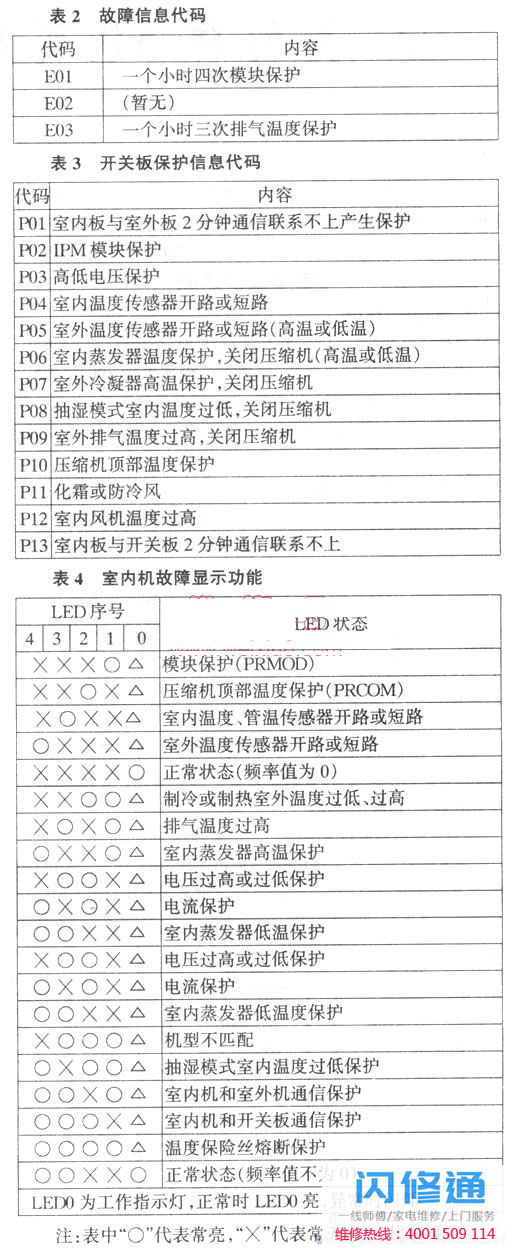

三.故障排除该机器的故障显示信息如表2、3、4和5所示。室内机的保养基本和一般空调差不多。因为室内外机都有主控板，所以需要有通讯电路。美的变频空调有一个快速判断通讯是否成功的方法：改变室内机的运行模式，将制冷模式改为制热模式，重复两次，听听室外机是否有四通阀线圈的吸气声。如果是，则通信成功，否则，存在通信故障。室外机的故障率在整个变频空调中占很大的概率

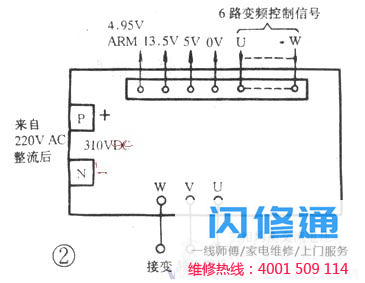

，本文重点介绍两个比较重要的电路单元。1、功率模块单元(见图2)
.jpg)
(1)正常情况下，220V市电经整流滤波后，P～N端的电压约为直流310V。
(2)功率模块应有输出4．95V模块报警(ARM)电压及13V、5V电压，作为主控板电源。
(3)6路变频信号输入。
(4)正常状态，如拔出w、V、U压缩机连线后开机运行，则w～V、w～U、V～U各端之间应有均衡交流电压。
(5)拔出和模块所有连线，测模块P对w、V、U端，N对w、V、U端之间正反向电阻应符合二极管特性，否则模块不良。
2、强电板供电控制单元电路(见图3)
.jpg)
(1)PTC元件有抑制浪涌电流的作用(电流值越大，阻值越大)。空调通电运行开始由PTC先工作，待提供控制继电器12V供电后继电器吸合，电流经继电器触点供电工作。
(2)PTC两端的阻值一般在40Ω左右。
(3)PTC损坏开路后，整机因无供电回路，无法正常运行。
(4)继电器回路有问题或继电器损坏不吸合，会造成稍开机即停，且手触PTC很烫。
四、故障检修实例
[例1]开机不工作，1分钟左右显示“P01”。
根据故障信息表查得“P01”为室内板与室外板2分钟通信联系不上引发保护。首先检查室内机、开关板上频率显示正常。打开室外机上盖板，发现室外主控板上无电源显示。
我们知道，室外机主控板的电源是由变频模块提供的。测310V直流电正常，却没有13．5v和5v输出，更换IPM后，机器正常运转。此故障虽显示通讯故障，但实质为变频模块损坏，请维修时注意。
[例2]空调器开始不制冷，后转为整机不启动
上门检修，开关板显示“P09’’，显示此代码为室外压缩机排气温度过高所致。用压力表检测管路压力为0MPa，明显为缺氟引起。经目测．在室外机冷凝器分液管处有油迹。打压确定漏点后，补焊、抽真空、定量加液，试机工作正常。
.jpg)
.jpg)
