HC-600a制冷剂制冷机的维护要点

目前，冰箱氟氯化碳主要有两种替代品，即以美国和日本为首的氢氟碳化合物-134a替代氟氯化碳-12，以及以欧洲联盟为首的HC-600a替代氟氯化碳-12。相比之下，HFC-134a是《京都议定书》的限制气体之一，因为其GWP(温室效应系数)不为零。然而，HC-600a的耗氧潜能值为0，GWP为0，没有温室效应，是一步到位的最终替代品。以下是对HC-600a制冷剂的特性、HC-600a冰箱的设计要点、产品故障维修流程的说明。

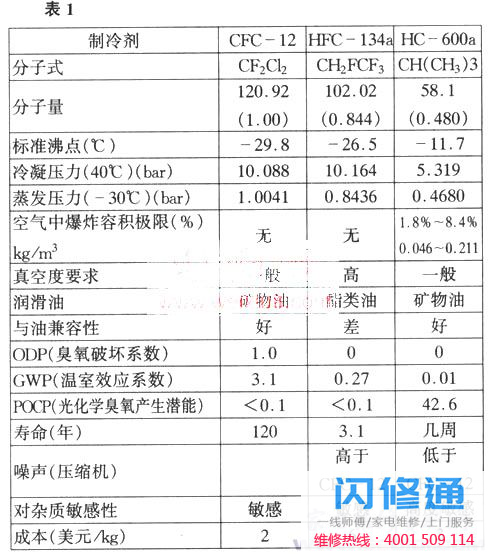

一、常用制冷剂的特性参数表1列出了三种常用制冷剂的主要特性参数。

二、制冷系统的设计差异1。压缩机：HC-600a专用，气缸容积比CFC-12增加70%左右，润滑油为矿物油，为密封或固体启动保护装置，具有更高的COP值，更低的噪音和振动，更小的高低压差，优越的工况。2.冷凝器和蒸发器与CFC-12系统基本相同。3.毛细管长度应根据试验条件在CFC-12的基础上适当调整，一般应稍作缩短。4.使用XH-9专用干燥过滤器。5.HC-600a的装填量约为CFC-12的35% ~ 40%，具体数值由实验确定，对精度要求较高，误差在1g以内。

三.安全设计原则Hc-600a制冷剂燃烧爆炸有三种情况：(1)异丁烷制冷剂泄漏；(2)泄漏的异丁烷制冷剂达到爆炸浓度(1.8% ~ 8.4%)；(3)电气部分产生电火花或电气部分表面温度达到异丁烷燃点(460)。因此，在设计中要注意以下几点。1.所有电气部件和开关应尽可能位于冰箱外部，如温度控制器、门控制开关、计算机板和电气连接器等。箱内电气元件必须防爆或防爆处理。Hc-600a制冷剂冰箱对电气元件的要求是：包装好的固态；封装在一个密封的盒子里；安装位置远离制冷回路。(1)使用耐热、耐寒材料；(2)易发生短路危险或火花危险的部件采用密封结构和温度保护装置；(3)使用符合要求的连接件，保证连接件的强度；(4)应采用防腐涂层，以确保连接部分的表面不易生锈，并确保其与结构充分接触；(5)对于有相对运动的零件，确保有足够的间隙或减摩保护；(6)使用符合电气强度要求的绝缘材料；(7)使用限温装置或降低加热器的加热功率，以降低最高表面温度；(8)使用优质安全的防爆电气部件。2.蒸发器采用内置式和加厚盘管壁厚，适当提高耐压和防锈防腐处理水平。3.制冷盘管中焊接接头的数量减少，制冷剂泄漏的可能性降低。4.控制加热器具的表面温度(400)。

4.防爆工艺设计1。制冷系统的密封要求较高，需要增加氦气检漏(充入前)和四极质谱检漏(充入后)站来检测异丁烷泄漏。蒸发器应保持压力以进行泄漏检测。避免制冷剂加注后冰箱泄漏进入测试线测试室，确保车间生产安全。2.检漏时要注意：制冷系统工作时检查高压侧，制冷系统不工作时检查低压侧。否则，如果有泄漏，水将被吸入制冷系统。3.管道连接可采用锁环连接技术。制冷剂加注后，可以采用超声波焊接密封或锁环系统密封的新技术，也可以采用焊接方法进行密封，但必须确保密封钳夹紧

五、生产线防爆控制
    制冷剂灌注线：
    异丁烷一增压泵一罐注机一充注生产
    根据“碳氢化合物+氧气+高能量点=燃烧(爆炸)”，建议具体控制措施如下：
    1、控制碳氢化合物
   (1)防止碳氢化合物泄漏；
   (2)所有碳氢化合物可能泄漏处加强抽排风，并装配报警探头；
    (3)尽量减少碳氢化合物在生产线上的库存量。
    2、控制氧气
    (1)储存容器均用氮气保压；
    (2)枪头、阀门的开启闭合所用气路系统均改用氮气；
    (3)储罐区碳氢化合物易泄漏区域均装有氮气喷嘴，可稀释超标的可燃性气体。
   3、控制高能量点
  (1)电气设备须防爆处理；
  (2)生产区域附近严禁明火，厂内禁烟；
  (3)储料罐等要做好防雷击处理；
  (4)防静电处理；
  (5)生产现场禁止撞击产生火花。

六、维修工艺
    1、维修用管、快速接头、真空泵、制冷剂瓶、三通阀等专用。
    2、维修现场保持通风良好，与其它区域之间要用防火隔离墙分开。由于HC-600a比空气重，场地的地面不得有沟槽、凹坑等，以防止其积聚。维修场地应有抽排风系统，抽风机安装应贴近地面，出风口应是通风良好的开阔地，避免HC-600a二次积聚。维修现场：10m范围内无点火装置，并备有两个以上灭火器，放在垂手可触的位置。
    3、操作时，要避免静电产生火花，所有设备应采用防爆型且接地牢固可靠。
    4、由于HC-600a制冷剂冰箱有一定的危险性，一般情况下不要在用户家中打开制冷系统及进行相关操作。
    5、更换的压缩机存放时应将冷冻油倒掉并密封各管口。
    6、维修时，若更换压缩机，则HC-600a充注量为铭牌上标注额定值；若不更换压缩机，则充注量为额定值的90％，这是由于HC-600a完全溶于润滑油(矿物油)，即使抽真空时间较长，仍有大约10％HC-600a溶于矿物油中。
    7、充注Hc-600a设备精度要高，可用电子秤充注规定的制冷剂；如无电子秤等称量工具，也可用下述方法来充注：将制冷剂瓶瓶口朝上，气态充注，至压力平衡，大概进入冰箱制冷剂约10g左右，接通电源，使压缩机启动，此时由于压缩机的抽吸作用，制冷剂继续进入冰箱，约15秒左右关闭阀门，停止加Hc-600a制冷剂。试机两小时后观察蒸发器结霜是否均匀，用手摸回气管有微冷感，同时回气管应无凝露及结霜现象。测得冰箱各室温度在规定的范围之内，能在120min内开停机两次方可封口。
    8、Hc-600a制冷剂瓶的使用、装卸、运输、储存应符合易燃危险物的操作规程。
    9、维修时，割开排气管，并将其引出室外，启动压缩机，运行五分钟后停止，振动压缩机以使与冷冻油相溶的制冷剂尽量排放出来，暂停三分钟后再接通电源，启动压缩机，将制冷系统内的残留制冷剂量减至最少。再用高压氮气吹管路5秒钟以上，更换相应零部件，焊接各接口。充加高压氮气检漏，检查不泄漏后，放掉氮气，再抽真空，充注制冷剂。
    10、维修时，由于HC-600a完全溶于矿物油，即使常温(25℃)下，对制冷系统也需较长时间抽真空，且边抽真空边间歇性摇动压缩机，翻滚压缩机中的润滑油，才可将HC-600a抽干净。
    11、采用专用封口维修接头洛克环(LOKRING)封口或采用超声波焊接进行封口。如无上述设备，也可采用焊接方法封口，但需保证封口钳夹紧工艺管，不泄漏，焊接现场通风良好且满足防燃防爆条件，确保焊接可靠不泄漏。
    12、其它常见故障维修与CFC-12制冷剂冰箱相同或相似，本文不详述。
