海尔一拖二空调室外机控制电路分析

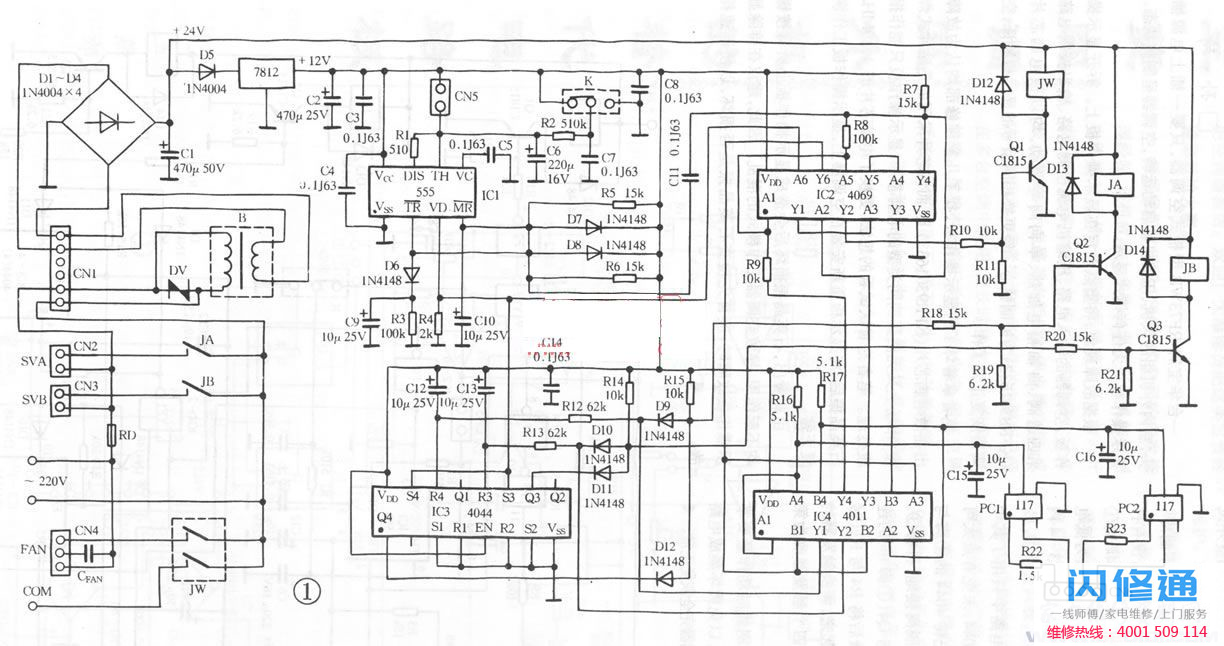

海尔KF-21w2一拖二空调器中，室外机的控制电路主要控制压缩机的延时启动、室外风机的启停和两个电磁阀的单独控制。因为数字电路，会给初学者带来一些困难。为了方便这个电路的维护，作者根据物理对象绘制了逻辑电路图(见图1)和电路原理图(见图2)，图中元器件的标识由作者自己定义。

1.室外机启停控制室外机启停控制主要由与非门YF3和YF4、非门F2、F4和F5、光电耦合器Pcl和PC2、晶体管Q1和功率继电器Jw等组成。在启动信号时，双输入与非门YF4的两个输入都处于高电平，YF4输出低电平。经过两级反转，输出仍然处于低电平。YF3输出高电平是因为引脚9为低电平，被F2反相后为低电平。Q1不能打开，因为它的基地处于非常低的潜力，JW不拉进来，室外机组不工作。当PCI或PC2接收到室内机发送的开机信号(或Pcl和PC2均有开机信号)时，YF4的引脚13或12变为低电平(或引脚13和12均为低电平)，YF4输出高电平，YF3的引脚9也变为高电平。如果此时YF3的引脚8也为高电平，则YF3输出低电平，F2输出高电平。

二、压缩机延时控制延时控制由555时基电路及其外围部件组成。当电路首次上电时，由R5和C10组成的积分电路向555的引脚(复位端)提供低电平复位信号，使555的Vo输出端为低电平，并打开DIS放电端，使C6处于放电状态。Vo的低电平由非门F6反相，然后变为高电平，发送到双输入与非门VF3的一个输入端(8引脚)，以便YF3可以随时接收启停控制信号。此时，如果室内机发出开机信号，可以直接开机，无需延时控制。当室外机从启动状态变为关闭状态时，非门F4的输出端从高电平变为低电平。由于C11放电，555的触发端(TR)得到一个低电平触发信号，555的状态反转，Vo输出跳转到高电平。同时DIS放电端断开，电源开始通过R2给C6充电。这个充电过程就是电路的延时过程。在延迟过程中，Vo始终保持高电平输出，经非门F6反相后，YF3的输入端变为低电平输入，即使有上电信号，与非门YF3也不能打开。因此，在整个延迟过程中，室外机不会运行。随着C6的充电，当C6上端的电压，即555的阈值端(th)超过电源电压的2/3时，输出端(Vo)跳到低电平(因此，555的引脚2的触发端已经被R6和R3组成的分压电路箝位在10V左右)，而555的放电端(DIS)打开，C6通过DIS端经R1放电。由于R2的存在，C6上储存的电荷不会完全放电，TH的端电压仍然可以保持555的低输出状态。低电平由“非”门(F6)反相，然后变成高电平，并送到与非门(YF3)的输入端8。之后YF3的输出状态完全取决于另一个输入端的状态。

3.电磁阀控制R-S触发器IC3-3和IC3-4，与非门YFl和YF2，晶体管Q2和Q3和微型继电器JA和JB，其中D9和D10，D8和D11分别形成与门，如果YFl，IC3-3或YF2和IC3-4中只有一个输出低电平，其连接的开关管Q2或只有当YFl和ic3-3或YF2和ic3-4都输出高电平时，Q2或Q3基极电位极高，开关管导通，使继电器可以拉R-S触发器的主要功能是在延迟期间保持继电器JA和JB释放。在延迟过程中，555的输出端vn处于高电平，R-s触发器IC3-3和IC3-4被置位(s3和s4处于高电平)，输出端Q3和Q4处于低电平，因为R端在置位前总是处于低电平，即使R端在置位后变为高电平，R-S触发器的输出状态也不会改变。只有当延迟结束后S端变为低电平时，R-S触发器的输出状态才由R端控制。

4.两个室内机控制的延时过程结束后，F6的输出端处于高电平，施加到与非门的fy1和FY2的输入端和，使yf1和YF2分别由启动和停止信号控制。当没有上电信号时，两个与非门的输入端和都处于高电平，yf1和YF2都输出低电平

五、维修实例
    实例1：整机送电后，不管室内机是否开机，而室外机都在运转
    仔细检查故障现象，发现送电并延时后，室内机虽然未进行开机操作，而室外机的压缩机和风机却自动运转起来，而此时两个电磁阀均未工作。对照电路图2分析，故障点应该在YF4到F4之间的范围内。但测量YF4、F5、F4的输人输出电平，均为正常，说明这部分电路是好的。
    进一步测量F4输出端(4069的⑧脚)为低电平，而YF3输入端(4011的⑨脚)却为高电平。仔细察看4069的⑧脚到4011的⑨脚及R7、R8、C11之间有一焊接的跨线，原来是此跨线的一端脱焊，造成电源电压经R7直接送给YF3的⑨输入端，虽然F4的⑧端输出低电平，但因与YF3输入端断开，无法将YF3输入端⑨的电平拉低，使FY3的⑨输入端始终为高电平，当电路延时结束后，YF3的⑧输入端变为高电平，YF3因两个输入端均为高电平而输出低电平，经反相后，Q1基极得到高电位而导通，所以压缩机和室外风机便得以运转。将该焊点重新焊接后，故障消除。
    实例2：开A室内机时，室外机工作正常，但室内机不制冷
    检查B室内机制冷正常，故障原因就是电磁阀SVA没有打开。用万用表测得Q2基极为低电位(见图2)；再测4044的①脚Q4输出为低电平(正常时应为高电平)，而测量S4端为低电平，R4端为高电平，输入正常，由此判定R—s触发器Ic3—4内部电路故障，应更换R—S触发器。
    IC3—4(4044)为四R—S触发器，在本电路中只用了其中的两个，其余两个闲置未用，如果更换整个4044，未免有点太可惜。因此决定利用闲置的触发器来修复。先将4044的④脚与⑥脚之间的印刷连线用小刀割断，使S1、R1脱离接地，再将③、④脚之间的连线小心地割断。然后将D12与Q4(①脚)间的连线断开，将D12改接到Q1(4044的13脚)，最后将R4与R1(14脚与④脚)、S4与s1(15脚与③脚)分别连接起来，调换触发器的过程就算完成了。由原来使用4044中的第四个触发器改为第一个触发器。
    在操作过程中应特别小心，用小刀割印刷线时动作量要掌握好。使用连线不要过长，焊接时速度要快，以免烫坏集成电路及印刷线路。经过改线后，再试机运行，空调器完全恢复正常。
