Mcville MAC070CR中央空调机组为风冷冷热水机组。机组由微电脑控制，所有温度设定和水流设定均在工厂完成。该装置可以自动检测和调节水温。用户操作方便，自动化程度高。该装置可与不同规格的风机盘管或空气处理箱灵活配合连接。

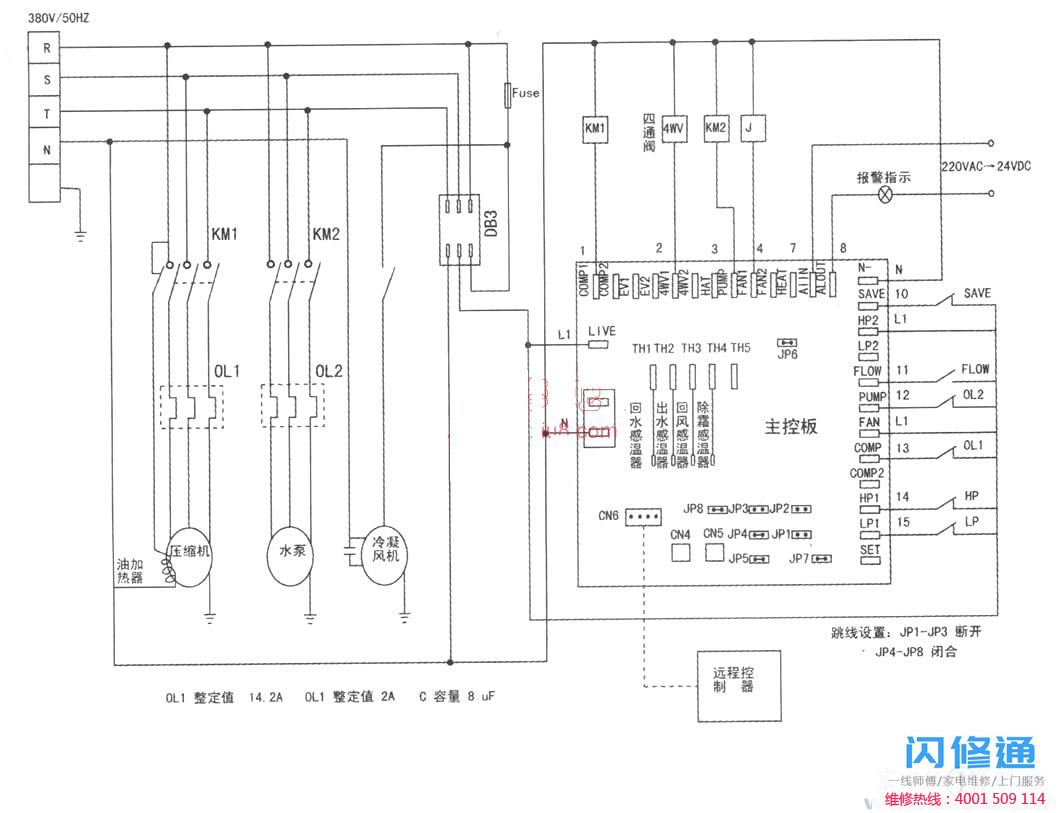

1.控制原理中央空调的自动控制利用温差的变化作为反馈信号，通过控制程序控制所有相关电器，达到恒温控制的目的。国内的中央空调系统形式多样，其系统控制方式也各不相同，各有特点。图1为麦基公司MAAC070CR家用中央空调机组(主机)电气控制系统示意图。三相电源R、S、T通过三相交流接触器KMl和过载保护器OLl的动触头与压缩机电机相连。由于主机采用涡旋压缩机，不允许反转，电源异相时压缩机线圈容易损坏，电控系统增加了异相和反相保护电路(图中DB3A模块)，保证涡旋压缩机的安全。考虑到压缩机曲轴箱内润滑油温度的要求，交流接触器KMl的动断触点用于连接曲轴箱加热器。压缩机电源切断后，曲轴箱加热器立即打开，对压缩机曲轴箱进行加热。当压缩机需要运转时，KMl通电，动触头接通，压缩机通电。当曲轴箱加热器电源同时切断时，停止加热。冷却状态下，接触器KM2线圈通电，动触头闭合，水泵开始工作。延时一段时间后，接触器KMl线圈和继电器J通电，相应的动、合闸触头闭合，压缩机和冷凝风机开始工作，系统开始制冷。制冷运行时，回水温度由回水温度传感器采样，通过回水温度的变化获得室内负荷。当回水温度低于12时，KM1线圈和继电器J断电，压缩机和冷凝风机停止运行。但是水泵还在工作。在制热工况下，水泵也是先工作。延时一段时间后，接触器KMl线圈和继电器J通电，相应的动、合闸触头闭合，压缩机和冷凝风机开始工作，四通阀线圈4WV通电，制冷剂流向改变，系统开始加热。在加热操作期间，回水温度也由回水温度传感器进行采样。当回水温度高于40时，KM1线圈、继电器J、四通阀线圈4WV断电，系统停止运行。但是水泵还在工作。如果冬季制热时满足除霜运行条件，机组将进入除霜运行，此时机组将作为制冷运行，但继电器J会断电，冷凝风机停止运行，从而加快除霜速度。除霜的开始和结束由除霜温度传感器检测。
二.机组保护措施水侧保护措施主要包括：(1)在进水口或进出水管路上设置水流开关流量，使压缩机只有在系统的水流达到一定值时才能工作，否则压缩机不会启动。(2)在回水管或出水管上设置温度传感器。当回水温度低于7或出水温度低于2时，压缩机停止，以防止板式换热器冻结和损坏。制冷剂侧保护措施如下：(1)在压缩机排气管中安装一个冷凝压力控制阀。当冷凝压力高于2.8兆帕时，高压开关关闭，压缩机停止。只有当压力低于2.4兆帕时，高压开关才能关闭，压缩机才能工作。(2)在压缩机吸入管道上安装吸入压力控制阀。当蒸发压力高于0.15兆帕时，低压开关关闭，压缩机可以工作。当蒸发压力为1时，低压开关关闭
4.常见故障分析1。启动后，空调单元没有动作。按下运行按钮后，空调单元不工作，也没有声音。这种情况一般是电源没有接通，需要逐一检查与电源相关的电器。你可以按以下顺序办理。(1)电源线没有电。检查控制电源线的电气部件，如刀闸或断路器，是否跳闸并切断电源。(2)电源反相或异相。您可以检查DB3A模块的三个黄色指示灯是否亮起并闪烁。如果三个黄色指示灯亮起并闪烁，表示相序错误。可以调整三相电源线排除故障。电源线一次不能换，可以第二次换。爇继电器
器吸合，说明电源相序正确。若调换电源线后继电器不吸合，多为相序电路板损坏、三相电源严重不平衡。若某个黄色发光二极管闪烁，则说明缺该相，重点检查该相对应的电路。(3)主控制板熔丝熔断或压敏电阻损坏。为预防过高电压或大电流通过控制线路而损坏线路板，一般都装有保护器，在高电压或大电流流进控制线路前就切断电源，保护线路板。
(4)开关板与室外机控制板连线的接插件接触不良。开关板与室外机控制板的连接线接头是接插件，虽然它接插后能自锁，但也会有松脱或接触不良的可能，要加以检查。
(5)按键开关损坏。运行键触点接触不良或按键零件损坏。
(6)机组主控制板损坏。控制板线路损坏或电子元件损坏，使控制板失控，要对电控板的有关线路进行测量或采用替代法更换主控制板加以判断。
2．控制器显示“E7”的故障代码
“E7”的故障代码系水系统水流量不足，原因一般是：
(1)水系统内空气过多。可通过膨胀水箱中手动排气阀排除空气。
(2)水系统内水流量的确不足。可通过水压表判断。
(3)水流量开关FLOW损坏。
(4)水泵损坏。
(5)水系统过滤器脏堵，导致水流量下降。清洗或更换过滤器。
3．空调机组启动不久就停机且控制器会显示相应的故障代码
这类症状有可能是制冷系统的故障、风机系统的故障，也有可能是电气系统故障。可通过查询故障代码来综合判断，原因可能是。
(1)排气压力超高，引起高压开关起跳。
(2)吸气压力超低，引起低压开关起跳。
(3)风机电动机烧坏。
(4)热保器动作起跳。
