空调显示电路控制原理分析及维护技巧

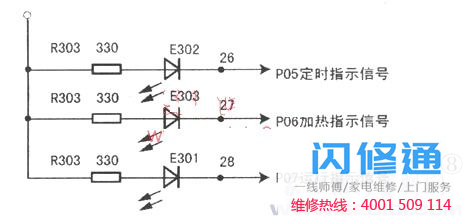

5.显示电路控制原理分析及维护技巧电路元器件名称及作用：电阻R303的作用是限制电流和分压，保证LED的电压和电流在一定范围内；E301、E302、E303是发光二极管，分别代表工作、发热、定时。控制原理：图8是显示电路的控制原理图，比较简单。单片机根据运行状态，从引脚、引脚、引脚11输出低电平，形成电流回路，相应的灯发光。空调故障现象：这种分立电路一般不会失效。

6.室外风扇继电器驱动电路的控制原理分析及维护技巧控制原理：图9是室外风扇驱动电路的控制原理图。当空调收到操作指令时，单片机的引脚(即引脚P75)发出高电平控制信号，三极管V121导通，继电器K102触点闭合，风扇两端加220V市电，风扇运转。

常见电路故障及维护方法：该电路的常见故障是三极管或继电器损坏。同时，电阻R125和保护二极管V118的损坏也会间接导致三极管或继电器的损坏。断电时，可以用万用表检测点29和GND(公共端)之间的电阻值。换两次探头，其中一次测得的电阻值应该很大(几百K以上)，否则为异常。如果单独测量继电器线圈，其电阻应为几百欧姆。如果是无穷大或零，说明继电器损坏。此外，在断电的情况下，测量触点两端的电阻。如果电阻为零，则触点卡住。通电条件下，如果29点12V电源端子测得电压在11V以上，触头两端电压为220V，则继电器触头熔断。

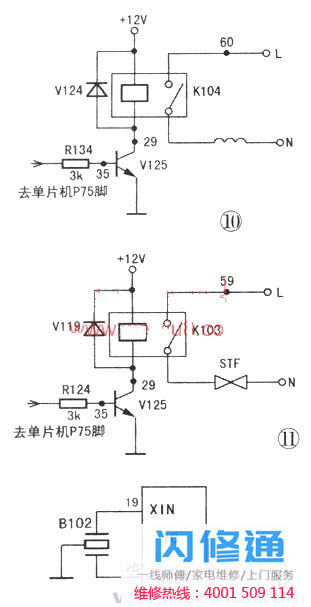

7.四通阀继电器驱动电路控制原理分析及维护技巧图10为四通阀继电器驱动电路，与室外风机继电器驱动电路结构相同，此处不再赘述。

8.电热继电器驱动电路的控制原理分析及维护技巧图11为电热继电器驱动电路，与室外风扇继电器驱动电路完全相同，这里不再赘述。

9.晶振电路控制原理及维护技巧分析控制原理：图12是晶振电路的控制原理图。应时晶体振荡器B102有三个引脚，分别连接到单片机的19和20引脚以及接地端。通过与单片机内部电路交互，产生频率为4.18MHz的振荡信号，为单片机提供工作时钟。当电路出现故障时，整机将无法工作。电路故障及维护方法：通电时用万用表DC电压块测量Xout引脚与接地端之间的电压，正常情况下电压应在1.8 ~ 2.5v之间。如果低于1.5V，电路停止振动。

10.室外温控电路控制原理分析及维护技巧控制原理：图13为室外温控电路控制原理图。温度探头THl是负温度系数的热敏电阻，即温度越高电阻越小，温度越低电阻越大。热敏电阻将感应到温度变化转换成电阻的大小变化，再由分压电路转换成变化后的电压，并发送给单片机。单片机通过内部程序比较接收到的电压值，决定是否除霜。

注：制冷制热的空调有室外温控电路，单制冷的空调只有室内管道温控电路和室内环境温度检测电路。常见电路故障及维护方法：电路故障时，整个空调无法正常制热除霜，常见故障为感温探头开路、温漂或电容击穿。在开路的情况下，空调总是处于除霜状态，表明

11.室内环境温度控制电路控制原理的分析与维护图14所示为室内环境温度控制电路，与图13中的电路结构非常相似，这里只介绍其中的区别。

该电路将收集的室内环境温度与遥控器设定的温度进行比较，以确定室外机是否停止(室内机仍在运行)。在自动风速控制状态下，单片机根据室内温度与设定温度的差值自动调节风扇转速：温度越接近，风速越慢；温差越大，风速越快。在这个电路中，如果电容C125发生故障，整机不会停机。此外，在实践中发现，老鼠经常咬断温度探针线，使整机无法工作。
