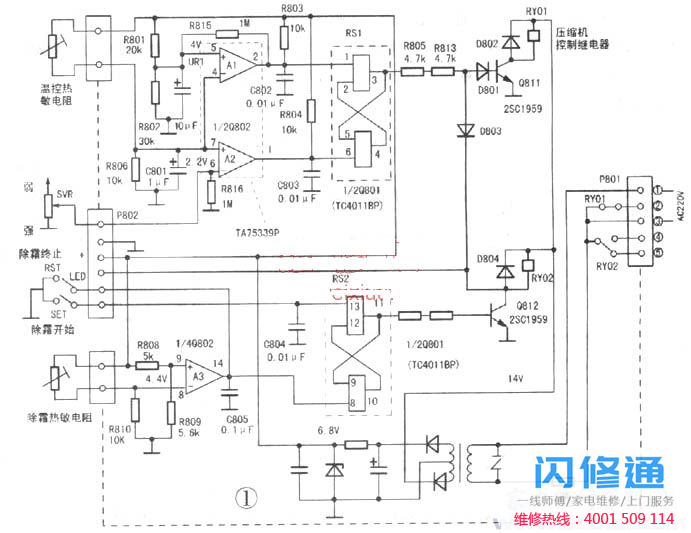

90年代初，中国大量进口东芝冰箱，已进入维修期。因为温度控制是电子实现的，没有电路图，所以很难维护。现将控制电路及原理介绍如下，供维修人员参考。电路如图1所示。TC4011BP(Q801)接成两个Rs触发器。RS1用于控制压缩机的运行，Rs2用于控制除霜运行。工作过程如下：当RS1的引脚为低电平时，引脚为高电平，Q811开启，吸入RY01，压缩机启动；当Rsl的引脚为低电平时，引脚为低电平，Q811关闭，释放RY01，压缩机停止。当按下面板上的“除霜开始”按钮时，Rs2输入端的引脚13接地，处于低电平。此时，RS2输出端的引脚11处于高电平，Q812导通，RY02被拉进，除霜电热丝通电除霜。同时，由于Q812的集电极处于低电平，Q811被二极管D803关断，RY0l被释放，压缩机被迫停止。当冰箱冷藏室温度高于8.5时，或按下“停止”按钮时，RS2的引脚8处于低电平，输出端的引脚11处于低电平，Q812关闭，其集电器处于高电平，释放RY02，除霜结束。如果此时Rsl的引脚处于高电平，Q8ll接通，压缩机运行。TA75339p(Q802)中的三个运算放大器(A1、A2、A3)连接成三个电压比较器，检测温控热敏电阻的电阻变化。4V的参考电压URl施加到a1的非反相输入端，由温控热敏电阻和R806组成的感温元件连接到A1的反相输入端。当柜内温度上升到一定值(约3.5)时，温控热敏电阻阻值下降(约6.7 K)，(4)引脚电压上升(约1V)，A1输出端的引脚变低。这个低电平施加到RSL的引脚，使RSL的引脚处于高电平，压缩机启动。可调参考电压UR2被施加到比较器A2的反相输入端，并且最大电压约为2.2V(当被调节到“冬季”侧时约为1.5V)。A2的同相输入端(7)的引脚也与温控热敏电阻相连。开机一段时间后，柜内温度下降，温控热敏电阻阻值增大，引脚电压下降。当低于引脚设置的参考电压uR2时，输出端A2的引脚变为低电平，这个低电平加到R51的引脚，使得输出端RS1的引脚变为低电平，压缩机停止，从而实现自动温度控制功能。A3和Rs2共同完成半自动除霜控制功能。它的同相输入端接一个约4.4 V的参考电压(除以R808和R809)，它的反相输入端接一个由除霜热敏电阻和R810组成的分压器。除霜开始后，柜内温度逐渐升高。当温度升至8.5左右时，除霜热敏电阻阻值减小(约5.4 K)，引脚8的电压逐渐升高。当针脚9处高于4.4 V时，A3输出端子的针脚14从高电平变为低电平，Q812关闭，除霜结束。当您按下面板上的“除霜停止”按钮时，直接向Rs2引脚输入低电平，也可以强制停止除霜。当控制功能不正常时，尝试拔下温控热敏电阻。此时，A1引脚和A2引脚都处于低电平，所以A1引脚应该处于高电平，A2引脚应该处于低电平。否则，TA75339P损坏(如果所有外围组件状况良好)。拆下TA75339P，然后检查Tc4011BP。方法是：将万用表(设置电压块)连接在Rsl输出端和地之间，将其引脚接地短路。如果正常，引脚应处于低电平；然后尝试短路引脚和地，引脚应在高电平；否则，Tc4011BP损坏。.jpg)
