冰箱压缩机启动电路分析及启动器更换

冰箱压缩机用起动器分为单臂接触式(也称整体式)、电流垂直锤式(电流继电器式)、PTC(钛酸钡)式、电压继电器式等。

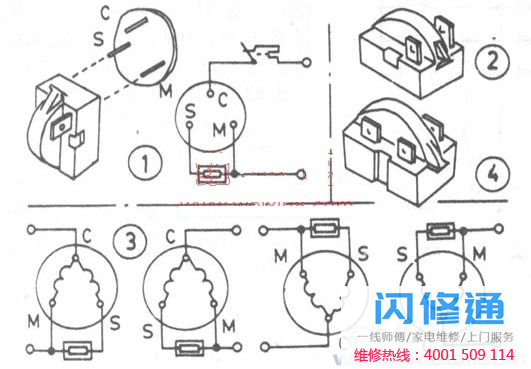

1.初学者和他们的替代品。电流立式锤式起动器的吸力取决于通过的电流和绕组的匝数，并有一个可连续起动的接触开关。其主要参数是吸合电流和释放电流。修理缺失零件时，可根据电流线圈的安匝数更换绕组。但在有负载的情况下，当电源电压较低(如180伏)时，竖锤可以吸引；在高端(例如240伏)，只有在可以释放的情况下才能安装和使用。这种启动器启动过于频繁或电源电压波动过大时容易烧坏；特别是采用尼龙骨架时，往往会因受热变形而无法工作。这是选择零件时要考虑的一个因素。PTC是正温度系数热敏电阻的英文缩写。在远低于居里点的温度下，正温度系数材料的体积电阻率非常低。当温度上升到一定温度(居里点)时，材料的体积电阻率急剧上升，冰箱利用其无触点开关的特性启动压缩机。其安装位置不受限制，最大的优点是无噪音，无火花，不干扰电源，电压适应范围广，匹配压缩机适应范围大。以日本松下公司生产的FN系列冰箱压缩机为例：FN51Q10G到FN11Q24G六种型号的冰箱压缩机，均采用PEIF20-330 PTC启动器。这6台压缩机的制冷量在123瓦/小时至267瓦/小时之间；工作电流为0.94安培至1.7安培。这种起动机的缺点是在连续起动或热态的情况下，起动困难甚至无法起动。因为是陶瓷烧结件，所以容易被击穿或折断。维修人员在维修时，通常会用上述两种启动器在耳边晃动。如果有噪音，说明PTC部件已经坏了，不能使用；如果现在的竖锤启动器发出声音，说明吸收释放灵活，基本可以使用，但如果无声，那就不好了。由于正温度系数启动器被广泛使用，下面描述使用和维护中的更换注意事项。1.专用PTC启动器，如华光压缩机的JTX-519F和松下压缩机的PEIF18—330，是为某压缩机专门配套的。如图1所示，外壳上只有一个端子(也称为插件)，直接与压缩机电机绕组的“m”(运行)端相连。更换时适用于原压缩机功率的20%范围，但压缩机绕组的三个端子S、C、M的布置必须与原设计的PTC元件匹配位置一致。2、(两脚)万能型。这种类型的PTC启动器是为了适应不同品牌压缩机电机的“S”和“M”端子的不同位置而设计的。PTC芯片的两极与整个装置的两个端子相连，方便灵活使用。外观如图2所示。

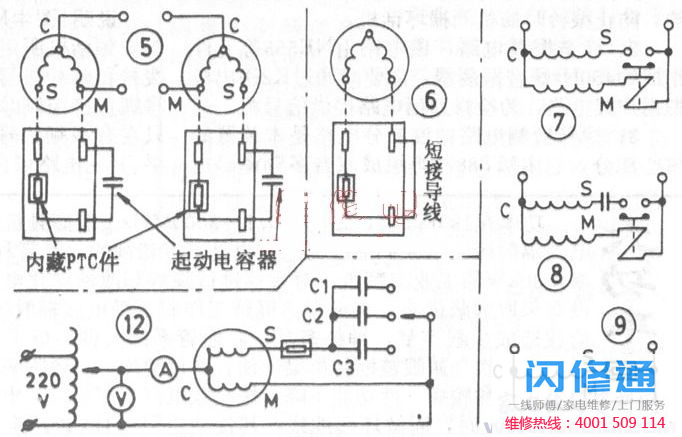

就国产和进口压缩机而言，压缩机电机的三个端子的布置可以总结为如图3所示。修理缺失的零件时，只选择这种额定功率在压缩机功率20%以内的起动机。替换时，先用万用表R1分辨接线柱在“M”的位置，然后插上这个启动器。并将电源的一极连接到连接“M”列的端子，从而连接电源“N”。电源的“L”极经过温控器和过载保护器后插入压缩机电机的“C”接线柱，更换完毕，即电源接在“M”接线柱所在那一侧的接线柱上。3.(三脚架)通用型(图4)。如广东凯达电器公司生产的MZ-01系列PTC启动器，是针对电机设计需要或电源电压低、压缩机热启动性能下降等而设计制造的。和电容器必须串联在压缩机电机起动绕组中，以提高电机起动转矩。外观的特点是有三个接线端子。三个接线端子中的“2”和“3”引脚与电容相连。可满足不同电机端子排列的压缩机在连接电容器时的需要。使用时，连接模式如图5所示。当不需要连接电容时，两个端子“2”和“3”可以用一根带绝缘套管的导线短路(如图6所示，这种启动器适应性更强)。

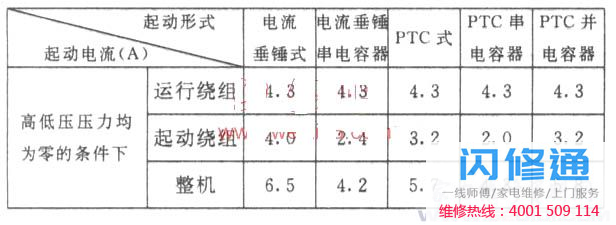

二.起动电路的性能比较及电容器的选择。冰箱压缩机的启动电路总结如图7-图11所示。分别称为“电流锤式”、“电流锤式串联电容器”、“PTC式”、“PTC串联电容器”和“PTC并联电容器”。为了方便读者比较他们的表现，作者的测量数据显示在两个表中。
