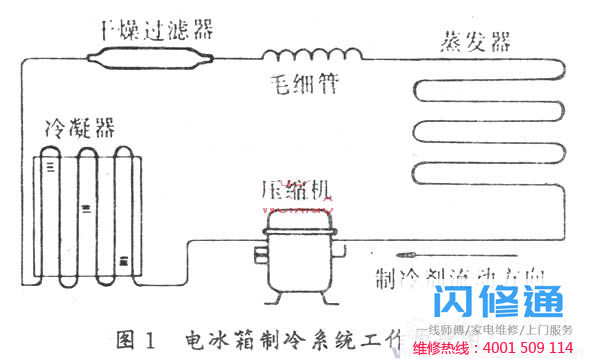

一、冰箱的工作原理冰箱的工作原理见图1。冰箱制冷系统主要由压缩机、冷凝器、毛细管(节流阀)和蒸发器组成。压缩机吸入已被蒸发器蒸发吸收的制冷剂，将其压缩成高温高压气体，通过冷凝器冷却成高压液体，然后通过毛细管节流进入蒸发器；此时，由于压力突然下降，液态制冷剂迅速沸腾、蒸发、吸热成为气体，使箱内温度降低。当柜内温度降至所需温度时，温控器的温度传感器收缩，使触点断开，压缩机停止转动。当箱内温度上升时，温控器感温管内的感温剂膨胀，关闭接触点，压缩机重新开始运转，以此类推。压缩机停止工作后，制冷系统中高压端的高压制冷剂仍然通过毛细管流向蒸发器。3-5分钟后，高低压平衡。如果不平衡，冰箱会突然启动，对压缩机电机造成伤害。因此，冰箱停止后，不能立即启动，需要等待3-5分钟。

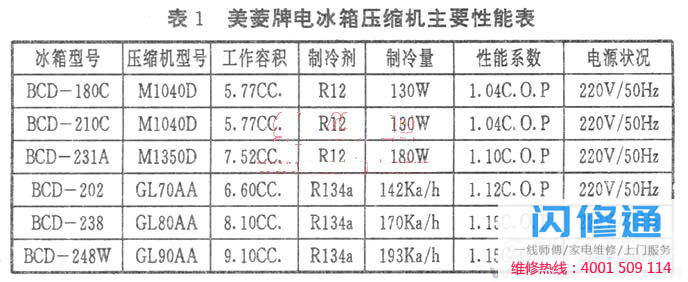

1.制冷系统主要部件的结构和工作原理(1)压缩机：这是冰箱的关键部件。冰箱通常使用由压缩机和驱动电机组成的全封闭压缩机。阻尼装置安装在机组和外壳之间，使运行稳定。外壳看似汽液分离器，压缩机运行时吸入低温低压制冷剂蒸气，不会出现液体冲击事故；将电机浸入低温蒸汽中也改善了电机的冷却条件。全封闭压缩机根据运动形式分为往复活塞式和旋转式。中国生产的大多数冰箱现在都使用往复活塞式。它通过一定的传动机构将电机的旋转运动变为压缩机的往复运动，借助活塞在气缸内往复直线运动形成的可变工作容积，完成压缩、排气、膨胀、吸气四个过程。系统中的制冷剂通过连续的吸入和排出循环被压缩和输送。美菱冰箱大多采用往复活塞式压缩机，其主要性能参数如表1所示。

(2)冷凝器：冷凝器是冰箱制冷系统中的散热部件。通常是空气冷却的。美菱冰箱一般采用百叶窗式冷凝器。这种冷凝器是用6mm，壁厚0.75mm的无缝铜管，弯成蛇形，再用冲压有上百个窗口的薄钢板焊接而成。冷凝器表面涂有黑色涂料，增强了辐射和散热效果。这种冷凝器通常安装在冰箱的背面。为了提高工作效率，其中一些被制成安装在冰箱底部的辅助冷凝器。有几个品种，如美菱BCD—181E，采用内置冷凝器。预弯蛇形铜管用胶膜粘贴在冰箱两侧壁的内表面，并通过发泡固定。有些用户在使用冰箱的时候会碰到冰箱的侧壁发热，误以为是故障。其实这是内置冷凝器在工作。百叶窗式冷凝器散热性能好，便于维护和更换，但外观不美观。内置冷凝器的冰箱外形美观，但散热效果不如百叶冷凝器，维修更换困难。如果发生泄漏，通常在冰箱背面安装百叶窗冷凝器。(3)毛细管：毛细管是内径为0.5 mm ~ 1 mm，长度为3 mm ~ 4 mm的细铜管，在制冷系统中起到减压和节流的作用。毛细管节流依靠其阻力来控制制冷剂流量，并保持冷凝器和蒸发器之间的合理压差。毛细管中的液体流量随着入口压力的增加而增加，也随着蒸发器压力的降低而增加。但是，当达到极限值时，流量将不再随着压力的变化而变化。由于毛细管的孔径小，长度长，当液态制冷剂通过时，会受到很大的阻力，产生压降，从而控制制冷剂在蒸发器中的蒸发压力，蒸发压力决定制冷剂的蒸发温度，从而获得相应的冻结温度。毛细管节流具有结构简单、无运动部件、停机后高低压逐渐平衡、启动容易等特点。在实际使用中，毛细管中的制冷剂往往保持一定的过冷度，以尽量减少毛细管中制冷剂的过早汽化，降低蒸汽含量，提高制冷效率。由于蒸汽在小直径管道中流动，会形成气流的喷射噪声。因此，提高毛细管内制冷剂的过冷度不仅可以提高制冷效率，还可以降低气流的噪声。移动或清扫灰尘时，切勿折叠或损坏冰箱。

    (1)BCD-211、181B、161B双门双温直冷式电冰箱

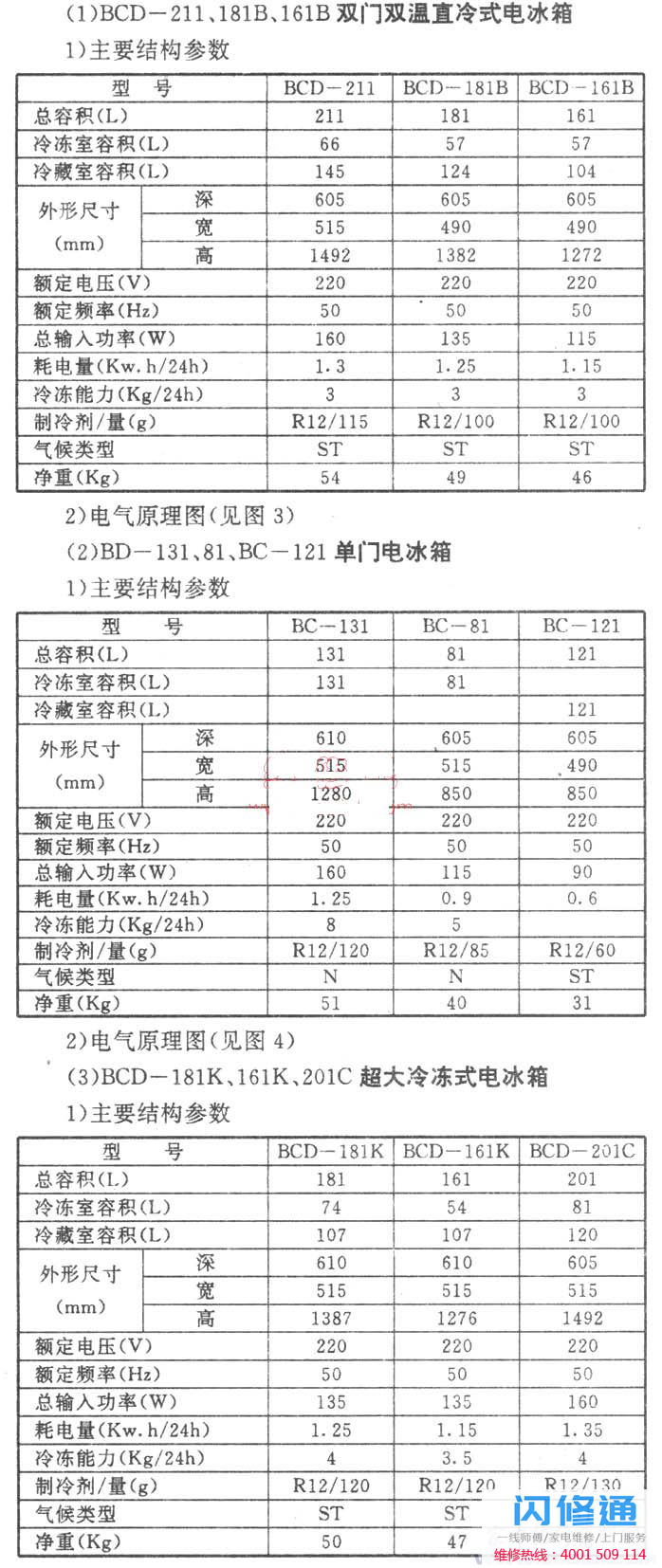

    1)主要结构参数
    2)电气原理图(见图3)

    (2)BD-131、81、BC-121单门电冰箱
    1)主要结构参数

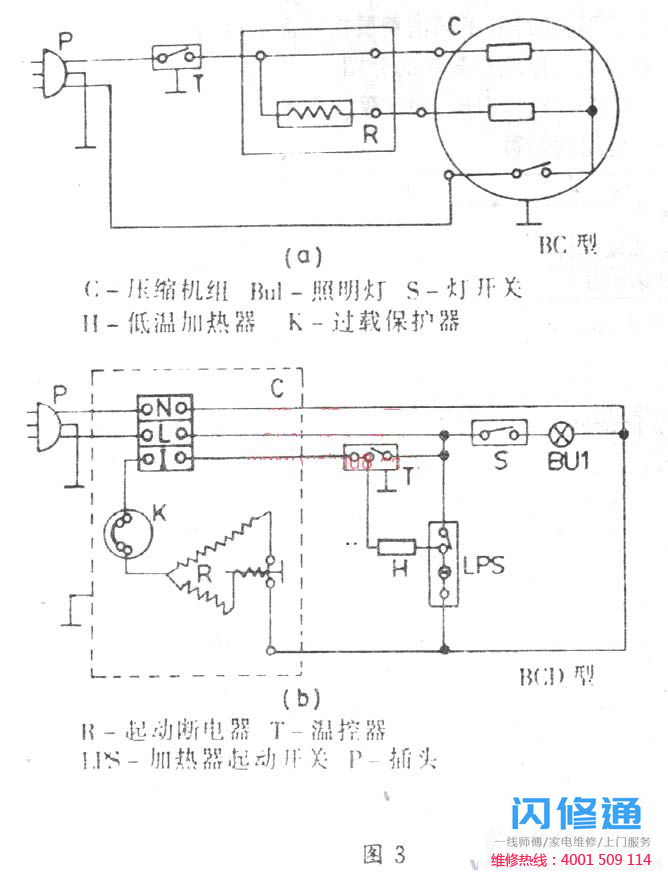

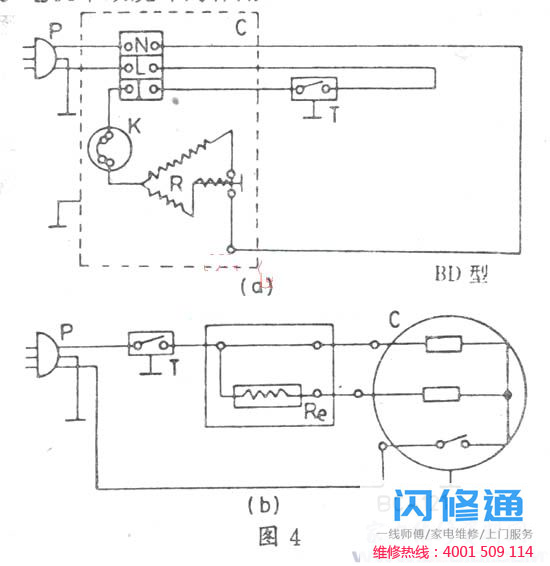

    2)电气原理图(见图4)

(3)BCD-181K、161K、201C超大冷冻式电冰箱
    1)主要结构参数

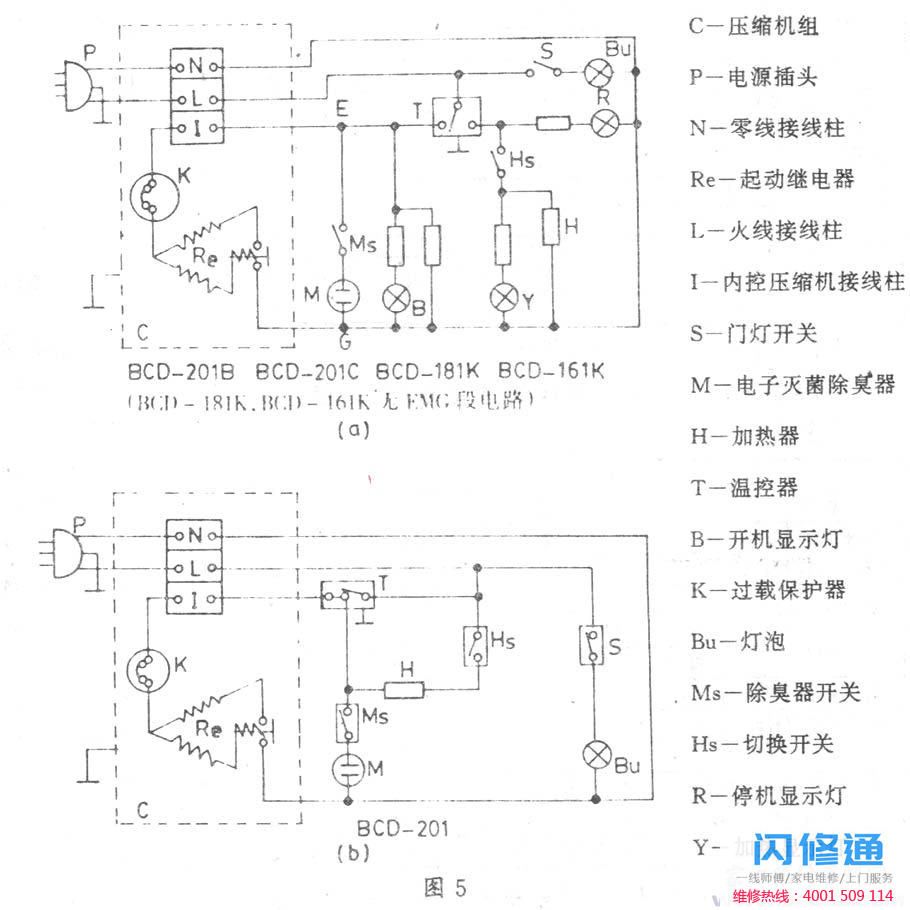

    2)电气原理图(见图5)

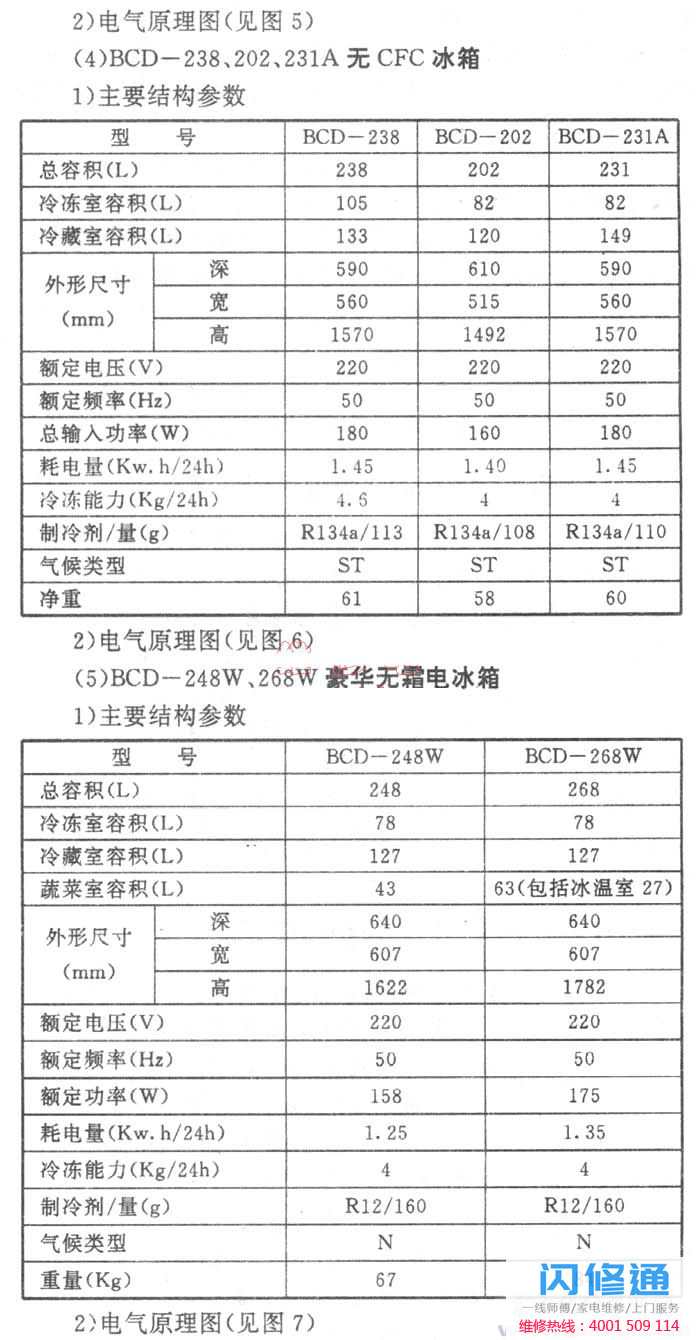

(4)BCD-238、202、231A无CFC冰箱
    1)主要结构参数

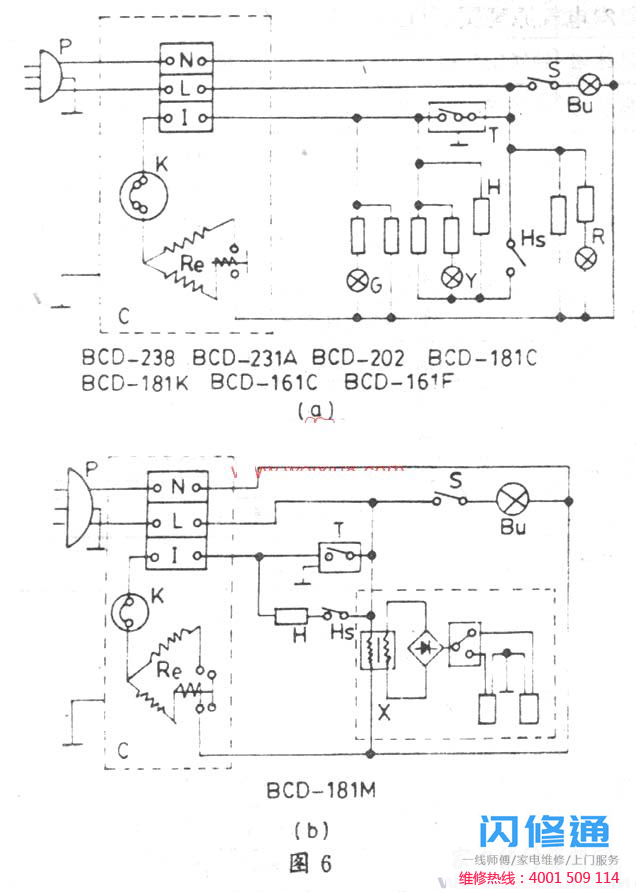

    2)电气原理图(见图6)

    (5)BCD-248W、268W豪华无霜电冰箱
    1)主要结构参数

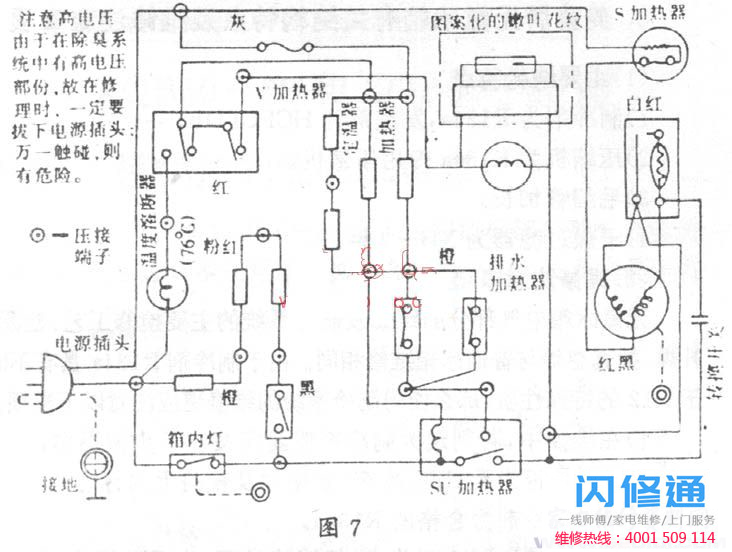

    2）电气原理图(见图7)


    二、电冰箱故障的检修
    1．电冰箱故障的查找判定
    电冰箱的修理一般来说不太困难，关键是故障的查找和判定，这需要丰富的实践经验。故障查找判定得越是准确、快捷，修理的质量和效率就越有保证。
    (1)电冰箱故障的“看”“听”“摸”“检”
    1)“看”：所谓“看”是指检修者凭眼睛对有关资料和冰箱的有关部位进行阅读和观察，从而对冰箱的故障作出初步的判定，具体操作过程如下：
    1。看检修记录：从检修记录上首先可以知道用户的购机时间，从而对冰箱的整体情况作出大致的判定。如购机时间较长(2—3年以上)，则可判定压缩机的运动部件有了一定的磨损；管道有一定的腐蚀；过滤器也会失去往日的畅通；启动继电器等的触点也有了相应的磨损。
    通过阅读以往检修和更换配件的记录，对该冰箱以前的“病史”有了了解。检修单上用户对冰箱的“病状”自述也是对故障进一步查找判定的重要依据。
    2。看管路系统：管路焊点上出现油渍，说明油渍处可能有泄漏。
    3。看蒸发器和回气管：回气管滴水或结冰，蒸发器只结霜或结虚霜，说明制冷剂灌注过量。蒸发器结霜不满，表明制冷剂有泄漏。蒸发器上不结霜，可能是毛细管冰堵。蒸发器上冰霜不能按时融化，表明除霜系统可能有故障

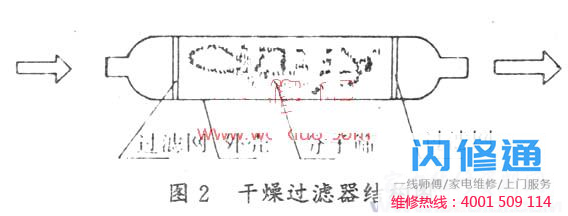

    4。看干燥过滤器：若其外表面结霜，表明过滤器堵塞。
    5。看外表面情况：箱体顶框外侧有凝露，表明可能是发泡层质量不好隔热情况差，冷冻室外侧有露水可能是门封不严。
    6。看冰箱启动运行情况：若制冷情况正常，压缩机开停不正常，说明温控器或启动控制系统有故障。若制冷不正常，开停也不正常，则说明系统有泄漏或压缩机有故障。
    2)“听”：用耳仔细听，压缩机发出金属撞击声，表明压缩机可能吊簧断裂或机体撞击外壳。压缩机发出“嗒嗒嗒”声表明压缩机内高压缓冲管断裂。压缩机发出“嗡嗡”声表明电机未启动。
    打开冰箱门若听不见蒸发器内发出的“嘶嘶”制冷剂流动声，说明系统内可能有堵塞。电冰箱开停时，后背部有“啪啪”声，可能是冷凝器冷却管和百页窗式散热板有的连接处松动。电冰箱开停时，箱体内部发出“噼啪”声，可能是冰层断裂声。
    3)“摸”：所谓“摸”就是用手摸电冰箱制冷系统各部位，根据手感判断冰箱故障原因及部位。
    冰箱正常运转时，冷凝器制冷剂进口部位最热，中部稍热，出口部位接近室温，如情况不是这样，说明系统真空度差。
    正常运行时，过滤器表面温度与室温相当，若表面温度明显低于室温或有结露现象，表明过滤器可能堵塞。
    排气管温度烫手，情况正常。否则就是有故障；用手摸毛细管有振感，表明系统有堵塞现象；手摸制冷管道有油渍，说明系统可能有泄漏。手摸冷藏室后壁不实，有“空”的感觉，表明冷藏室内胆与冷藏室蒸发器铝板脱粘。
    4)“检”：用一些简单的方法和仪表，进一步准确查明故障原因和部位。除了使用卤索检漏灯、电子卤素检漏仪等专用工具检漏外，还可以用以下方法检漏：
    1。肥皂水检漏法：将肥皂切碎浸泡在热水中搅拌，溶化成浅黄色肥皂水溶液。浓度应适当，过浓不易试出微小泄漏，稀了则不易起泡。检漏前将被检处油污擦干净，向系统内注入0．8～1MPa的氮气。用毛笔蘸肥皂水涂于被检处，静待数分钟，仔细观察，若冒泡证明该处有泄漏。
    2。浸水检漏：常用于冰箱单个零部件(压缩机、蒸发器、冷凝器等)或系统某些接头部位的检漏。将被检件充以0．8～1MPa的氮气，浸入水中。冰箱“开背”(注1)检查时，将冰箱卧置，在“开背”处浇上水，使“开背?处裸露的管路或接头(即被检处)浸入水中。仔细观察有无气泡产生。用这种方法检漏时，应小心防止电气零件浸水。
    3。保压法检漏：在系统高、低压部分分别接入一只压力表，在低压部分注入0．5MPa的氮气，高压部分注入1．2MPa的氮气，保压12小时以上，观察压力表指针，以确定是否有泄漏。
    以上“看”、“听”、“摸”、“检”应综合运用，才能做到故障判断、查找的准确性，从而保证修理的高质量。
    注1：“开背”是对冰箱一种特殊修理方法的俗称。当确定冰箱注入发泡层的管路或接头泄漏时，为了精确判定泄漏部位，将冷凝器卸下，后背处按制造厂家的提示切除发泡层，露出管路和接头，查明泄漏处，在修复后再重新发泡恢复原状，这种方法叫“开背”修理。
  2．美菱冰箱常见故障及排除方法
  (1)压缩机不启动
(2)压缩机开、停频繁
(3)压缩机开停正常，但箱内温度高于规定的范围
(4)冰箱制冷，但压缩机不停机
(5)冰箱不制冷，压缩机不停机
(6)压缩机开机时间过长，停机时间短
(7)压缩机不停机，蒸发器结霜后又融化
(8．)冰箱运行时，蒸发器仅在前部结霜
(9)开机后，仅蒸发器前部结少量霜或水
(10)压缩机负荷过大(电流大，外壳温度高)
(11)噪声大

    3．美菱牌无氟冰箱有关结构特点及维修注意事项
    (1)主要结构特点
    1)制冷剂为R134a，发泡剂为HCFC141b。
    2)压缩机为R134a专用压缩机。
    3)毛细管加长。
    4)干燥过滤器为XH-7型。
    (2)维修注意事项
    无氟冰箱电气部分的维修及制冷系统的主要检修工艺：检漏、补焊、抽真空等与普通冰箱维修相同。由于制冷剂R134a具有不同于R12的特殊性质，那么使得制冷系统的维修更应注意以下事项：
    1)在维修中，若判定为制冷剂泄漏应按以下步骤操作；
    1。识别是否为无CFC冰箱(看铭牌及箱门上的标志)。
    2。确认制冷剂为合格的R134a。
    3。在系统灌注制冷剂前，进行清洁处理：应避免操作过程中混入脂类油性物质，它们和制冷剂、润滑油相溶会堵塞毛细管；避免系统混入黄油、石蜡；避免强碱性物质，强碱性物质与润滑油反应生成盐，引起毛细管堵塞；避免含氯化合物，含氯化合物会与脂类润滑油反应生成有害物质HF、HC1腐蚀管道；避免系统敞开时间过长，防止灰尘和水分进入制冷系统，一般敞开时间不可超过10—15分钟。
    4。系统抽真空应使用R134a专用泵，真空度达66．5Pa。
    5。采用新的快换接头或更换密封圈。
    6。充灌R134a制冷剂应使用R134a专用设备，条件不具备时，也可以用手工称重法灌注，灌注量按铭牌提供值进行。
    7。因R134a分子直径较R12更小，渗透力更强，焊接与检漏更要小心仔细。
    2)在维修中，若判定压缩机损坏，则应更换相应功率的R134a专用压缩机，不允许使用常规的以R12作制冷剂的压缩机，同样，所更换的过滤器也必须是专用的XH-7型过滤器。
