三菱FDF304HEN空调控制电路分析

日本三菱FDF304HEN柜式空调制冷量3，电源单相220V，50Hz。控制电路分为三个部分，每个部分使用单片机，并制成独立的印刷电路板。它们是1)用于室内电路控制和系统控制的室内计算机板；2)室外电脑板，用于室外电路控制；3)操作显示电脑板，用于操作和显示。室内电脑板与操作显示电脑板之间的信息交换采用公共接地串行方式；室内机板与室外机板之间的信息交换采用双端浮动差分输入串行方式。具体电路介绍如下。

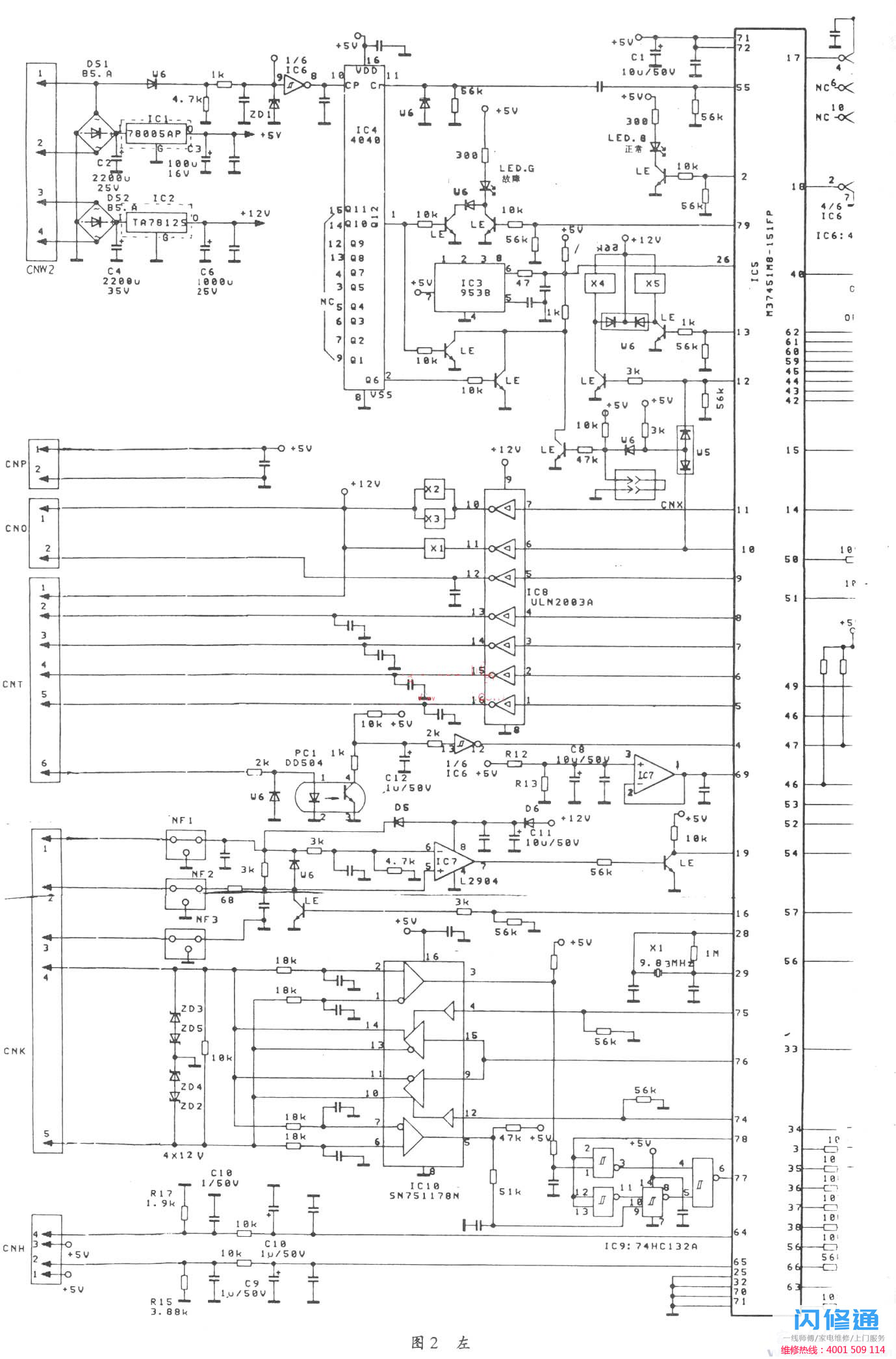

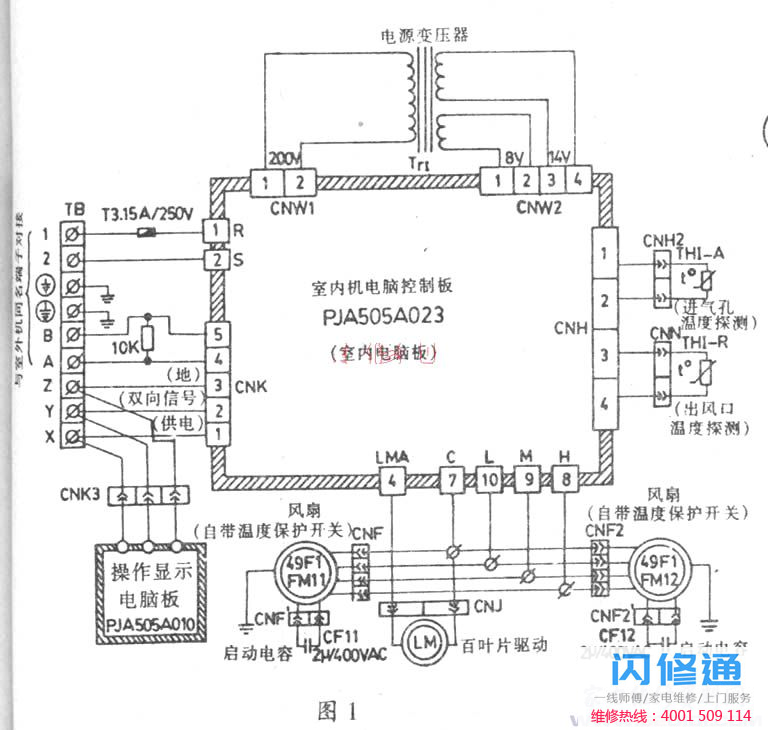

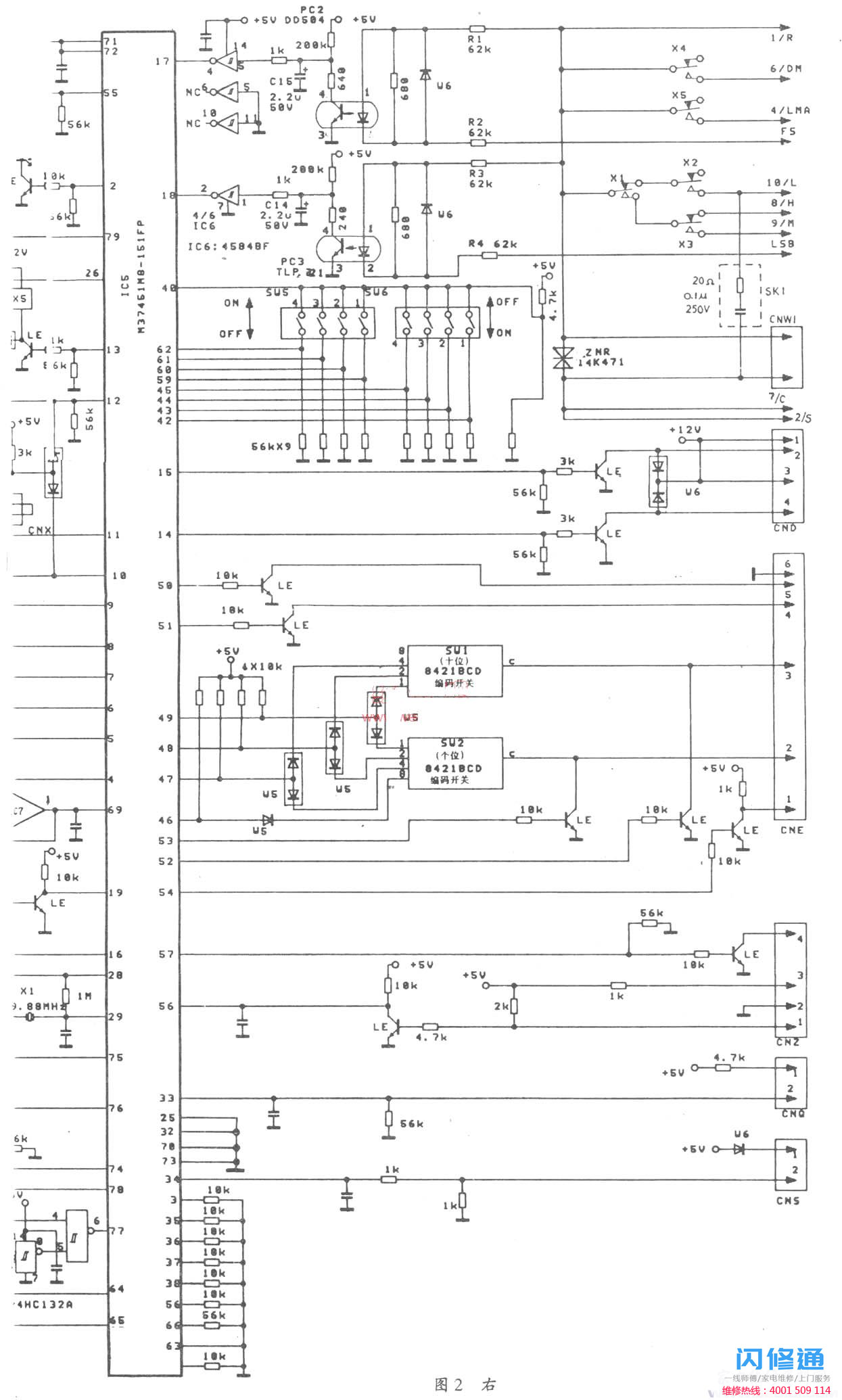

1.室内电脑板布线图(图1)室内电脑板电路原理如图2所示，其核心是单片机IC5(M37451M8-151FP)。IC5的针脚64和针脚65是模拟信号输入端子，用于接收热敏电阻发送的温度信号。IC5的引脚74、75、76、77和78是用于与室外计算机板交换信息的通信端口。当然，这种通信不是直接的，必须通过专用的收发器接口电路IC10(SN751178N)来完成。IC5的引脚16向操作显示计算机板发送命令和数据，IC5的引脚19从操作显示计算机板接收命令和数据。板上的BCD码开关SW1和SW2用于设置设备的序列号(正确的设置范围是0 ~ 47)。系统正常工作时，绿色指示灯LED G闪烁。当系统工作异常时，空调的所有操作立即停止。此时红色指示灯LED R闪烁，故障位置以代码的形式显示在液晶屏上。室内电脑板上使用了相当多的贴片组件，没有组件型号和值。比如W5是普通阳极微型半桥，le是NPN微型三极管。

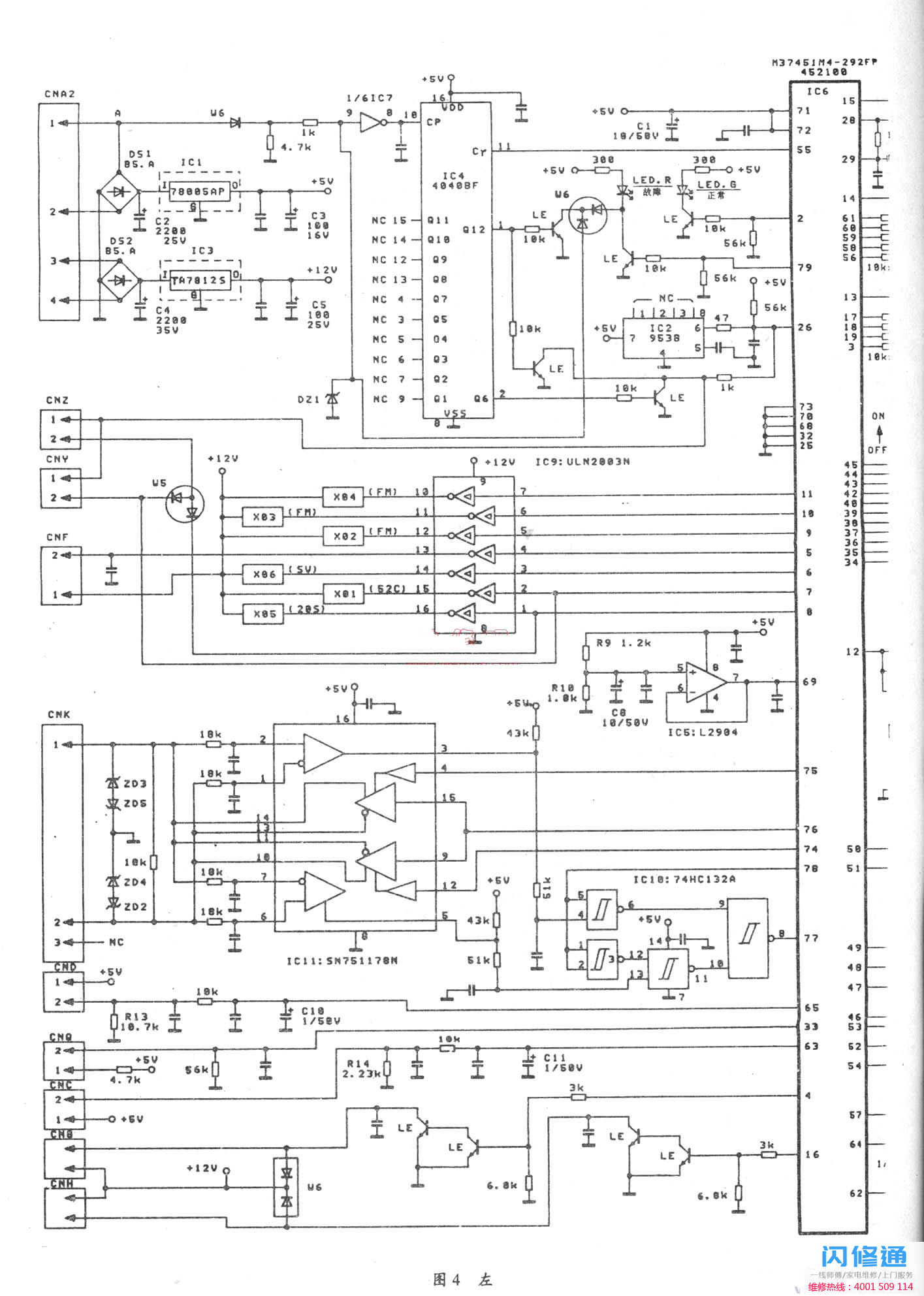

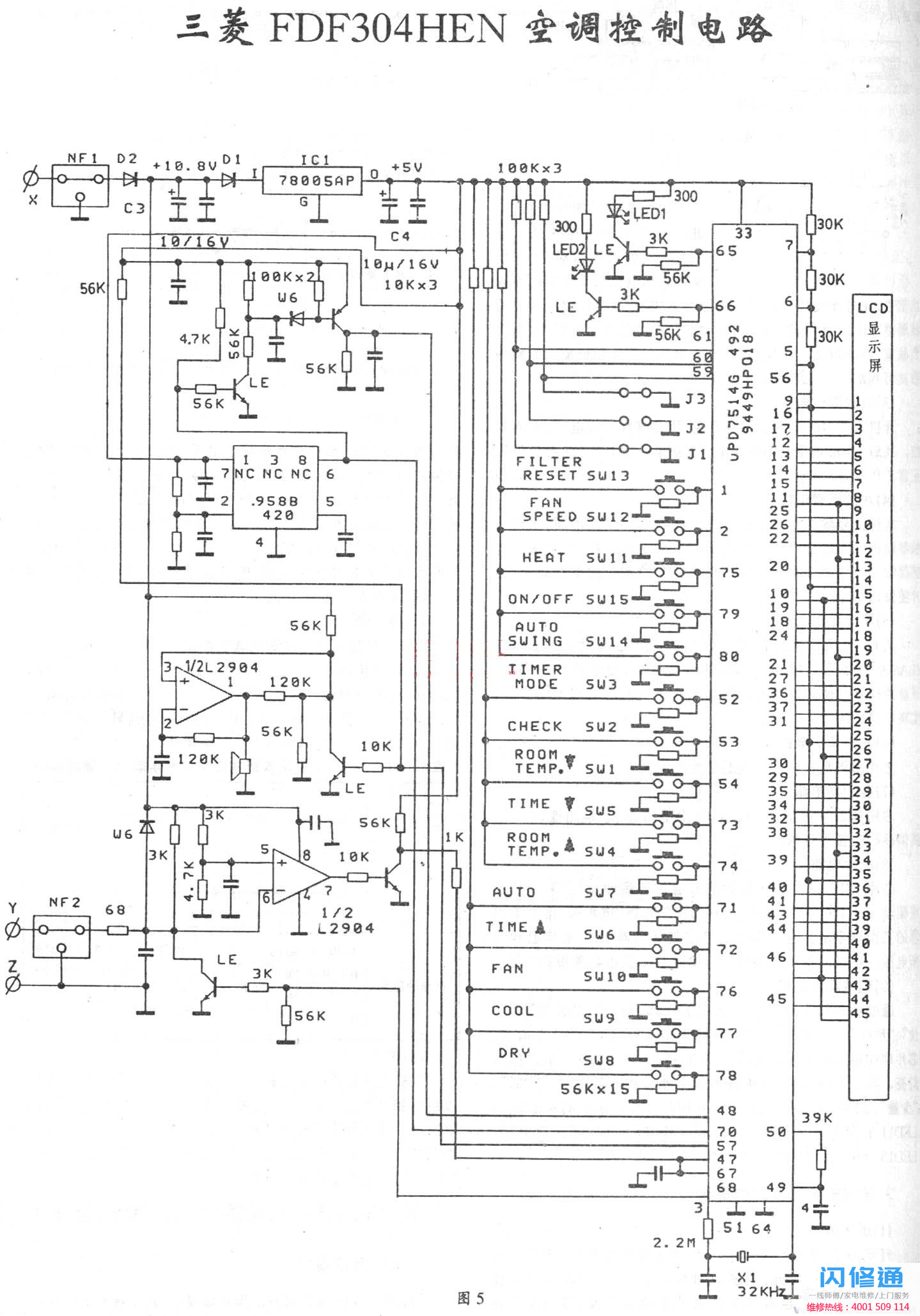

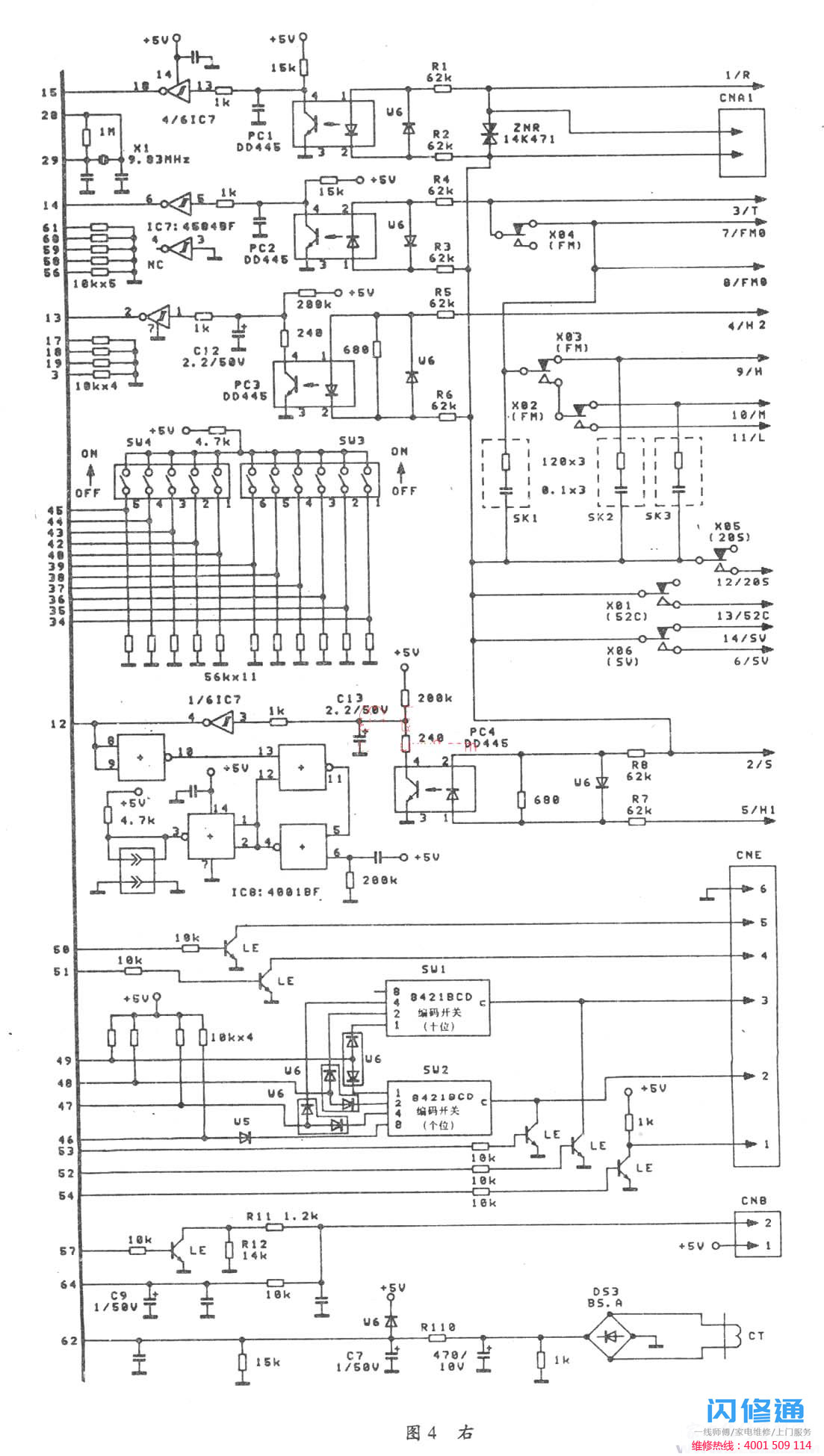

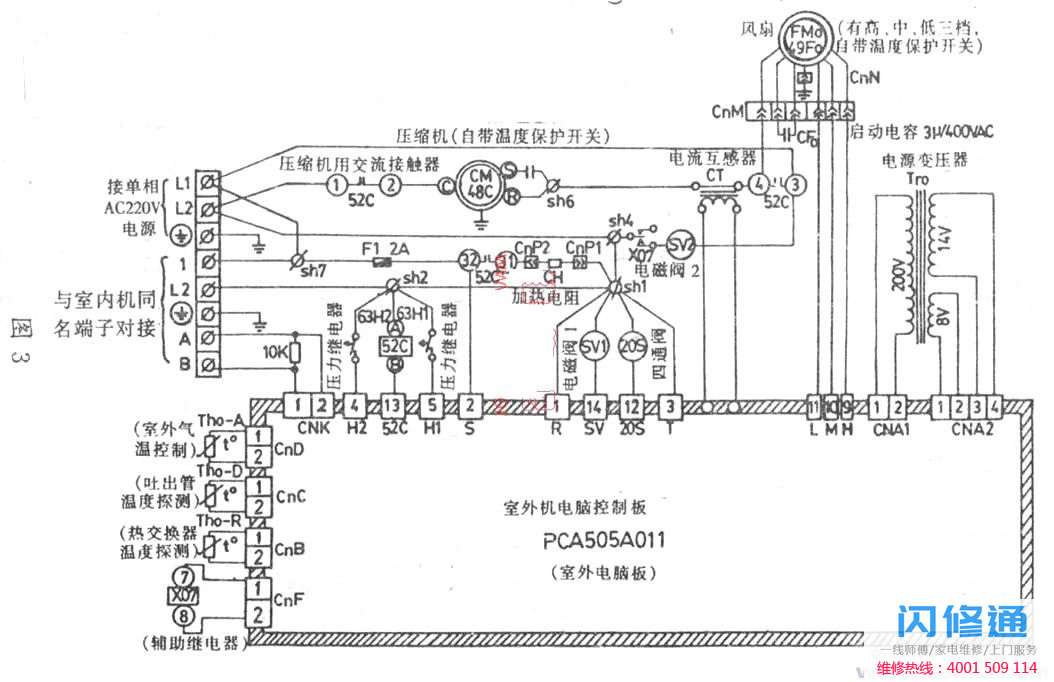

2.户外电脑板布线图(图3)户外电脑板电路原理如图4所示，其核心是单片机ic6 (m37451m4-292fp)。室外电脑板的电路结构和原理与室内电脑板完全相似，不再赘述。3.操作显示电脑板电气原理图。电脑板的电路如图5所示，其核心是单片机uPD7514G，操作显示电脑板与室内电脑板的连接是通过X、Y、Z线实现的。x射线由11.2V供电；y线是输入输出通信线；z线是公共地。
