夏普AY-249变频空调检修方法

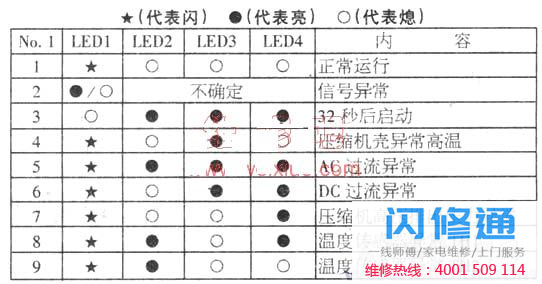

当采用PWM脉宽调制技术生产的(AY-249A)逆变单元发生故障时，室外机的四个发光二极管点亮和熄灭，显示机组的工作和故障情况(见附表)，因此可以通过本次自检确定故障范围。

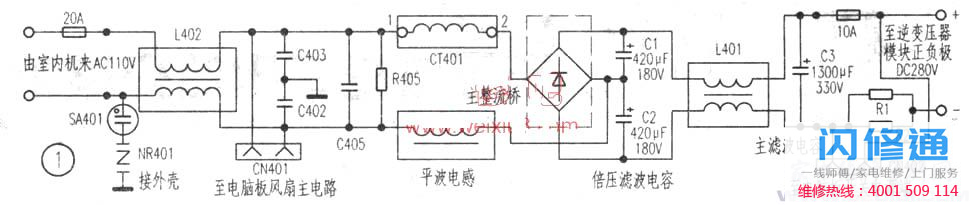

例1。故障现象：室外风扇和压缩机不工作，室外机10A着火，但电脑板不显示。分析与维护：映射电路如图1所示，电脑板开关电源如图4所示。10A安全断线后，电脑板无电源，自测灯无显示。如果电脑板和模块主电路有故障，可以烧10A保险，逆变器模块故障率高，应该先检测。拆下连接在压缩机U、W、V上的三相连接线，检测模块的正负电阻值都小于2k(正常情况下应该是无穷大)，说明模块已经坏了。原块是东芝MG15G6EL1，换成MG20G6EL1模块，然后重新装保险，测试机正常。注意：10A保险丝熔断后，在拆除电路板和模块之前，三个充放电电路的大电容c1、c2、c3必须放电。

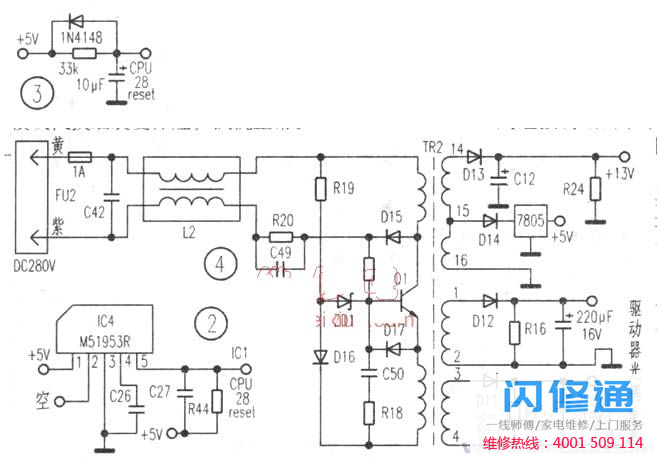

例2。故障现象：室外风扇和压缩机不工作，故障自检灯显示紊乱。分析维护：室内机送来的Ac110v正常，串行线信号电压18v，不正常。压缩机正常工作条件下，串行信号电压应降至2.5v，为脉动电压。检查5v和晶振的电压是否正常，但ic1 (CPU)引脚28的Reset端始终处于高电位。使用一根短电线立即将引脚短路并断开接地，装置运行正常，确认复位电路有故障。电路板的复位电路由Ic4(M51953R)承担(见图2)。外围组件检查正常，确认Ic4损坏。因为市场缺货，用图3所示的电路代替测试机，一举成功！

例三。故障现象：室外机风扇运转正常。压缩机启动10秒后自动停止，自测灯显示异常DC过流。分析维护：造成这种现象的故障原因不在电路部分，主要是压缩机负荷过大(如系统充氟量过大)。变频空调按照一般空调的充氟工艺是不能充氟的，一定不能充太多氟。否则，当压缩机高速运转时，系统压力会突然升高，电流剧增，而变频模块过载能力差，过流时会瞬间烧毁击穿。氟化物应在环境温度高的晴天添加。加注时，用钳形电流表监测室外机电流(压缩机启动3年，中速6年，高速9年左右)。当电流高速超过9年时，应释放氟。如果电流小于9年，填充可以稍微慢一点，监测1小时正常。当电流为9年时，手不左右摆动。在更换了压缩机的空调中，如果模块烧毁，可以换成电流较大的模块，比如20A或30A(市面上有15A、20A、30A三种规格)，其驱动电路可以正常驱动。更换时，注意在其散热面涂一层导热硅脂。
