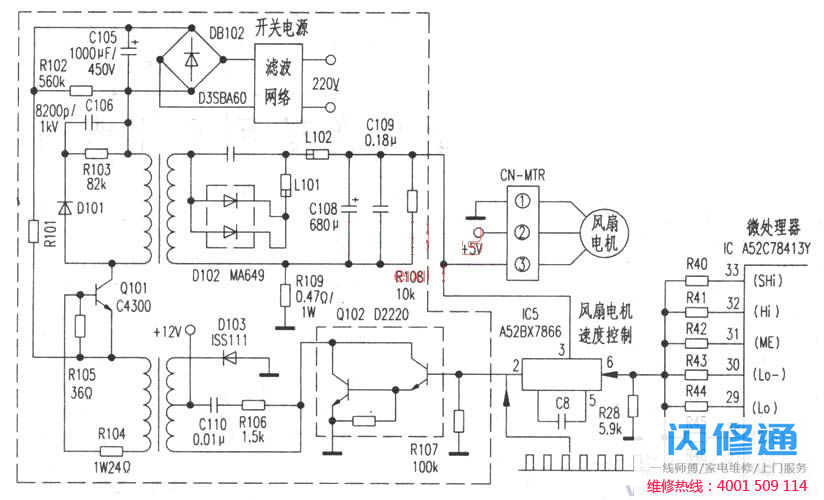

一台松下CS-973K空调，室内指示灯正常，室外机运行正常，但室内风扇控制电路如图，采用开关电源脉宽调制控制室内风扇转速。先测试CN-MTR接口的号脚没有电压(正常为Dc10~28V)，判断可能是开关电源故障，也可能是脉冲发生电路故障。用示波器观察IC5的引脚有方波信号，如图，说明故障出在开关电源。经检查，Q101(c4300)已损坏。限流电阻R101(7.5/5W)开路，换上同型号元器件后机器测试，工作正常。.jpg)
一台松下CS-973K空调，室内指示灯正常，室外机运行正常，但室内风扇控制电路如图，采用开关电源脉宽调制控制室内风扇转速。先测试CN-MTR接口的号脚没有电压(正常为Dc10~28V)，判断可能是开关电源故障，也可能是脉冲发生电路故障。用示波器观察IC5的引脚有方波信号，如图，说明故障出在开关电源。经检查，Q101(c4300)已损坏。限流电阻R101(7.5/5W)开路，换上同型号元器件后机器测试，工作正常。
