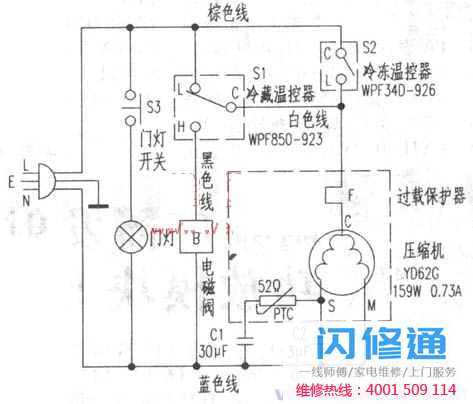

这种类型的冰箱采用双门双温控，其温控和压缩机电路与普通冰箱不同。如果维护或处理不当，很难达到原来的性能指标。根据实物绘制的电路如图。当冷藏或冷冻箱的温度达到上限设定值时，两个恒温器都可以控制压缩机开始运行。当冷藏室达到温度下限值时，s1的C端和H端相连。如果此时开启s2C端和l端，则电磁阀被拉入，冷藏室不被冷却。当冷冻室达到下限温度的设定值时，s1关闭，压缩机停止运行。1.冷冻室恒温器损坏后，只要安装尺寸和感温管长度与原机一致，就可以用其他类型的冷冻室恒温器代替。另外，只需要调整感温管与冰柜蒸发器的接触面积，一般可以满足使用要求。冰箱温控器(温控范围为-6 ~ 10)损坏后，很难买到与原机性能相同的温控器。此时，作为紧急情况，可以暂时取消制冷温控器，断开电磁阀使其不工作。冷冻室冷却时，冷藏室也冷却，只有冷冻室温控器独立控制压缩机的开/关，但调节冷冻室温控器时只需考虑冷藏室的温度。2.由于双温度控制电路，压缩机可以启动/停止。它的开/关比不同于单温控冰箱。因此，采用了一种具有正温度系数串联电容辅助起动的电容运转压缩机。其特点是起动转矩大，负载能力强，功耗低；它的结构也很特别，上面有一个水盘。即使是大功率(159w)的电机，测得的工作电流也只有0.7A，一旦压缩机损坏，买这种型号的机器是非常准确的。改用145w/1.1A压缩机。测得的工作电流为0.95A，功耗高于原机。此时，制冷恒温器的l端可以断开电源，这样s1仍然可以控制机柜内的温度，但压缩机不能启动/停止。这种变化可以节省一些电，但是冰箱的温差比原来的大。另外，替代压缩机一般没有接水盘，需要一根软塑料管将压缩机上方的出水口引出。防止水流入压缩机导致腐蚀和其他故障。.jpg)
