海信KFR-3501GW/BP空调遥控启动 空调无响应

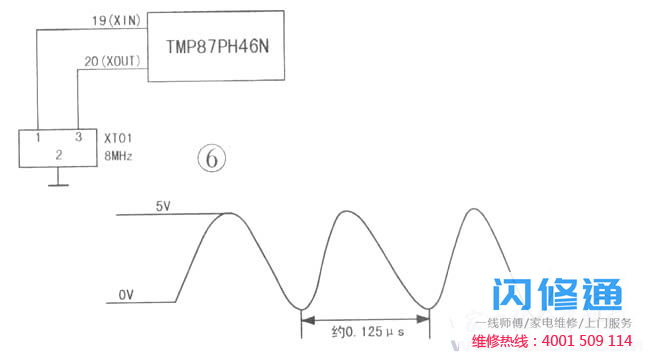

检修地点：晶振故障现象：用遥控器启动空调不响应。分析维护：首先用万用表检查用户家的电压是230V，正常。检查从端子板到控制板的输入电压是否也正常。风扇电机和压缩机状况良好，说明控制电路有问题。计算机芯片是控制电路的核心，所以维护要靠它的工作来保证。依次检查电脑芯片的电源、复位信号、时钟振荡。从图6的晶振电路原理图可以看出，晶体XT01的引脚和对应接入芯片的引脚19和20，引脚接地，为系统提供8MHz的时钟频率。在晶振电路中，如果晶体不好，空调就不能正常工作或者紊乱。此时，示波器可以用来测量晶体的质量。由于时钟频率为8MHz，时钟周期为0.125us，XT01引脚和测得的波形应如图7所示。万用表也可用于测试。步骤如下：在DC1.2V范围内，将万用表的“”端连接到MCU的19针(或20针)，将“-”端连接到0v(地线)。如果万用表上显示的电压值在波形的上下之间，则波形正常。正常情况下，19脚电压应为2.31v，20脚电压应为2.46V，测量后两脚无电压。由于没有相同型号的8MHz晶体振荡器，所以使用相同频率的晶体振荡器来进行故障排除。控制面板上晶体的位置如图8所示。

检修经验：晶振是控制系统的易损器件。这种情况下的故障主要是由晶体振荡器引脚的腐蚀引起的。如果家里大修没有示波器，可以用指针式万用表检测。另外，如果找不到原来的晶振，可以更换频率相近的晶振。
