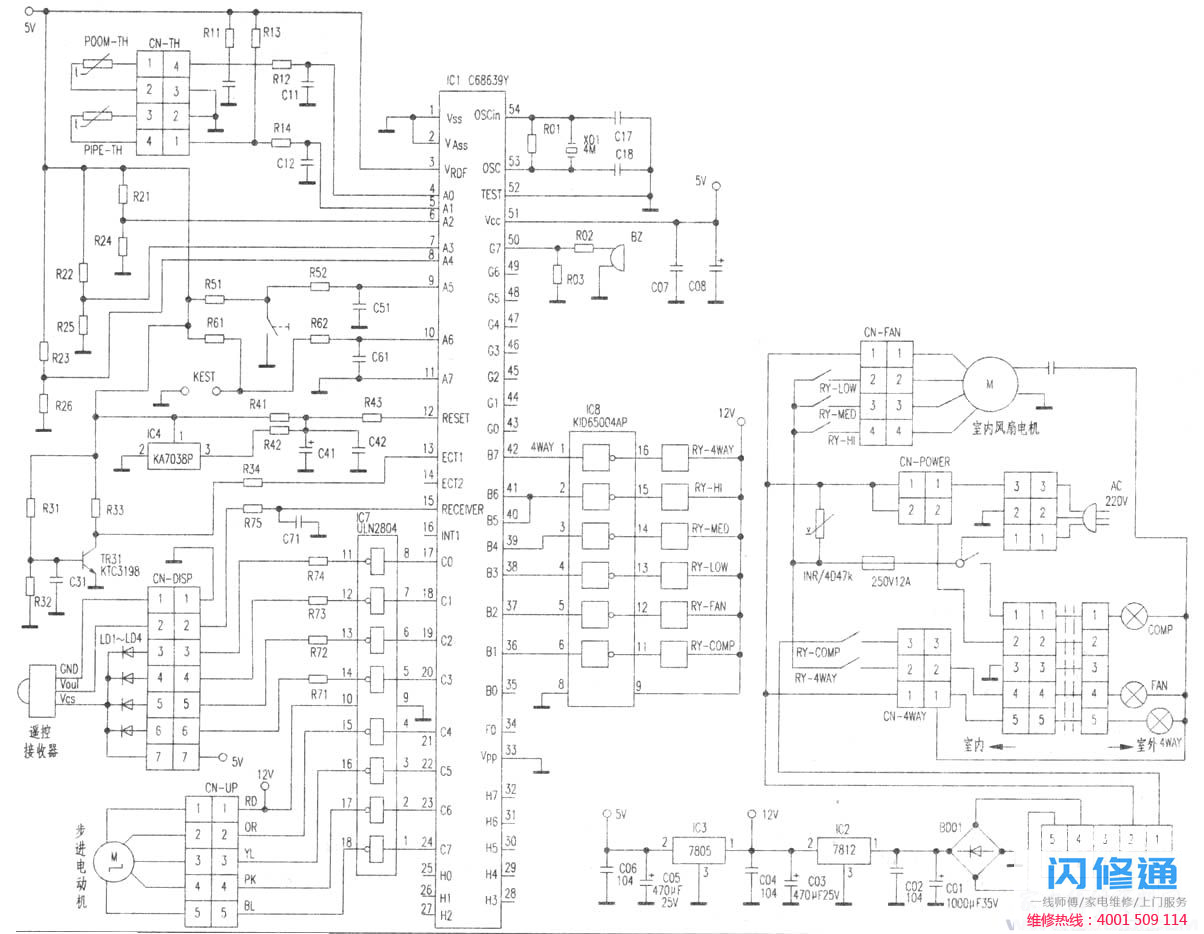

空调的控制电路主要由电源、单片机C68639Y、驱动电路和继电器电路组成。主控制电路图见附图。.jpg)
一、电路原理电源接通时，市电经过变换、整流、滤波，在C01两端形成约15V的DC电压，再经IC2、IC3稳压，输出稳定的12V、5V工作电压。当电源接通时，IC4的引脚向IC1复位端的引脚12发出复位信号，IC1开始工作。遥控器加热功能键启动时，红外接收器接收到的信号通过IC115引脚向其发出中断请求，17引脚发出高电平信号点亮相应的指示灯；同时，引脚50输出高电平，激励蜂鸣器BZ发声，表示准备启动加热功能。如果设定温度低于室温(室温是用脚的poom-th测量的)，此时IC1将不执行加热功能。如果设定温度高于室温，IC1将执行加热功能。此时，针脚36和针脚42发出高电平信号，使继电器ry-comp(压缩机继电器)和RY-4WAY(四通阀继电器)吸引，使压缩机启动，四通阀反转。为了防止室内机吹出冷空气，风扇此时不旋转。只有当PIPE-TH测得的温度达到24以上时，IC1才会根据设定的风速从引脚38-40的对应端发出高电平信号，使对应的风扇继电器被拉入，室内风扇以设定的风速运转。当室内温度持续上升，从IC1的引脚输入的室温信号高于设定温度信号时，IC1的引脚36和38-40对应的风速端子发出低电平信号，停止压缩机和室外风扇，保持室内风扇运行。之后，当室温降至设定温度以下时，相应的终端发出高电平信号，重启室外机，继续供热，实现自动控温。如果环境温度较低(一般-10)，空调工作一段时间后，室外换热器上会形成一层霜，降低室内制热效果。当从PIPE-TH输入到IC1的引脚的温度信号低于机器自身设定的除霜温度时，IC1自动转入除霜状态，其引脚42输出低电平信号，使四通阀改变方向；同时，引脚37输出低电平，停止室外风扇，加速除霜。此时，控制室内风扇转速的相应端会输出一个低电平信号，停止室内风扇，以防止室内风扇在除霜时吹出冷空气。除霜一旦完成，空调又回到制热状态。在上述运行状态下，只要室内风扇在运转，按下“导风板状态”按钮就会发出相应的控制信号，使导风板上下摆动或固定在任意位置。
二、主控电路故障分析及维护1。整机不工作(1)首先要判断遥控收发控制是否正常。遥控器显示功能正常时，按功能键，如果显示屏顶部的发射标志不闪烁，可能是遥控器损坏；闪烁表示遥控器正常。(2)如果每组电源正常，检查控制器的红外接收组件是否正常。当电源接通后按下强制操作按钮时，如果空调运行正常，说明红外接收组件或相关电路有故障。(3)检查复位电路。首先，用万用表测量IC112的引脚电压。正常时，引脚电压应为5V高电平。如果总是处于低电平，IC1就会一直处于复位状态，无法工作，这多半是由于IC4(KA7038P)的损坏。相反，检查IC153和ic54引脚的晶体振荡器X01以及相应的组件，以确定IC1是否正常。(4)如果电源部分的保险丝反复熔断，检查变阻器INR是否击穿很重要。2.如果风扇电机不转动，首先要分析整机是设置在软干运行模式、除霜期还是只是加热模式的启动期。因为在软式干燥运行模式下，根据不同的温度设定，风扇转动和停止；但是刚开始制热模式，除霜时，室内风扇不运转，这是正常的。否则，检查IC8驱动块(即KID65004AP)的质量。IC8的输入和输出端子的电压值可以用万用表测量。风扇正常运行时，IC8对应输入端电压应为5V高电平，对应输出端电压应为0V低电平。否则很可能是IC8受损。如果输入和输出电压正常，检查风扇对应的继电器ry-h1、ry-med和ry-low是否正常。3.导风板工作不正常
开机后，导风板能运转但抬高到一定高度后突然下垂，则可能是步进电机或运转机构不良。若仅仅是抡起的高度不够，一般只要关机后再重新开机即可恢复正常。如果上述正常，接着应捡查IC7(即ULN2804)驱动块输入端和输出端的电压。当步进电动机运转正常时，其IC7驱动块的输人端的第①～④脚的电压，应从1V-2．5V之间交替变化，其输出端的第15-18脚的电压也在此端范围内变化。但变化的顺序正好与输入端相反。否则为IC7不良。4．不能制热
因只有设定温度高于室内温度时，空调器才能制热。所以应先将温度设定在最高温度挡，这时如压缩机运行正常，但仍不制热，可接着检查四通阀的控制电路。首先用万用表测量IC8的①脚电压，若为正常的5V，则说明IC1输出正常。应继续测IC8 16脚电压，若电为5V(正常为0V)，则说明IC8已损坏。
5．不能制冷
同理，可先将温度设定在最低挡位，然后用万用表测量IC8的⑥脚和11脚，若为5V电压(正常为0V)，则说明IC8有问题。
6．自动温度控制失灵
在检修该项故障时，首先应划断是由于温度控制的正常误差(±1℃)所引起的，还是确实已失灵。可在制冷状态下，将遥控器设定在最高挡；在制热状态将遥控器设定在最低挡，此时，若压缩机仍不能停止工作，则可能为自动温度控制电路失灵；而若运转指示灯闪烁不定，可能是热敏电阻已断路或短路。如果空调器运行正常，只是室温与遥控嚣上所设定的温度相差太大，这大多是由于热敏电阻的性能改变所引起的，一般更换热敏电阻即可。如果经以上检修均不起作用，则可判断为IC1微处理器内部局部电路有故障。
三、主控制电路故障检修实例
[例1]故障现象：整机不能正常启动。
检修：当接通电源后，用遥控器不能启动，且蜂鸣器和指示灯均无正常反应。即使按动室内机应急开关也无法正常启动。检查了所有电压均正常。接着检查复位电路有关元件均未发现异常，而是微处理器的时钟晶振电路已停搬，检查振荡电路外围元件均正常，说明是X01晶振已损坏，换上新的4MHz晶振元件后试机，一切恢复正常。
[例2]故障现象：接通电源后用遥控器操作，有时正常，有时失灵。
检修：由于遥控器的发射标志有闪烁，且用调幅收音机探测试验，也有“嘟嘟”声，遥控器基本正常。经更换红外接收头，故障依旧。于是按附图所示。检查相关的R75、C71和接插件时，发现R75一端虚焊，将其重新焊接好后试机，恢复正常。
[例3]故障现象：整机不能正常启动。
检修：首先检查各级各组电压均正常。
按强制启动按钮，空调器也不能正常启动运行，故怀疑复位电路有故障。用万用表测量IC1 12脚电压，在启动时没有5V高电平信号，检查IC4 ③脚却有5V电压，检查复位电路R42、C41、c42、R43等有关元件，发现C41(10uF／50V)电解电容有严重漏电现象，经更换后，一切恢复正常。
[例4]故障现象：不能制冷，也不能制热。
检修：首先检查电源部分发现+5V电压尚正常，而+12V电压却只有7V左右，更换IC2(CW7812)稳压块后，故障依旧。经检查12V输出端有关元件C03、C04时，发现C03电解电容有漏电现象，使IC7、IC8及继电器等无法正常工作，导致空调器制冷、制热功能均失效。更换C03(470uE／25V)电解电容后试机，故障排除。
