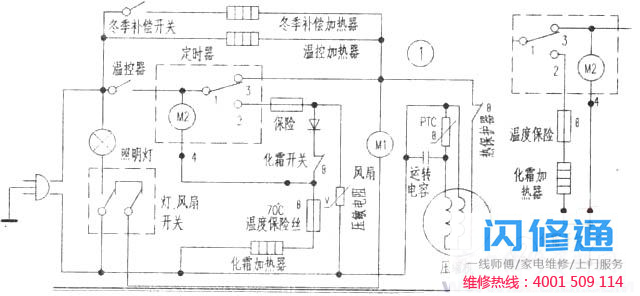

在用户使用的冰箱中，无霜冰箱的控制电路相对复杂。故障发生后，有时会认为是制冷系统造成的，但实际上是电路故障造成的。一、凌无霜冰箱电路图如图1所示。.jpg)
除霜部分的工作原理是：前一次除霜后，除霜定时器的触点1和触点3接通，定时器与压缩机和风扇同时运行。除霜定时器与除霜加热器串联，但由于除霜定时器的内阻较大，除霜加热器的内阻较小，大部分电压施加在除霜定时器上，除霜加热器产生的热量很少。当除霜定时器和压缩机同时运行8小时时，定时器的触点1和2接通。除霜加热器通过安全除霜开关直接通电除霜，除霜电机通过除霜温控开关短路。除霜计时器停止。当蒸发器表面温度在结霜除霜后上升到10-16时，除霜温度控制开关的触点断开除霜电路，除霜定时器开始工作。运行约5分钟后，触点1再次与触点3连接，自动除霜过程完成。压缩机和风扇再次开始运转，进行制冷。然后，当蒸发器温度降至除霜温控开关的复位温度时，温控开关关闭除霜加热器，为下一次除霜做准备
二、箱体电路故障排除当出现制冷效果不好或不除霜等故障时，首先要检查压缩机通电后是否能正常工作并制冷。如果能正常制冷，那么可以检查控制电路(重点是除霜电路)。1.检查风扇是否能正常运转。无霜冰箱依靠风循环。如果风扇不转动，冷空气就不能扩散和循环，这将影响冰箱的制冷效果。结果冷藏室温度降不下来，制冷效果不好。2.检查除霜电路是否良好，测量限温保险是否良好，除霜加热器是否开路。3.取下除霜定时器，检查定时器电机是否打开；检查通电测试是否自由运行。用手慢慢顺时针拨动凸轮，使定时器处于除霜和连通状态，检查触点1和触点2是否接通；拨另一个角度，检查触点1和触点3是否可以连接。如果正常，可以连接到电路上电运行。当压缩机运行至温度降至-5时，应打开除霜温度控制开关。此时，将除霜定时器设置在除霜位置，看除霜加热器是否能通电加热。如果能加热，说明定时器已经上电。几分钟后，触点1和触点3接通，打开制冷回路。如果除霜温控开关不动作，当温度在65-75之间时，温度限制保险丝会熔断。从以上检查过程中，基本可以判断除霜定时器和除霜温控开关是否正常，找出故障设备。
3.注意事项1。尚领冰箱有两种电气原理图。图1是早期I型产品示意图。但二类机原理大致相同，区别在于除霜电路，这是由于除霜定时器的结构不同(如图2所示)。图1所示的型机器采用DBZ-802-型定时器；图2为后期产品(型机)，使用的定时器型号为dbz-802-型。2.两种定时器的区别在于，I型定时器的电机线圈接在触点1和4上；ii型电机线圈连接到触点3和4(见图2)。如果两种除霜定时器弄错，会导致故障一直被排除。3.除霜温控器的关闭温度在-5左右，开启温度在13左右，常温下总是开启的，测量时要注意避免误判。其他品牌的无霜冰箱的原理
