志高KFR-32数模空调控制电路原理

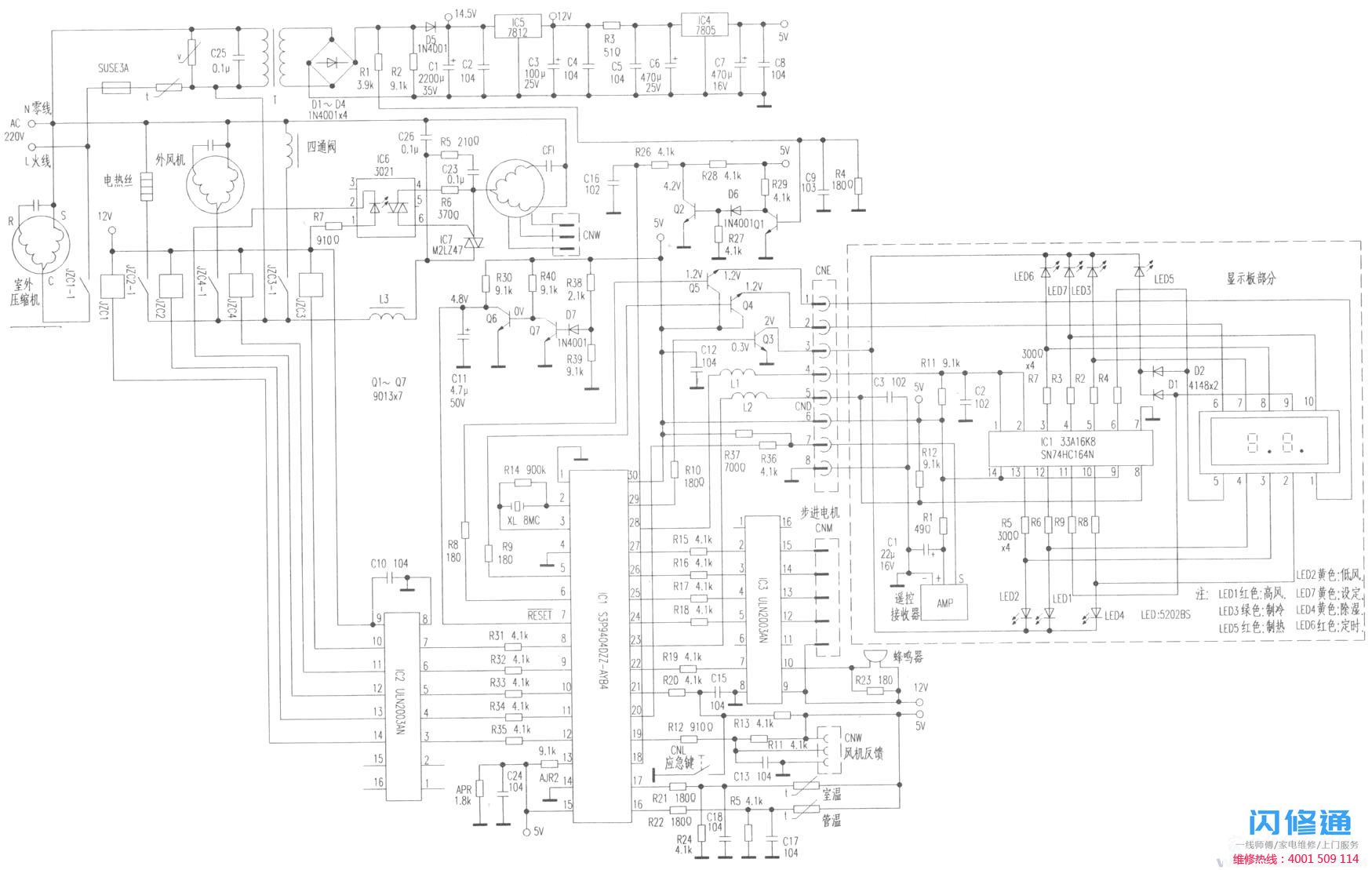

志高品牌KFR-32D/A (KFR-23GW/D，KFR-35GW/AD)液晶显示系列分体空调采用动态屏幕显示运行状态，清晰直观。根据物理映射，控制面板的电路图如附图所示，以供维护参考。

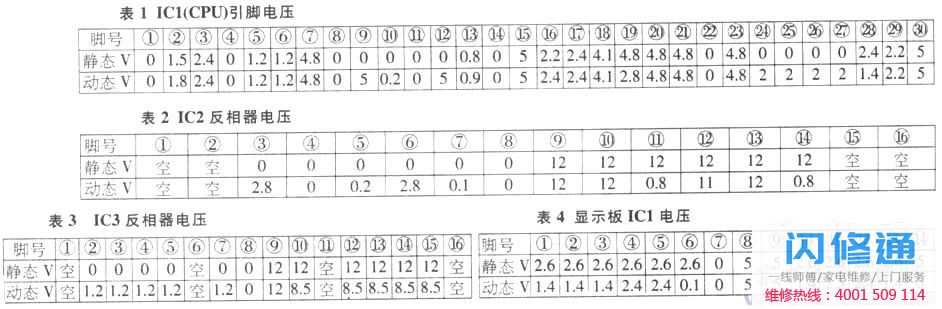

1.电路简介1。电源电路的220伏市电接入控制板电路，一路由变压器降压，由D1 ~ D4通过SUSE3A保险丝整流，稳压器IC5和IC4分别输出12V和5V。2.IC1徽处理器(CPU)采用三星S3P9404DZZ—AYB4芯片，30针为5v电源端子；和引脚是振荡(8MHz)晶体振荡器的接入端子；复位端子引脚和Q6、Q7等。构成一个复位电路(这是CPU正常运行的三个要素)。3.室内风机调速电路本机调速电路采用双向可控硅调节风速。控制板设有教育电压过零检测电路，由D1 ~ D4、Q1、Q2等组成。整流后，由于滤波电容被二极管D5隔离，过零信号电压可以取出。通过零检测电路，晶体管Q1在零交叉时截止，其集电极处于高电平，Q2饱和并导通，其集电极处于低电平，CPU18引脚检测低电平(零交叉点)。过零后，由于基极电压上升，Q1接通，Q2断开，CPU18}引脚检测到一个近似梯形的高电平，在1/2周期内有一个过零点。CPU引脚输出控制脉冲串，Ic212引脚通过IC2(VLN2003AN)反相器引脚输出脉冲电压，IC6(MOC3021)光耦隔离输出触发脉冲触发三端双向可控硅IC7。改变触发导通角可以改变室内风扇的转速。并通过连接器(CNW)将风扇速度(信息)反馈给CPU19引脚；处理后，参与脚的团队发出调节信息，控制室内风扇的转速。4.指示电路显示板的解码器IC1采用SN74HC164N，由CPU23和28引脚控制，显示温度和故障码等。此外，机器通过不同颜色的发光二极管显示空调的当前运行状态。(1)制冷模式：LED1为红色，LED3为绿色，LED7为黄色。定时状态LED6发出红光。(2)加热模式：LED1红、LED5红、LED7黄发光。(3)除湿模式：LED2黄、LED4黄、LED7黄发光。开机后机器不工作时，显示器不显示任何东西(其他型号处于待机状态时，红色指示灯亮起，表示电源已打开，处于待机状态)。5.人机对话人机对话是操作的表现，通过LED指示、屏幕显示、蜂鸣器声音来进行。蜂鸣器与变频器IC3的脚相连，由CPU22的脚控制。当按下遥控器的功能键时，相应模式的指示灯亮，同时蜂鸣器鸣响。6.温度采样电路空调常用的感温包(传感器)有两种，一种是安装在回风口附近的室温感温包，另一种是安装在蒸发器盘管位置的盘管感温包。空调常用负温度系数，即温度越高电阻值越小，常温下电阻值约5k。常用型号有3470和3274。本机的传感器通过带R24和R25的室温(或管温)传感器，由5v电源分压，送至CPU17和16引脚，控制空调自动启停。7.应急钥匙CNL位于室内面板的右侧，有一个触摸开关(应急钥匙)。当没有遥控器时，按此按钮启动空调(制冷模式)。8.8的工作状态。IC2和IC3逆变器是电力驱动逆变器。当外部风扇需要工作时，CPU的引脚给Ic2的引脚一个高电平，引脚IC211变为低电平，JZC4的继电器线圈通电拉进，外部风扇通电工作。如果需要四通阀或压缩机工作，原理是一样的。由IC3反相放大器驱动的负载是用于控制摆动的摆动步进电机
