海尔KFR-25空调维修

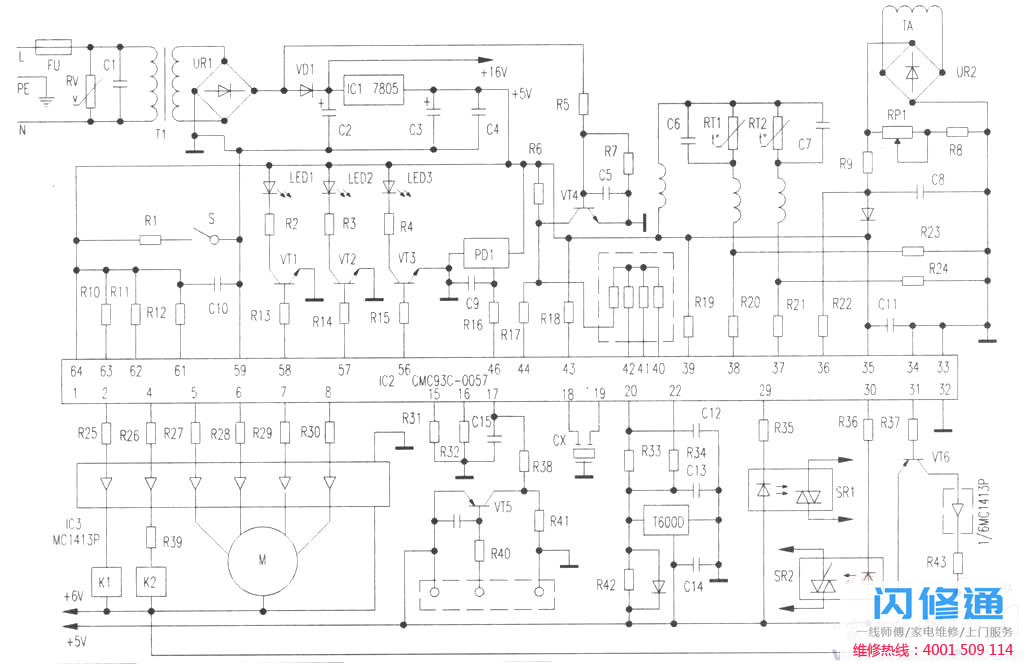

机器控制电路的简图见附图，以供参考。大修：首先检查电源电压是否正常。关闭紧急开关s，但整机仍不启动。检查调压器IC1(7805)的输入/输出端没有16V或5V电压，并确定故障出在前面的降压整流部分。测量电力变压器t的二次交流电压输出正常，但整流桥UR1输出端没有DC电压输出，判断整流桥UR1损坏。更换后，再次尝试机器，启动工作恢复正常。如果紧急开关S关闭，空调单元可以正常启动和运行，遥控器或遥控接收器PD1可能会损坏。这个时候用同类型的遥控器测试机器，很可惜。如果工作正常，请更换遥控器。2.故障现象：空调通电后无法启动，紧急开关S闭合后无法启动。检修：检查市电和16、5V DC电压是否正常。检查连接到Ic218和ic19引脚的晶体振荡器是否完好无损。将IC244引脚的电压测量为0V是不正常的，但正常情况下应该是0.8V。检查电路中的电阻R6是否开路。更换电阻R6后，空调机组恢复正常运行。3.故障现象：电源正常，能冷不能热。大修：电源正常冷却表示主机和控制电路中的主要部件没有损坏，温度设定正常。所以重点检查集成块IC 2的引脚，加热时应该处于高电平。高电平经IC3反相输出低电平，继电器K2拉进，常开触点接四通阀线圈电源，四通阀被电拉进反相实现加热。经调查，针脚为高电平，继电器K2已拉进。判断四通阀线圈损坏，被测线圈已打开(正常电阻应为1.3k)。更换四通进料线圈，加热恢复正常。
