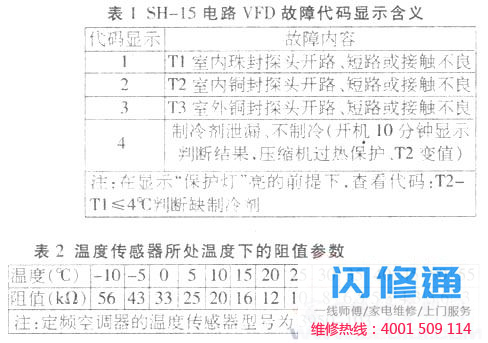

故障现象：制冷运行启动10分钟后，VFD不冷却，“保护灯”亮，显示故障代码“4”。分析维护：机器主控板采用Shinco SH-15电路，主控芯片(CPU)采用三菱M3850ES。故障代码由VFD荧光显示屏显示，显示含义见表1。.jpg)

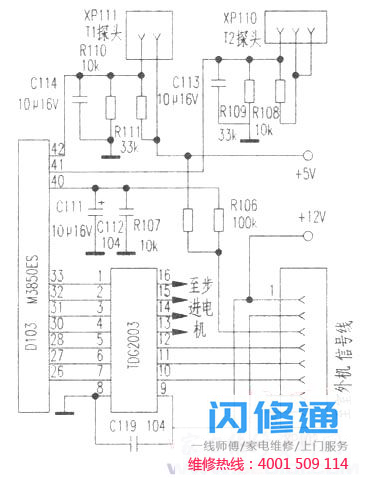

根据新科SH-15回路VFD中显示的故障代码“4”的含义，结合维修经验，造成这种现象的原因有四：一是制冷剂泄漏导致铜封探头T2与珠封探头T1之间的温度小于等于4，使CPU判断制冷剂不足；二是铜质密封探头T2有缺陷或位置不当导致测温电路分压值不正确，使CPU误判制冷剂不足；三是压缩机不能正常运行，导致没有制冷或制冷效果差，使CPU判断不制冷；第四，信号线有故障，导致压缩机运行不正常，让CPU判断不冷却。为了正确判断故障原因，应首先进行以下测试：1 .检查制冷系统的压力。启动并运行几分钟。压缩机运行时，测量低压侧压力是否在0.46 ~ 5.0兆帕和5.0兆帕之间。如果低，添加制冷剂。2.检查测温分压电路是否正常(局部电路见附图)。首先，拔下插件XP111和XP110，分别测量温度传感器T1和T2的电阻值(室温下的电阻值见表2)，如果相差较远，则更换；如果传感器正常，则检查针脚D10342和41上的电压，看它是否会随着传感器的电阻而变化。如果不是，检查5V、R110、R111、R108、R109、C114、C113等。如果变化正常，则检查线圈温度传感器T2是否定位不正确。如果这里的温度高(如果两个毛细管中的一个被堵塞，堵塞处的温度相对较高)，T2探针可以移动到低温并固定。3.检查压缩机运行是否正常，将钳形表夹在电源线上，继电器K304拉进后观察工作电流(正常值应为10.6 A)，电流极低时检查继电器K304、压缩机线圈和过热过流保护器。如果电流过高，可以检查压缩机是否锁死转子、卡轴、电容不良、线圈短路，或者判断系统中是否有过量制冷剂。4.检查信号是否正常，首先检查室内外信号线的连接位置是否正确，或者检查信号线是否有接触不良、错位等故障(尤其是延长线的连接)；其次，测量信号线的控制电压是否符合要求，比如XP305的引脚的12V是否正常，当引脚被继电器K304拉入时为0.7V，释放时为12V。如果某个引脚电压异常，逐个检查12V电源、驱动继电器线圈、驱动块D105、D103。.jpg)
