东芝GR18X和GR20X系列冰箱由温控、除霜控制和电源组成。本文介绍了其除霜电路的工作原理、常见故障的原因以及检查和维修方法，以供参考。.jpg)

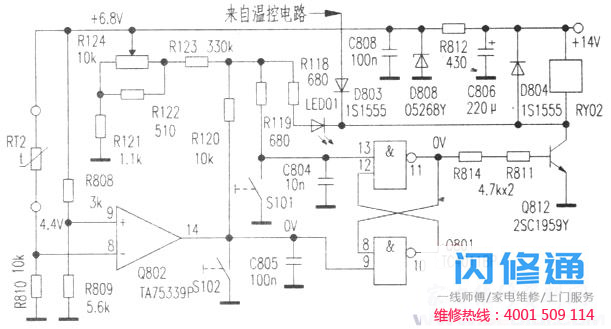

一、除霜控制原理本机采用半自动除霜方式。除霜控制电路如附图所示。当冷冻室的霜层厚度达到10毫米左右时，可以进行手动除霜，即通过手动触发控制，将缠绕在冷冻室蒸发器上的电热丝加热除霜。当温度升至8.5时，自动切断电热丝的电源，启动压缩机制冷。RY02是一个控制继电器。当RY02拉进时，其常开触点接160电热丝除霜。释放RY02时，除霜电热丝关闭停止加热，同时开启防冻电热丝(两根5k电热丝并联)，除霜和防冻电热丝只能交替工作。1.电路分析：电源电路输出14V DC电压给RY02供电，经R812限流、D808稳压、C808滤波后为控制电路提供6.8V工作电压。四个电压比较器Q802(TA75339P)中的一个用于除霜温度检测；RT2是负温度系数，安装在冷冻室检测除霜温度。双输入四与非门Q801(TC4011BP)中的两个与非门构成一个R-S触发器，除霜开始按钮S101和R119，除霜停止按钮S102和R120~R124，除霜指示灯LED01，限流电阻R118等。2.除霜时按下除霜按钮S101，R-S触发器的针脚13被拉低。如果此时冷冻室温度很低，那么RT2的电阻值比较大。用R810分压6.8V电源电压后，比较器的反相输入端引脚的电压低于未被R808和R809分压的同一个卡的输入端引脚的4.4V参考电压，比较器引脚14输出高电平，使R-S触发器引脚S101输出稳定的高电平，Q812导通。随着冷冻室温度的升高，R12电阻越来越小。当温度达到8.5时，比较器的8引脚电压超过9引脚电压，其14引脚输出跳至低电平。此时S101已复位并关断，r-s触发器的引脚13输入为高电平，因此r-s触发器的引脚11输出跳至稳定低电平，Q812关断，RY02释放，断电时除霜加热器停止工作，防冻加热器通电。如果除霜时按下停止按钮S102，R-S触发器的引脚9变为低电平，其11引脚输出跳至低电平，Q812关闭，除霜状态提前结束。另外，在除霜后期，随着箱内温度升高，温控电路可能会发出启动压缩机的信号，但由于D803通过Q812将启动信号旁路至地，所以在除霜状态下压缩机不会启动。
二、常见故障原因及维修1。故障现象：GR185冰箱，盒子冻住了，按除霜键不除霜，LED01不亮。分析与维护：(1)如果R-S触发器的引脚输入为低电平，可能是R810开路，RT2损坏，R808开路，C805断开或S102触点泄漏，Q802内部损坏；(2)根据S101，R-S触发器的管脚13没有低电平脉冲输入，大部分在S101接触不良；(3)R-S触发器输出端的引脚11始终处于低电平，这多半是由于Q801内部损坏或引脚脱焊开路造成的；(4)R814、R811、Q812开路，D804击穿漏电，RY02线圈开路或接触不良等。2.故障现象：在GR206冰箱中，冷冻室温度已超过8.5，但除霜加热仍不停止。分析与维护：(1)R-S触发器的引脚始终处于高电平，大部分是RT2和R809的开路。RT2性能变差，Q802内部损坏；(2)2)R—S触发器的引脚13始终为低电平，为R119开路脱焊，C804击穿，S101触点漏电；(3)3)Q801的内部损坏使其11个引脚的输出电平始终偏低；(4)Q812击穿漏电，RY02触点粘连无法分离。3.故障现象：在GR204冰箱中，除霜时压缩机开始自行制冷。分析维护：压缩机启动信号不能旁路，一般是D803故障、断路、脱焊造成的。
