海信KF-2506GW/BP变频空调硬件电路介绍(多图)

主要电器件简介室内机采用PG电机进行室内显示LED显示，室外机采用单速分接电机，室外机压缩机采用Xi‘庆安’变频压缩机电源模块，三菱15A(PS21564)室内外控制芯片分别采用ST8位单片机和富士通16位单片机，控制方式同KFR-3216GW/BP室外机采用热地设计，与KFR-2606W/BPA遥控器无人机对话功能，无室内温度检测功能。如果按下高效键四次，就可以直接从外部单元看故障指示灯，以前用过的检测工作在本单元仍然可以使用。室内机部分

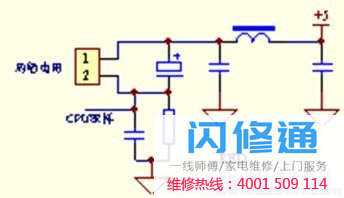

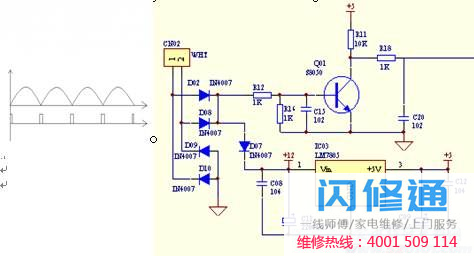

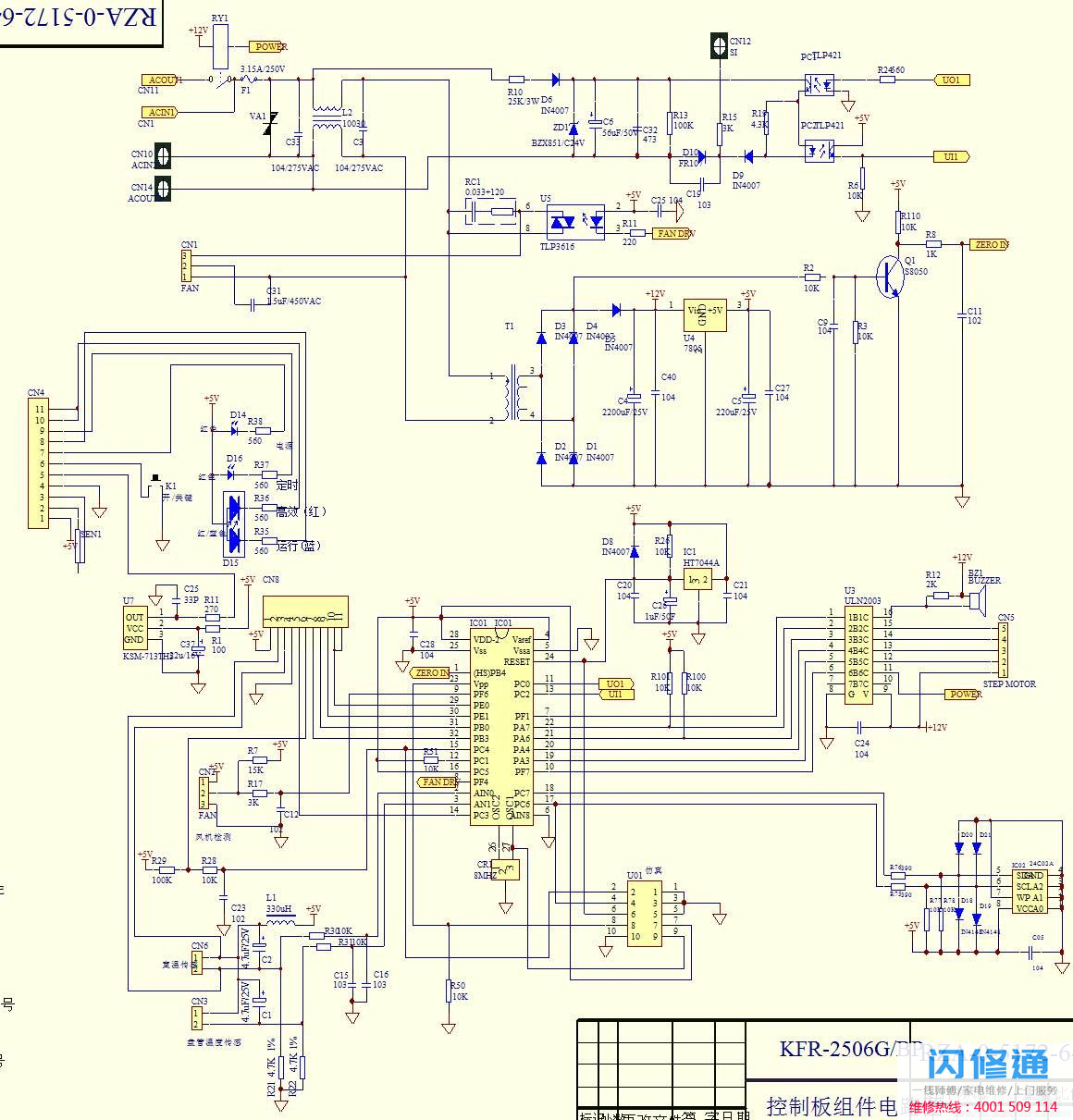

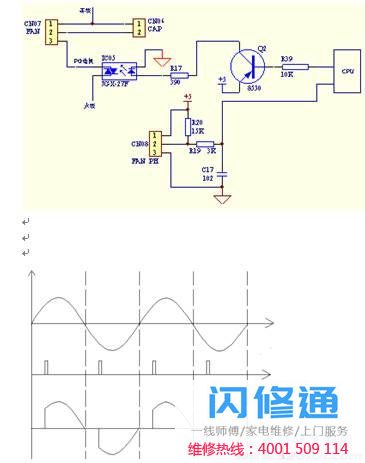

当室内机供电电路的三极管Q01和过零检测电路未导通时，B点电位约为5V(逻辑1)；当Q01接通时，点B的电位约为0(逻辑0)。当交流电每次过零时，三极管Q01导通，B点会产生一个脉冲送到CPU口，完成过零检测。

PG电机的控制原理采用东芝公司的TLP3526。

复位电路采用摩托罗拉公司的MC34064，特点是保证CPU的工作电压不会低于4.6V，如果电源电压低于4.6v，CPU就会复位。

传感器采样电路的热敏电阻在不同的温度下呈现不同的电阻值。

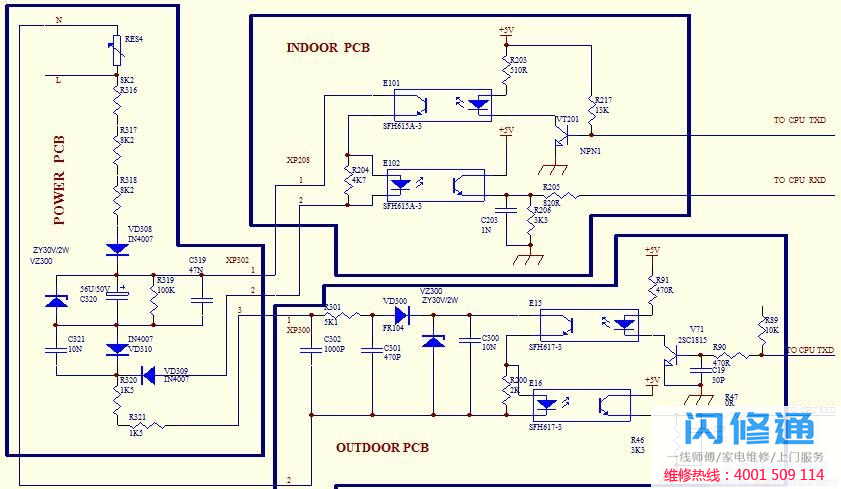

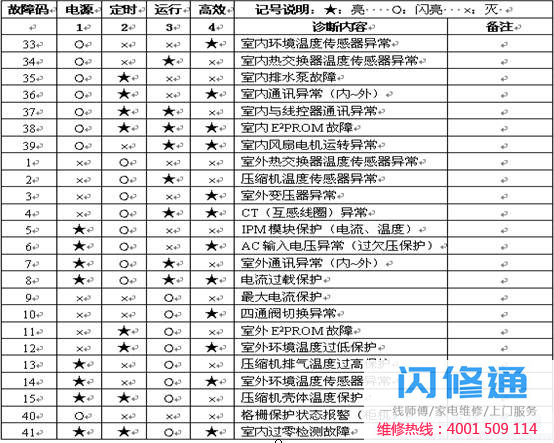

内部机器故障自检表

室外机

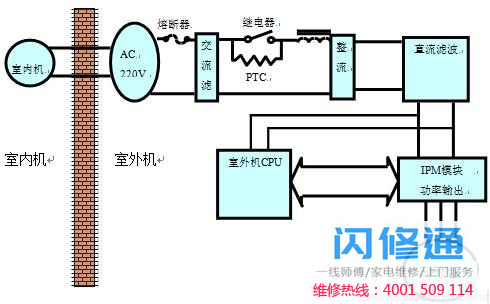

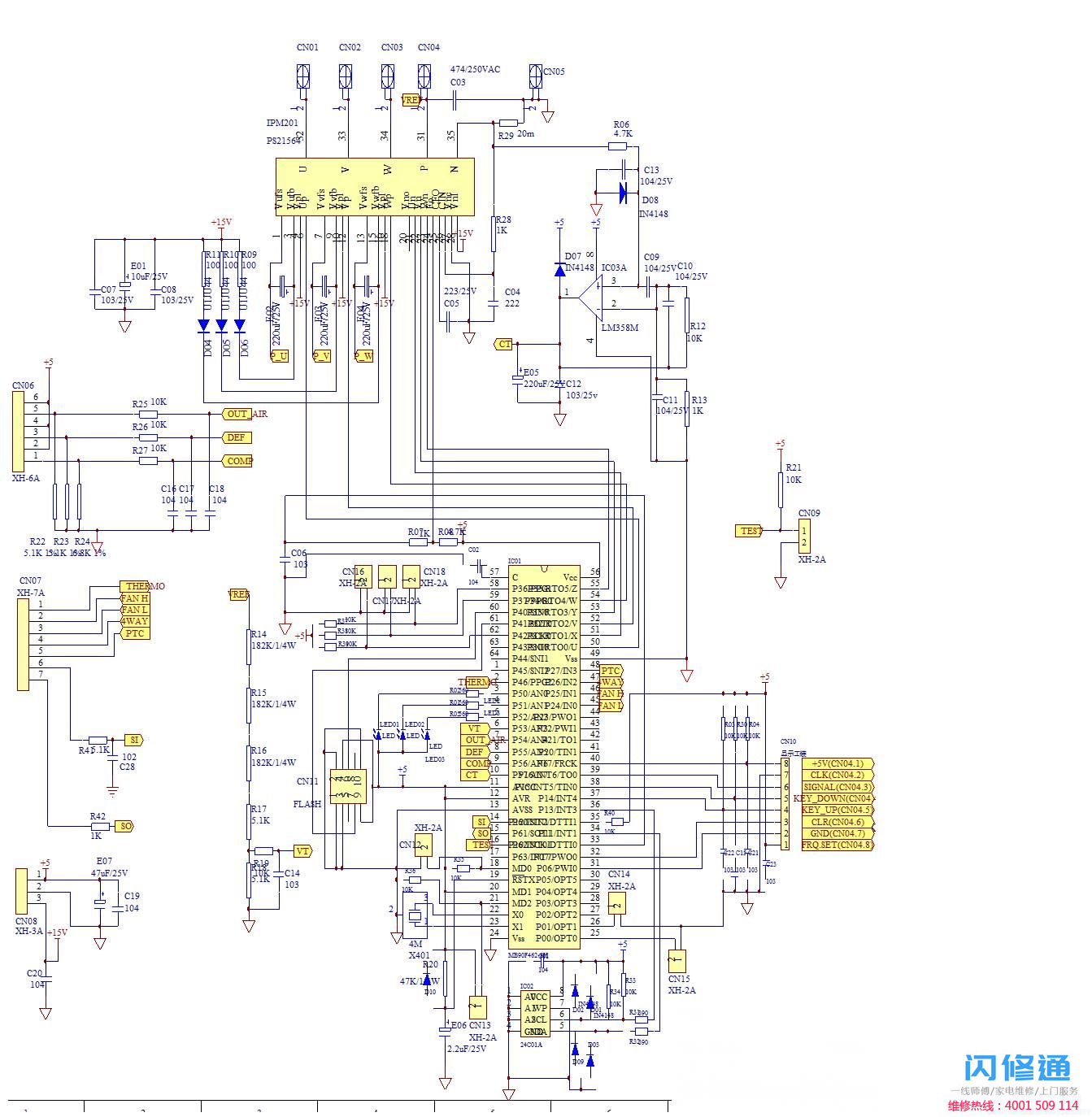

海信变频空调压缩机控制图

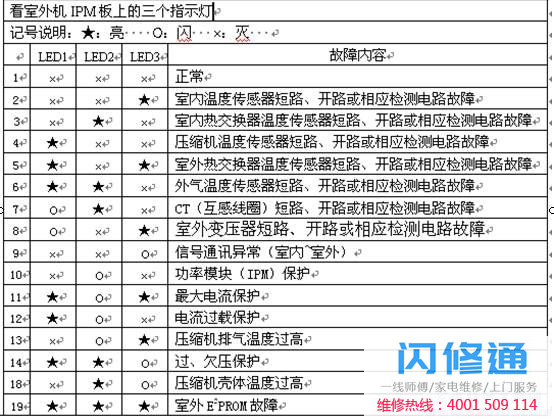

外部机器故障自检
