一、控制电路特点 长虹小青快变频空调室内外机均采用DC电机作为风机电机。压缩机采用无刷DC电机，转速调节范围为540-1800转/分。室内机有DC电机驱动电路，室外机有变频器控制压缩机和风扇电机。空调的控制功能主要由室内机的控制面板来完成。根据遥控器的操作指令，室内机的控制电路启动室内风扇电机，并将操作指令(包括制热、制冷和压缩机转速指令)传输到室外机的控制电路。室外机的控制电路接收到室内机发出的相关指令后，在控制室外风扇、四通阀和电子膨胀阀的同时，检测压缩机电机的旋转位置。并控制变频器的输出电压、电源的切换时间(换向时间)和压缩机电机的转速，以保证压缩机电机按照运行指令中的转速运行，然后将室外运行状态信息传输给室内控制电路。压缩机采用4极无刷DC电机，因此变频器对压缩机的供电率是实际旋转频率的两倍。机组停止运行后，电源继电器继续通电2分钟20秒，向室外机供电。二、主要部件的技术特点 1)室内风扇电机控制(直流风扇电机)。一个无级变速的DC马达被用来驱动室内风扇。在手动控制状态下，转速分四个阶段控制。在自动控制状态下，指定上限和下限，转速以10r/min为单位进行控制。2)室外风扇电机控制(直流风扇电机)。室外风机采用无级变速驱动，根据控制条件分为8档。当室外侧吹强风时，为了保护室外风扇电机，室外风扇有时会停止，空调在这种状态下会继续运行。当风扇因杂质、结冰等侵入而锁定时。空调运行停止，显示异常。3)压缩机的控制。改变压缩机的速度来改变制冷和制热能力。变频器首先将AC220V转换成DC，然后通过晶体管(6个晶体管)组成的变频模块控制压缩机的供电状态。通过学习和检测压缩机电机运行时的绕组电动势，检测电机的旋转位置和转速，然后改变变频器的输出电压、绕组电源的切换时间(换向时间)和压缩机的转速，使压缩机以与运行指令一致的频率运行，旋转一次，位置检测12次。压缩机的转速范围随不同的运行模式(冷却、加热和干燥)而变化。冷却操作：720-6600转/分钟；健康除湿运行：720-1680转/分；加热操作：6720-7800转/分；720吨/分钟。4)除湿运行期间的电子膨胀阀。电子膨胀阀用于改变制冷循环的节流阀，以实现最佳控制。在操作开始时，为了调整阀门的位置，将阀芯移动到与限位器接触的位置。这时，发出“咔嗒”一声。当遥控器停止运行时，将阀芯移动到全开位置，为下次开始运行时调整阀芯位置做准备。当温度传感器或阀门异常且阀门超出维修范围时，限制压缩机速度。此时，如果未显示异常检测漏气或循环堵塞状态下的循环，则停止空调运行并显示异常。过流预防控制。室外控制电路(逆变器)检测室外机的输入电流，压缩机电机在接收到室内侧的指令后开始运转。当电流值超过规定值时，室外控制电路会降低压缩机的转速，使压缩机电机在电流值不超过规定值的范围内，以最接近室内侧指令的速度运转。6)高负荷控制(防冻控制)。室内热交换温度传感器检测制冷剂冷凝物

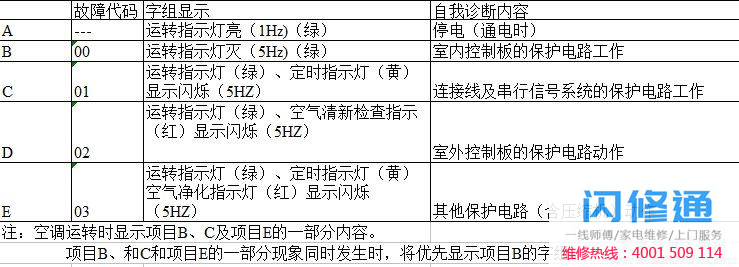

7)摆动叶片控制摆动叶片(水平摆动叶片)；根据运动状态(制冷和制热)，自动控制摆动叶片位置，按下风向键，自由设定上下摆动叶片位置。电子控制存储风键，设置摆动叶片位置，并自动将摆动叶片位置设置到存储位置，以便在下一次操作时扫风：如果在操作过程中按下扫风键，下摆动叶片将向一个方向扫风(当下摆动叶片从水平方向向上变化时，上摆动[页面]叶片扫风，此外，下摆动叶片扫风。)当选择自动运行的制冷除湿运行时，摆动叶片自动开始扫风。如果您再次按下“清扫按钮”，清扫将停止。8)运行功率损失。遥控器操作失电显示有三种“一”。“时间是15A”一。“当它是10A时，“一”是7。5 A .控制运行功率损耗，使空调运行电流不超过上述三个值。由“一。“成为一个。”一个。“一个接一个”变成“一个接一个”。当它变成“1”时，压缩机应该停止并再次启动，以防止计时器在计数后启动。第三，控制原理如下图所示.jpg)
