海信KFR-3202GW/BP空调原理及维护(多图)

1.功能简介1。独特之处：当采用独特新颖的制冷系统设计，但湿度较高，室内温度不想改变时，此功能可以除湿，使室内出风温度和进风温度基本一致，从而实现部分降温除湿，达到健康舒适的目的。2.功能介绍：外观新颖：选材精良，结构紧凑，弧形流线造型，线条简洁，豪华典雅，款式新颖，体现国际时尚潮流。微电脑控制：内置微电脑功能强大，彩色VFD和LED，显示清晰，遥控操作简单，使用方便。空调可以根据房间大小和人数自动调节室内温度和湿度，为用户提供舒适的空间。空气清新功能：在多种光催化剂的综合作用下，能有效去除室内空气中的烟雾、细菌和异味，为用户提供绿色健康的空间。12小时开/关定时：空调可定时开关12小时。夜间节能：此功能可自动改变室温设置，在为您提供舒适环境的前提下省电。防冷风功能：制热除霜运行时，此功能可有效防止冷风吹出，避免用户不适。室内机会延迟送风，保证正常运行时能吹出温暖舒适的空气。智能变频：采用双转子变频压力机，高效节能，微电脑控制。它根据环境温度控制空调的输出能力，实现对室内温度的快速准确控制。空调频率显示：室内机的彩色显示屏上有空调的控制频率显示图标，可以在空调运行过程中实时显示空调的频率变化。室内外温度监测和显示：室内机的彩色显示屏上提供了室内外温度检测和显示功能，可以显示空调运行过程中的室内外温度。超静音运行：完美的风道设计，最佳的进排气角度，让气流安静顺畅，噪音降到最低。彩色VFD和LED显示屏：室内机采用彩色VFD和LED显示屏，美观大方，装饰性强。故障自诊断：空调出现故障时，微电脑自动检测故障原因并显示在显示屏上，方便维修。人机对话功能：遥控器每分钟自动将用户的设置、检测到的“便携感”温度等参数发送给室内主机进行“人机对话”，使室内主机可以随时调整参数并进行相应的控制，从而实现时间切换机和“便携感”的功能。风速风向自动调节：室内机的风速可以设置为自动/高/中/低四种状态，通过改变风门叶片的角度，可以将空调的输出风吹向室内的各个角度。3.健康除湿运行在室内湿度高但温度低的条件下。使用该功能可以在强除湿的同时保持出风温度和进风温度基本一致，在不降低室内温度的情况下满足用户对湿度的要求。(见注)设置方法：无论空调是运行还是停止，按下健康除湿按钮，液晶显示屏上会出现窗口。取消方式：按“运行停止”按钮，停止空调，从而取消健康除湿功能。(注意：如果在运行健康除湿功能时要切换到其他运行模式，需要先按“运行14停止”按钮取消该功能，但直接按“模式”按钮无效。温度设定：“健康除湿”启动后，当前室内温度自动默认为设定温度，空调直接进入健康除湿运行。用户也可以使用温度设置按钮来设置所需的温度。注意：当设定温度与室内am相差较大时

一般来说，室内温度在23左右，相对湿度在40%-60%的范围内，人体感觉干燥舒适。常见的除湿方式是空调的弱制冷方式。制冷量比较大，除湿时室内温度会降低，适合在室内温度高、湿度大的地方使用。但是，当温度较低时，这种除湿模式无法运行或满足用户对室内温度的要求。该健康除湿方法采用独特新颖的制冷工艺设计，无需冷却即可除湿，可保证室内进出风温度基本不变，适用于各种场合的除湿。特别是在春秋季或梅雨季节，当室内湿度较高但温度不高时，健康除湿法比普通弱制冷除湿法具有明显的优势。[第4页]。制冷运行特别说明：制冷运行模式下，室内风扇不停止。即使压缩机停止工作，室内风扇仍然保持运转。除湿运行：当室内温度接近设定温度时，如果室内风速设置为自动，室内风机转速将被迫低速运行。制热运行：由于空调是通过吸收室外空气的热量来制热的(热泵系统)，如果室外温度过低，制热效率会降低。如果空调不能达到令人满意的效果，请使用其他加热装置一起工作。健康使用除湿：运行时，室内机管道内可能有制冷剂流动的声音。除霜：当室外温度过低时，室外换热器上可能会出现霜或冰，降低空调的制热性能。如果发生这种情况，空调的除霜将开始运行，室内机的风扇将停止(在某些情况下以非常低的速度运行)。几分钟后，除霜将结束，加热操作将重新开始。根据室外温度

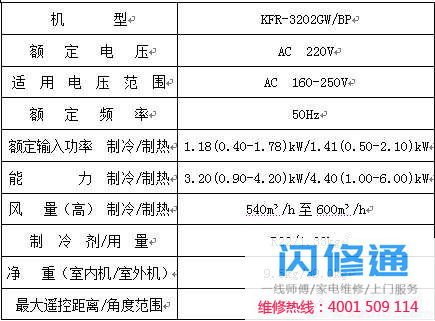

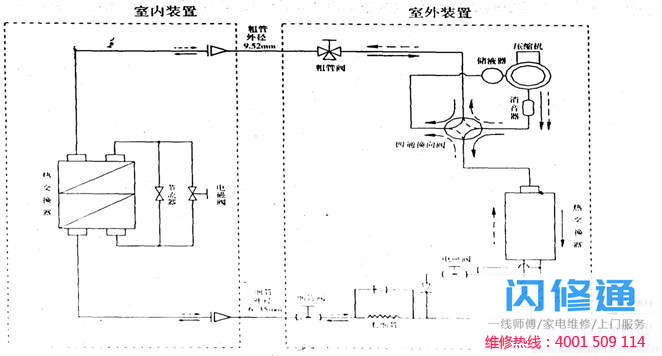

3、制冷剂循环流程图

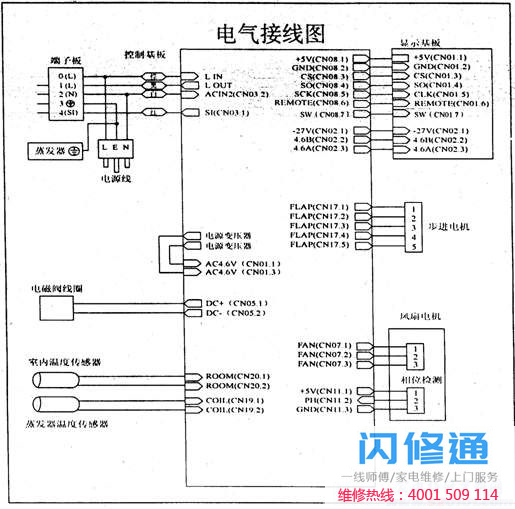

4、电气接线图
室内机

室外机

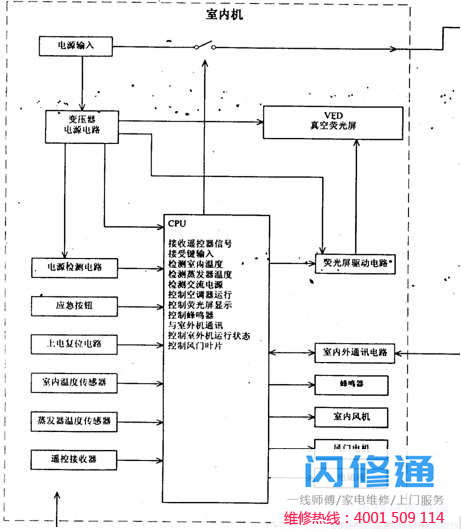

5、控制框图



三、维修常用部件的技术
1、变压器

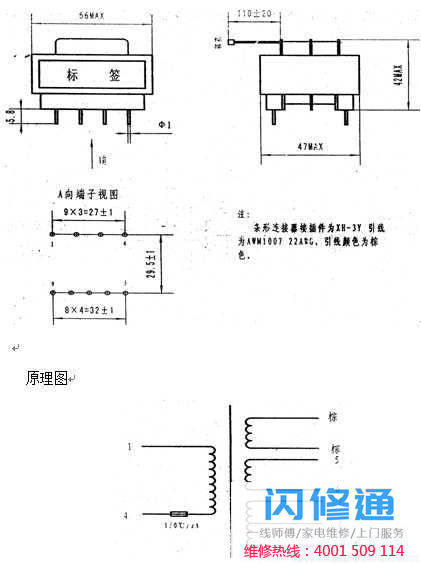

   外形结构及安装尺寸

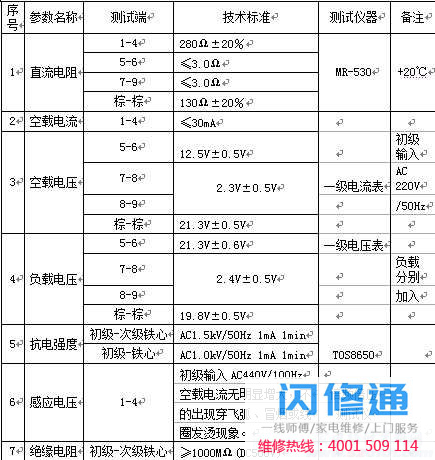

   电器参数
     总技术条件按照GB/T15290«电子设备用电源变压器和滤波总技术条件»执行
     安全指标按照GB13028-91«隔离变压器和安全隔离变压器技术要求»执行

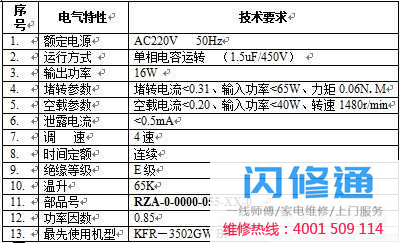

2、室内风扇电机
本机采用单相电容运转式异步电动机(型号:YYW16-4-415)

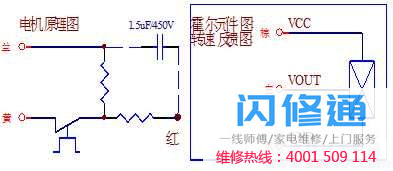

电器原理图如下所示

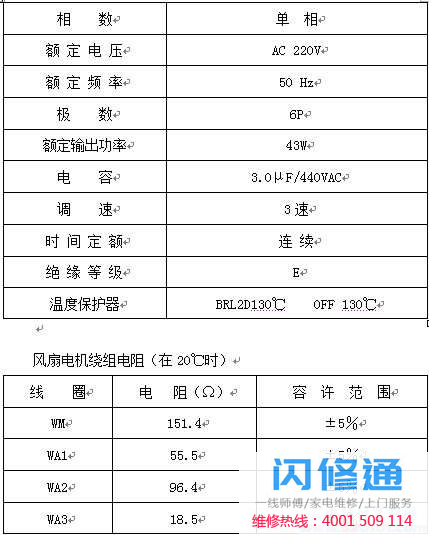

3、 室外风扇电机
本机采用单相电容运转式异步电动机(型号:UE6T-C41C4)
