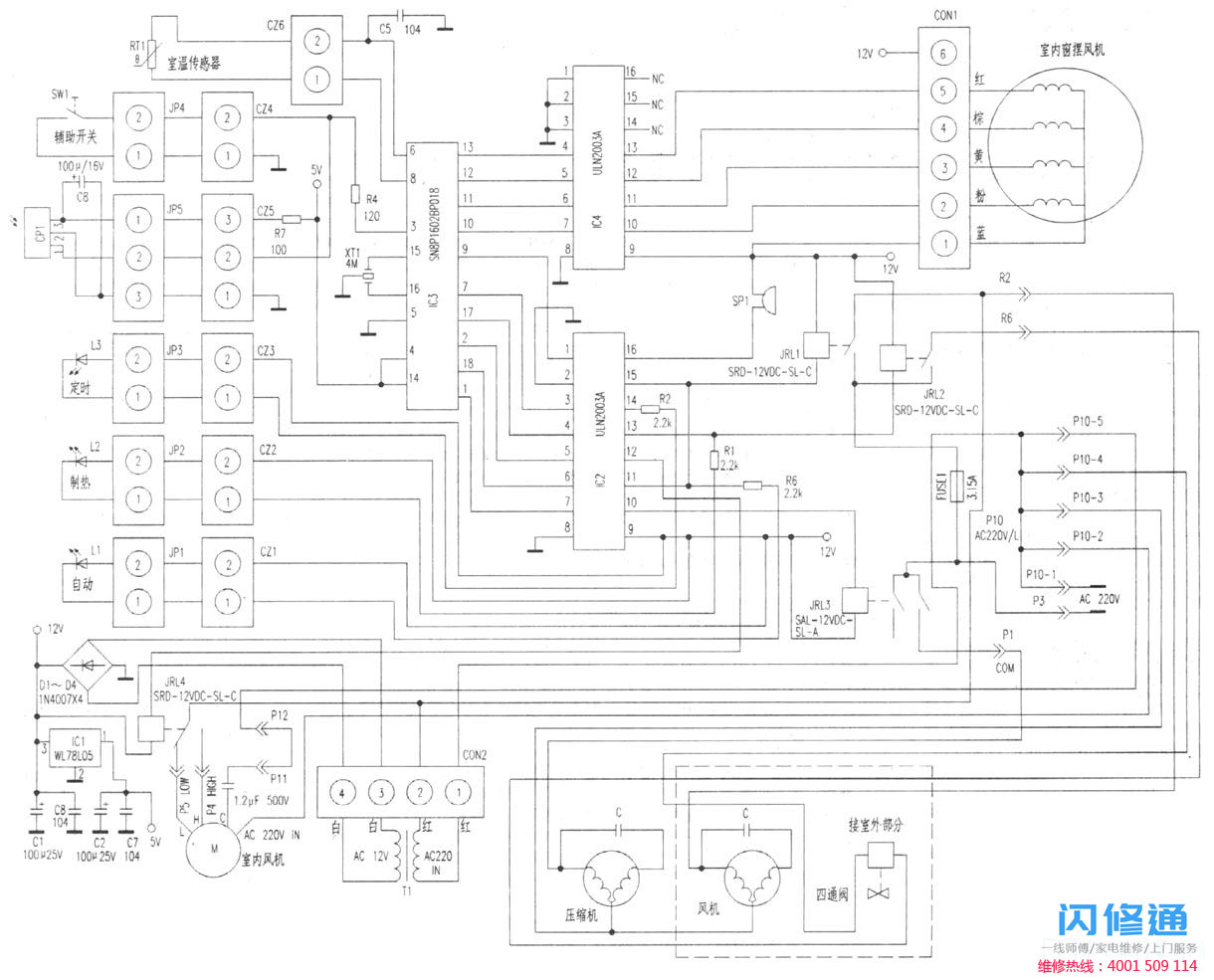

成远CY745万能空调遥控系统(带板安装)具有温度控制、除湿、风量风向控制、定时启停、压缩机延时启动等功能。适用于在旧窗口机上安装电子温控和遥控功能，在空调维修中整体替代温控遥控系统。附图是作者基于物理映射的遥控系统电路原理图，供参考。
成远CY745万能空调遥控系统(带附加板)整个系统由电源电路、微处理器(CPU)程序控制电路、输入检测电路、输出执行驱动控制电路等组成。
一、电源电路
220V交流市电直接给室内风扇、室外风扇、室外压缩机、室外四通阀等供电。通过输出执行控制电路。除压缩机电源外，其他电路负载均为保险丝1乘3.15安
12V DC由220伏交流市电经变压器T1变换、D1 ~ D4整流、C1滤波获得，为继电器驱动绕组、室内摇摆电机和蜂鸣器供电。
直流5V由12V整流后获得，经IC1(WL78L05)稳压，为CPU和外围电路提供稳定的电压。
.jpg)
二、中央处理器程序控制电路
CPU程控电路由IC3(SN8P1602BP018)单片机完成。系统采用内部电路复位。CPU内置D/A转换器和空调的各种控制功能(如解码遥控指令、检测各种功能、执行各种控制功能等)。).
1.钟脉冲电路
时钟电路由CPU 15、16针电路和XT1组成，其振荡频率为4MHz，是XT1的标称频率。
2.输入检测电路
1)室温检测电路由室温传感器(热敏电阻)RT1和C5，CPU 和的脚内电路组成。工作原理是：室内温度变化热敏电阻阻值变化CPU、引脚电压变化；通过比较CPU中不同温度对应的电压值来计算传感器的温度(室温)，从而控制压缩机的启动/停止。
2)遥控接收电路由集成红外接收头CP1、R7、C8、R4和中央处理器的内置电路组成。
3)辅助启动电路手动辅助启动电路由SW1、R4和CPU脚内电路组成，这样在遥控器损坏或维修时可以强制启动空调。
3.输出执行驱动控制电路
1)室内风扇控制电路由CPU内部电路、Ic2(ULN2003A)、12内部电路和继电器JRL4组成。室内风扇的电源由室外风扇电源(继电器JRL1)同步控制，继电器JRL4控制室内风扇的高低速绕组。
2)室内风向风扇(摇摆电机)控制电路摇摆电机为步进DC电机，驱动信号由CPU ~ 13引脚输出，摇摆电机内部四个绕组由IC4反相驱动，实现多角度送风。
3)蜂鸣器驱动电路由CPU内部电路、IC2和16内部电路、DC蜂鸣器SP1组成。当CPU的引脚9为高电平时，IC2的引脚16为低电平，SP1发声，通过遥控接收有效提示音。
4)室外压缩机驱动电路由CPU脚内电路、IC2和脚内电路和继电器JRL3组成。当CPU的引脚为高电平时，引脚IC2 10为低电平，继电器JRL3被拉进，压缩机通电。
5)定时状态指示电路由CPU内部电路、IC2和14个内部电路、R2和L3组成。当CPU的引脚为高电平时，IC2的引脚14为低电平，L3发光表示定时状态指示。本机的自动工作状态指示和加热工作状态指示附加在其他电路上，节省了CPU硬件资源。
6)室外风扇驱动电路由CPU 18脚内电路、IC2和IC11脚内电路和继电器JRL1组成。CPU引脚为高电平时，IC2 11引脚为低电平，继电器JRL1拉进，室外风扇通电。L1灯亮，表示自动工作状态。
7)室外四通阀驱动电路由CPU17脚内电路、IC2和IC 13脚内电路及继电器JRL2组成。当中央处理器的管脚17处于高电平时
