申鑫源SXY-983空调电控板原理及说明

本文所附SXY-983空调电子控制板的电路图是作者根据物理映射(元件编号由作者添加)制作的。

一、主要业绩

1.兼容253、285、388、09LV、09NV、903、973多功能、60、148等遥控功能。

2.抗干扰能力强，温度检测灵敏准确。

3.压缩机延时三分钟，制热防冷风，任意选择强、中、弱风速，自动，制冷，制热(暖)，除湿，通风。特别适用于分体式冷暖空调的改装和维修。

二.电子控制板的基本电路和主要功能测试

1.1的基本电路见图1。IC1(CPU)。

CPU的型号是EM78P447MAP，两行28针。引脚Vdd，5V工作电压输入端；引脚(RES)复位端子，正常工作时5V。26和27引脚外接4.0MHz晶振。MF47指针式万用表测得的电压为2.8V和0.6V分别。用DT890D数字万用表测量时，电压分别为2.4V和2.27V。脚是接地端子。

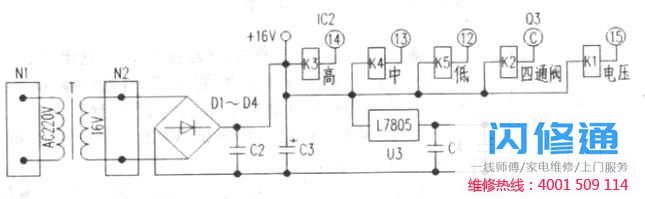

2.电源电路见图2。

220VAC由变压器T降压，二次电压为16.6 V，经D1 ~ D4整流，C2、C3滤波，得到16V DC电压，其中一个由五个继电器K1 ~ K5使用。另一个通道由L7805稳定，由C4和C5滤波，为中央处理器获得5V。

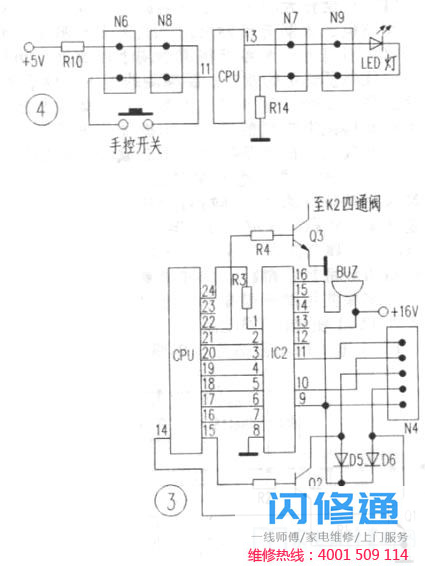

3.3之间的联动测试。CPU和IC2如图3所示。

(1)制冷功能测试。将220伏交流电的电源线直接连接到变压器T的初级绕组(不要穿过N1插座)，并用电工胶带(绝缘)包裹接口。在电控板接通AC16.6V电源的瞬间，蜂鸣器鸣叫：1)按下遥控器的开机按钮，绿色LED指示灯亮起；2)选择冷却模式“*”；3)选择最高风速“| | | |”；4)将降温温度设置为24(注意：当时室内温度为17，所以测温头用鼓风机加热)。等待(延时)三分钟后，如果听到继电器K3、K1的吸气声；或者用MF-47指针式万用表测量验证K3、K1的常开触点闭合，常闭触点断开，表示压缩机、风扇通电。此时，DT890D数字万用表测得的IC1、IC2引脚的正常电压值见附表。

(2)加热(加温)功能测试。

CPU 22的脚是四通阀的驱动控制口。把遥控器换成加热工作模式，设定温度还是24。当引脚22输出4.52 V高电平脉冲时，Q3导通，K2拉进，电压传输到四通阀。

4.紧急开关(手动开关)测试见图4。除了使用遥控器上的启停键，按下电子控制面板上的手动微动开关时，还应该听到继电器开关时的“滴答”声，绿色的LED指示灯会相应地亮灭，这样机器就可以在路肩自由运转并停止。
