格力RFD12(7.5)WAK柜式空调除霜电路原理及维护

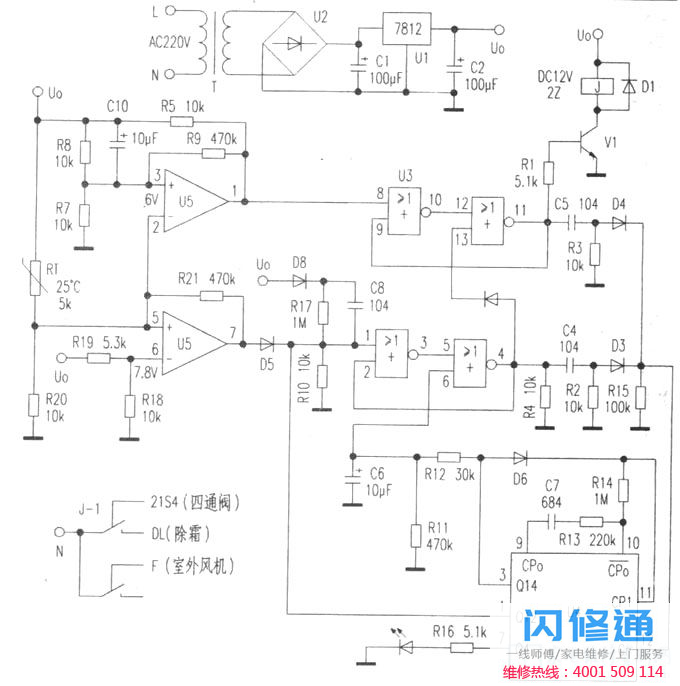

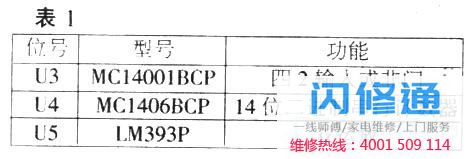

根据实物绘制的外机除霜电路图见附图，图中集成电路描述见表1。

一、工作原理

12V的稳定DC电压由电力变压器t、桥桩U2和稳压块U1(7812)作为主电源组成。

1.冬天室外温度比较低，打开电源后设置“制热”状态。通电初期，处于“除霜”状态，继电器j动作，室外风扇f和电磁四通阀21S4从零线切断，停止工作。当室外热交换器管温度升至24(RT电阻为5.2k)时，U5引脚同相端电压为7.9V，比反董端引脚高7.8V，使输出端引脚高，U3引脚高。、脚处于低位；针脚13为高电平，针脚11为低电平，V1关闭，j断电，除霜停止。或者，当除霜连续运行10分钟时，计数器U4的引脚的输出端(Q12)输出高电平，使得U3的引脚和13处于高电平，最后11个引脚处于低电平，V1断开，j断电，除霜停止。

2.在正常“加热”状态下，连续加热运行42分钟后，U4的引脚的输出端(Q14)处于高电平，使U3和U3 13处于低电平。此时室外换热器的管温低于7(RT电阻为10.4 K)，因此U5反相端的引脚电压比童童端的引脚低5.9V，输出端引脚为高电平。此时，C5和R3构成差分电路，使U4的12针复位端Cr得到一个复位脉冲，使所有输出端(Q1-Q14)复位在低电平，U4重新计时。除霜十分钟后，U4的引脚 (Q12)输出高电平；或者当室外换热器的管温升至24时，U3的针脚和针脚13处于高电平，针脚11处于低电平，Q1与J断开，除霜停止。此时，由C4和R2组成的差分电路提供复位脉冲，使U4复位并再次计时，加热一次，结束循环，继续循环。

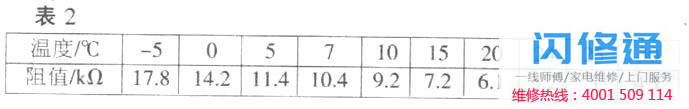

表2是室温负温度系数的耐温特性表。

二、故障排除示例

1.制热效果差，室外换热器结冰。

接通电源，测量U17的12V输出，桥堆U2损坏，导致除霜电路停止工作。用四个二极管代替U2除霜后，制热效果正常。

2.没有暖气

此时指示灯会亮，表示稳压和逻辑电路正常，U3 11引脚测到高电平，V1也正常，但电磁四通阀两端没有220V。检查室内电路板已接市电，检查除霜板连接端21S4与零线断开，不能连接，由此可见J已失效。更换继电器J后加热正常.
