科龙品牌KFR-28GW/BP变频空调，无制冷。它的压缩机可以正常启动，但在它降到设定温度之前就已经停止了。此时，故障显示E503和E504关闭，显示正常关机。

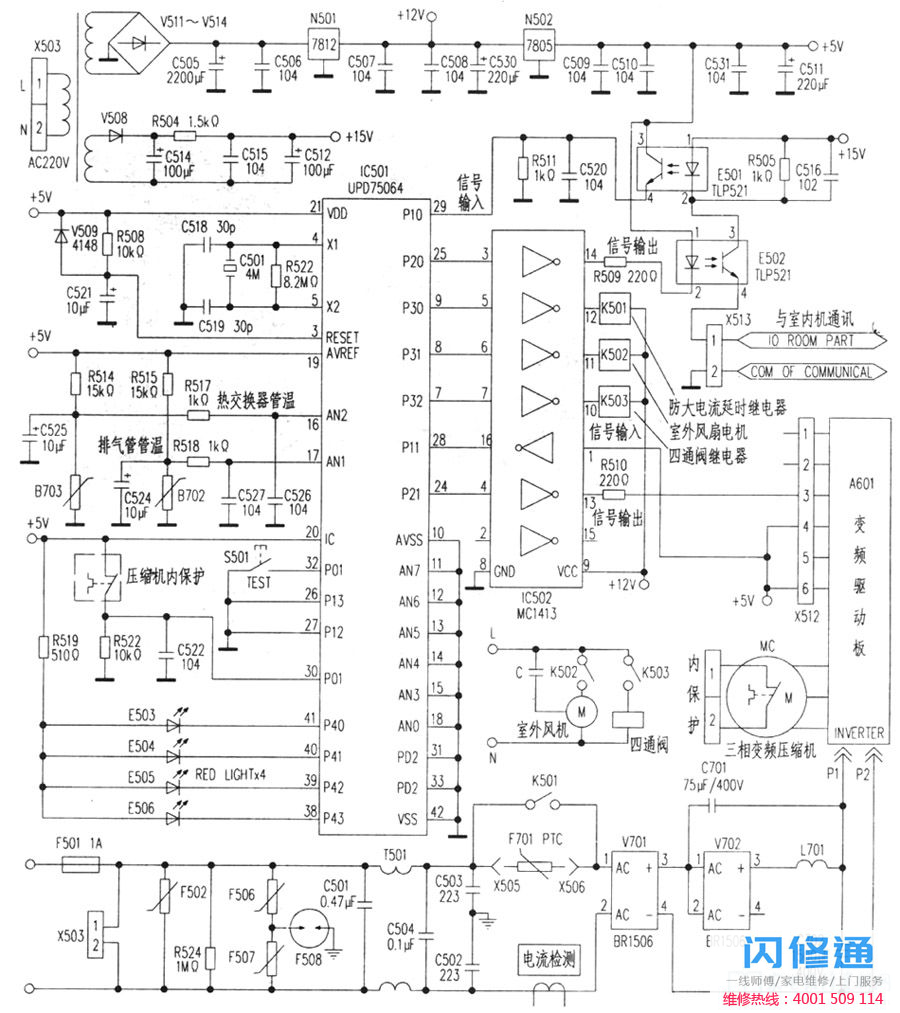

首先检查室内机温度检测电路。RT1和TT2的电阻值可以随温度变化，R240和R241、5V的电阻值正常，基本消除了温度检测电路带来的故障。检查室外机。变频空调的室外机电路主要由电源电路、控制电路板、变频驱动电路板、变频压缩机等组成。(见附图)。根据故障现象检查控制电路板和压缩机。首先检查压缩机三相绕组端的电阻是否正常，启动时用钳形电流表测量三相电流时是否有过流现象，用手触摸冷凝管时是否有过热现象。估计故障可能在控制电路板。
.jpg)
这个电路板是室内机电控制器和室外机驱动器之间的桥梁，起着指挥中心的作用。它收集室外排气管的温度，以防止压缩机过热。同时接收室内机发出的运行模式或温度信号，根据控制逻辑(单片机75064协调上述工作)控制室外风机、四通阀、压缩机运行或停止。每个电路的工作原理如下：
1.DC稳压电路的交流220V通过变压器降压输出在14V左右，然后送到二极管V511~V514整流，再通过三端稳压7812输出12 V，通过三端稳压7805输出5V。其中C505、C530、C511为电源低频滤波电容，C506、C507、C509、C510、C513为电源高频滤波电容。另一组变压器输出13V，由二极管V508整流，输出约15V的采样电压。这个电压只是整流，并不稳定，所以电压随电源电压而变化。其中C512、514、515为高低频滤波电容。
2.复位电路该电路由电容C521、电阻R508和二极管V509组成。C512第一次上电，相当于短路。此时，单片机复位端的引脚处于低电位，即复位开始。电容器C521充电时，其两端等效为开路，R508为负载电阻。
3.晶振电路该电路由4MHz晶振、电容C518、C519和电阻R522组成，为主芯片提供稳定的振荡频率。
温度检测电路室外管道温度热敏电阻B703和分压器R515构成管道温度检测电路，压缩机排气管温度热敏电阻B702和分压器R514构成排气管温度检测电路。以上电路都是通过热敏电阻将温度信号转换成电压信号，发送到主芯片进行自动温度控制。B703控制除霜，B702保护压缩机温度，C524和C525防止电压变化过快或高低频干扰。
5_ 1与室内机信号接收电路的通信电路：室内机的通信信号通过连接器x513和室外光电耦合器E501、E502形成控制回路，单片机的引脚29为信号接收端。
信号传输电路：单片机25针输出信号通过光电耦合器E501和E502室内外机通信信号连接器X513送到室内机控制电路。
6.带变频驱动信号接收电路的通信电路：变频驱动信号逆变驱动器MC1413的16个引脚单片机的28个引脚形成一条通路。
信号传输电路：单片机的引脚24逆变驱动器MC1413的引脚13 电阻R510变频驱动信号连接器X512的输出信号形成通路。
7.温度保护电路该电路通过连接器直接发送到单片机的30针，自动保护变频器压缩机外壳的温度。当单片机的30针为高电平信号时，压缩机工作正常；当微控制器的30个引脚为低电平时
9.单片机的继电器驱动电路-引脚构成室外风机、四通阀和防大电流延时继电器驱动电路。单片机的-引脚输出低电平信号时，继电器K501-K503不导通。单片机输出高电平信号时，通过反相驱动器变为低电平信号。此时，继电器K501-K503线圈通电，触点连接，电气部件受到控制。
根据用户报告，有时候开机会有空调。说明本机大部分电路正常，主要检查温度保护电路和温度检测电路。当发现IC501的引脚17时，电压表的指针波动。拆下C524和C527，发现电容C524漏电，此处电路板轻微氧化。更换同类型的电容器，清洗氧化处，然后开机进行故障排除。
这个故障是C524泄漏和电路板氧化造成的。当空气再次潮湿时，相当于热敏电阻B702两端的一个可变电阻，误认为压缩机过热，导致不正常停机。
