故障现象：维修一台凌BCD-180W无霜冰箱制冷效果差。用户反映，自第一次维修以来，不到半年的时间里，三个风扇电机连续烧毁。每次维修后，一开始制冷正常，半个月左右制冷效果逐渐变差，超过一个月不能使用。
故障排除：根据故障分析，除霜系统可能有问题。然后先打开冰柜前面的盖板，发现蒸发器已经积满了霜，密不透风。难怪制冷差。看着风扇电机，风扇叶片已经被霜挡住了。找到除霜定时器，将手动旋钮拨到除霜位置，观察除霜情况(冰箱始终通电)。5分钟内，除霜定时器内部触点动作，停止除霜，压缩机开始运转，再次开始制冷，说明除霜电路有问题。断电后，试着拔掉压缩机过载保护器上的连接，然后将定时器手动旋钮拨到除霜位置，然后接通电源。除霜将正常进行，直到除霜完全结束。风扇马达被拆下来，经测量已烧坏。由于用户举报连续烧坏三个风扇，不可能只换风扇。参照电路图仔细检查后，发现除霜定时器使用不正确，最后一个维修人员误将802-1(以下简称型)更换为802-2(以下简称型)。作者换上正确型号的定时器和新风扇后，麻烦就消除了。
故障分析：

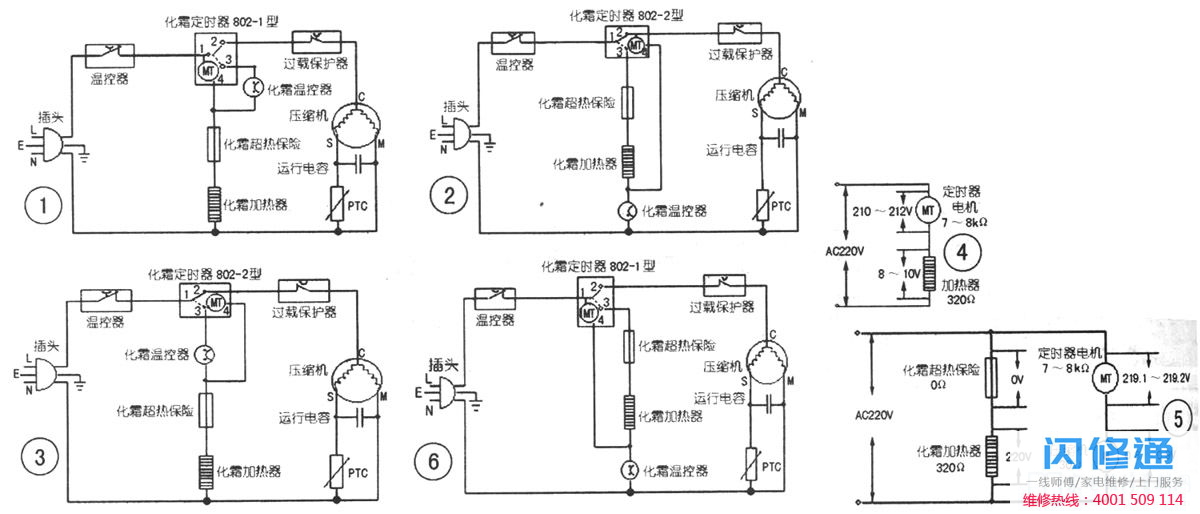

1.尚领无霜冰箱有两种除霜电路，分别如图1和图2所示。
.jpg)
2.两种除霜回路的区别：两个定时器的内部结构和除霜元件的连接方式不同。图1采用了一种定时器，其特点是定时器内部的电机两端通过1-3个触点与除霜温控器并联。图2使用两种类型的定时器，其特征在于定时器的内部电机与除霜加热器和除霜过热保险串联，然后连接到定时器的内部触点2和3。无论是制冷状态还是除霜状态，触点2、3都处于开路状态。
3.两种定时器的比较：内部触点1和2的接通时间约为8小时；1和3的接通时间约为2-10分钟；定时电机相同，DC电阻在7-8 K左右，区别如下：型定时电机内部触点接触点1，触点1外接温控器；II型定时器电机内部触点接触点2，外部负载保护器接。
4.如果型定时器被型定时器错误替换，电路图如图3所示。从图中可以看出，制冷时与图1相同，而除霜时，定时器内部触点1-2断开，1-3接通，加热器通电除霜。同时，由于定时器电机与压缩机主绕组串联后再与加热器和除霜过热保险两端并联，定时器电机的电阻值(7-8 K)远大于压缩机主绕组的电阻值(7-20)，施加的电压几乎是220V，此时压缩机主绕组只相当于“粗”线接通电源。所以定时电机也是一边除霜一边工作，触点1-3只接通2 ~ 10分钟。所以每次除霜时间短，不彻底，就会造成蒸发器表面霜层越积越厚，制冷效果越来越差。最后，太厚的霜层会堵塞风扇叶片，烧坏风扇电机。
5.要点：无论是与加热器串联还是并联，两个除霜定时器内部的电机都可以工作和计时。分别如图4和图5所示。
最后，你可以分析一下，如果II型定时器被I型定时器误替换(如图6所示)，故障现象和后果和上面的情况一模一样。
