海信KFR-28GW/Bp×2一拖二变频空调电路图

一、海信KFR-28GW/Bpx2型一对二变频空调室内机电源及通信电路

海信KFR-28GW/Bpx2型一拖二变频空调室内机电源、通信电路

二.海信KFR-28GW/Bpx2一拖二变频空调室内机主控电路

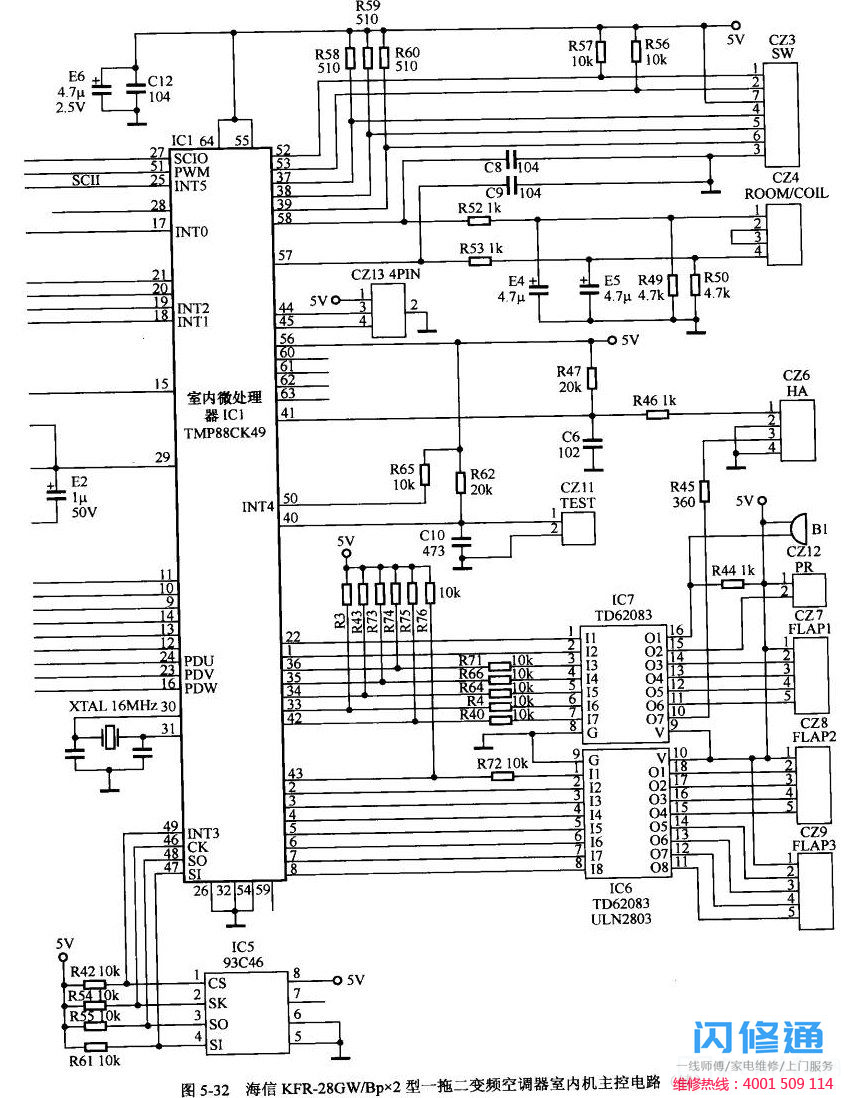

海信KFR-28GW/Bpx2型一拖二变频空调室内机主控电路

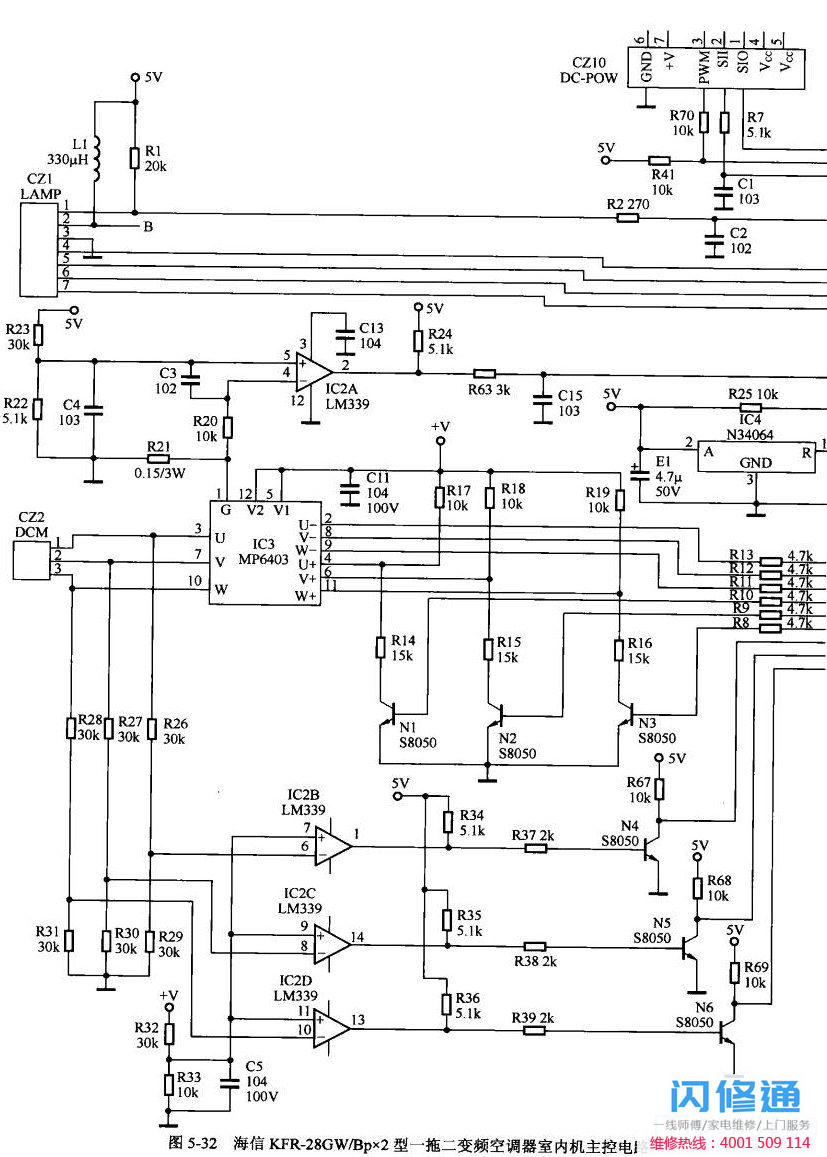

海信KFR-28GW/Bpx2型一拖二变频空调室内机主控电路（续）

Iii .海信KFR-28GW/Bpx2一对二变频空调室外机开关电源及主控电路

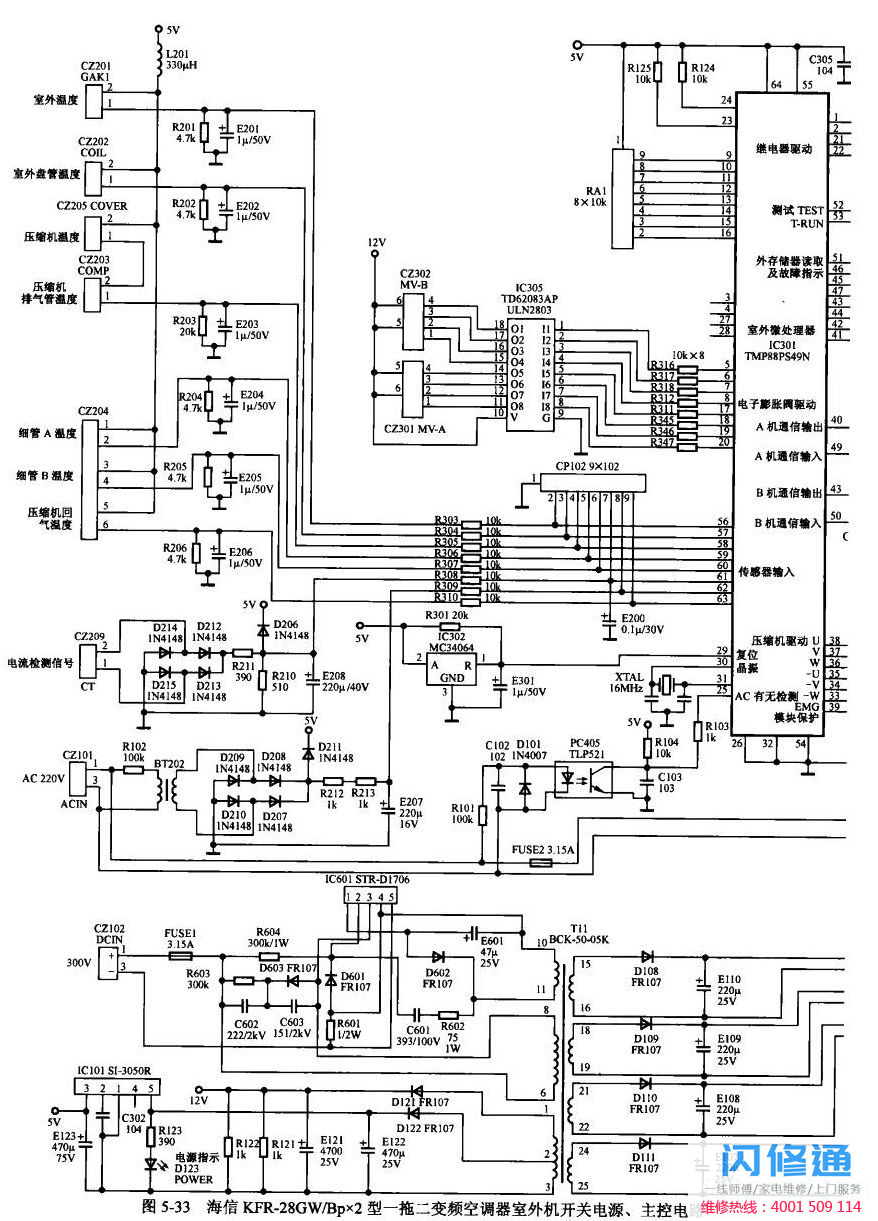

海信KFR-28GW/Bpx2型一拖二变频空调室外机开关电源、主控电路

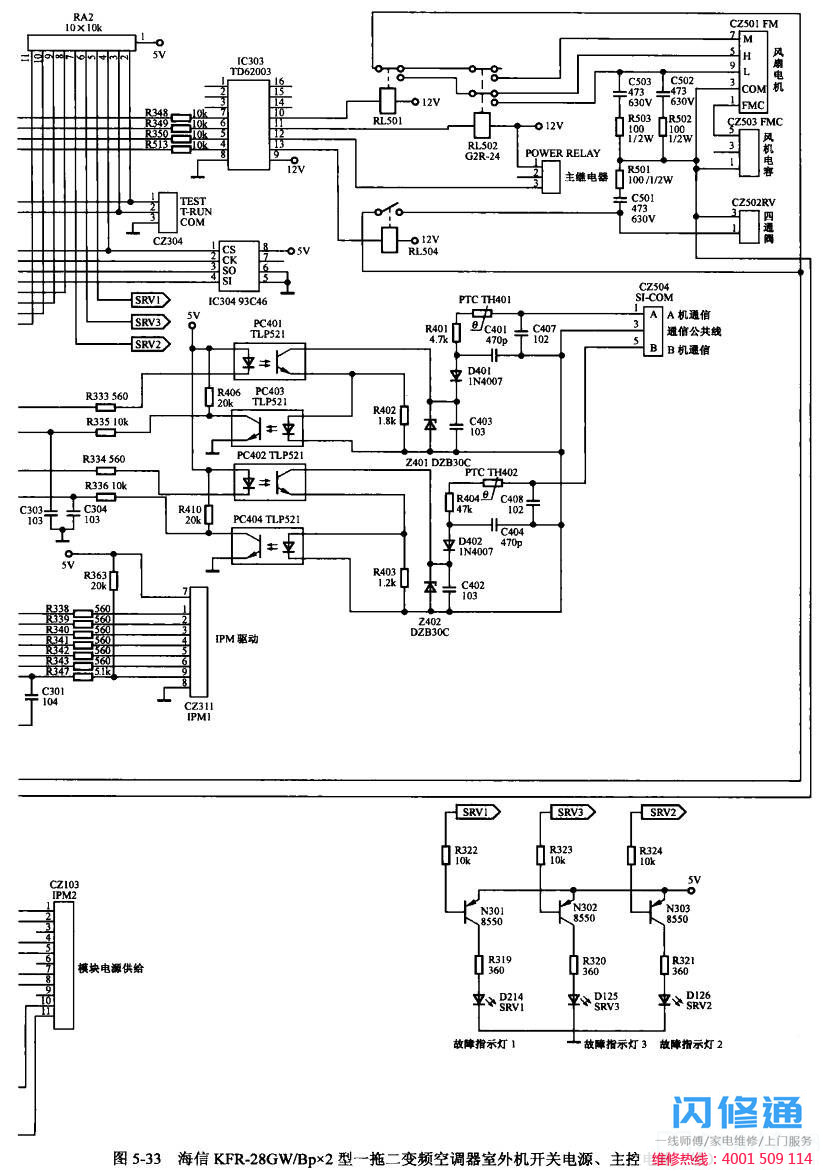

海信KFR-28GW/Bpx2型一拖二变频空调室外机开关电源、主控电路（续）
