TCL定频空调常见故障维修培训

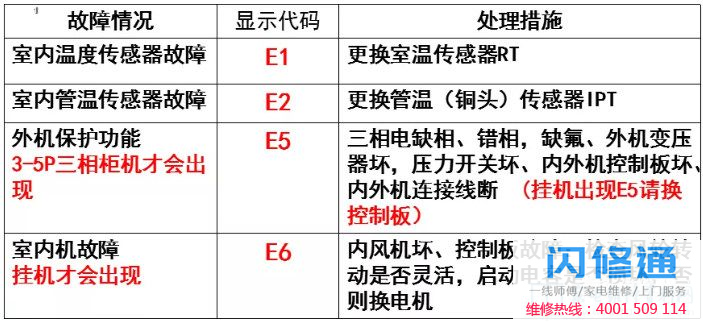

一、TCL定频空调故障码表

二、TCL定频空调显示E1和E2维护

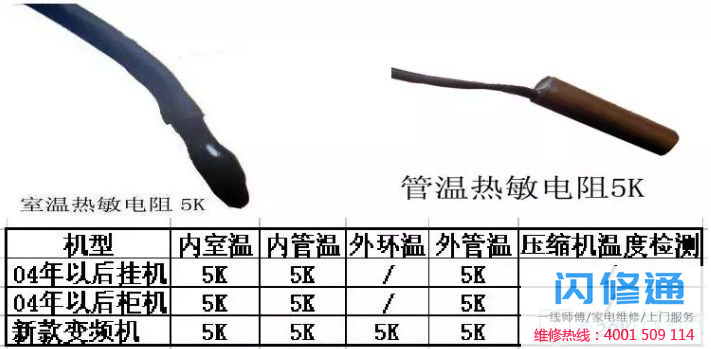

空调显示E1时，表示室内温度传感器RT(热敏电阻)短路或开路，显示E2时，表示管温热敏电阻IPT短路或开路。请更换热敏电阻TCL。TCL2004以后生产的空调基本采用5K/25负温度系数，温度越高电阻越小。

第三，显示E5故障排除

E5只会针对三相柜显示(空调型号最后一个字母是S)。如果挂机，E5是内部控制面板的故障。

显示屏E5表示内部控制板没有收到外部机器的反馈信号。可能的原因：

1.三相电源异相，反相

2.内部和外部机器之间的连接线断开

3.外部控制板或内部控制板故障

4.外机缺氟(低压缺氟保护)

5.压力开关断路

6、压缩机温度保护器电路

7.外部变压器开路

TCL三相柜E5有两种保护方式：12V低压控制和220V高压控制。如果控制外部单元的三个继电器在内部控制面板上，则采用220伏控制方案，如果控制外部单元的三个继电器在外部控制面板上，则采用12V DC控制方案。

2010年以前的车型大多采用220V控制方案。

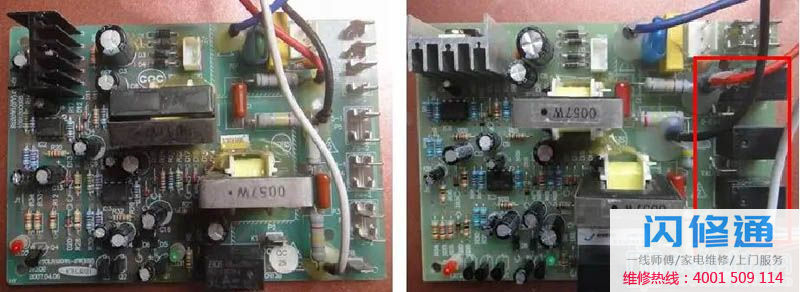

3P型号指5P型号，3P外控板和5P控制板基本通用，可以互换。

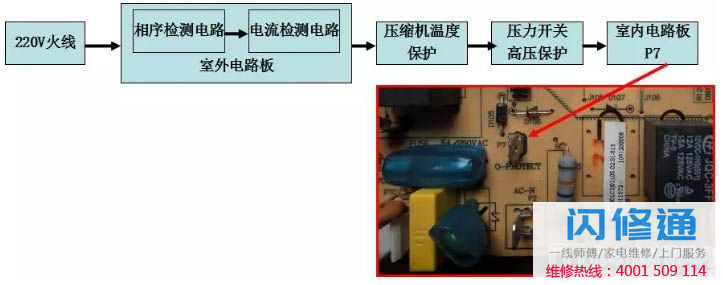

220V保护信号取自三相电源的t相。信号进入室外电路板后，经过相序检测-电流检测-排气温度控制器-高压开关-室内机P7。当室内电子控制板检测到这种强电信号时，就认为是外机工作正常。如果相序、压缩机电流、排气温度、排气压力中有任何一项异常，则相应部件断开，保护信号无法进入内部机器，停机保护，室内显示外部机器保护故障码E5。

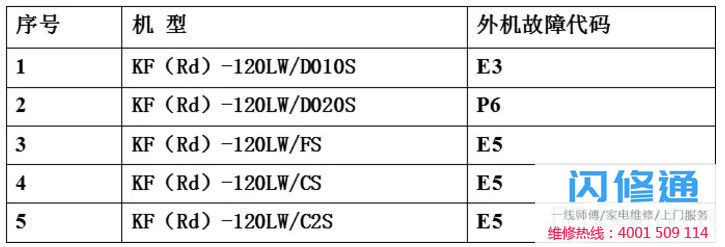

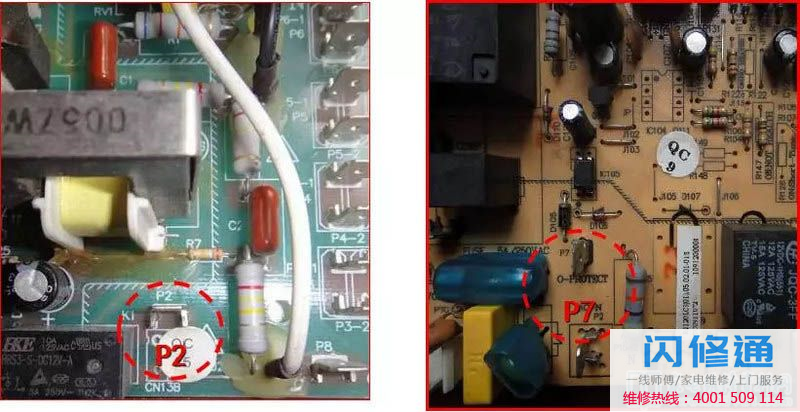

不同型号显示的故障代码可能不同，如下表所示。显示E5时，观察外部面板上的绿色指示灯是否亮起。绿灯表示电源和控制面板正常。P2应该有220伏输出。如果不亮，请检查三相电源是否异相，变压器是否正常。否则，更换外板。绿灯亮时仍显示E5。请检查压力开关、压缩机温控器、室内外接线是否接通，内部机P7是否有220V。如果P7有220V时还显示E5，说明内部机板坏了。

在实际维护中，三相电故障较多，其次是外控板故障。

对于有延长线的，重要的是检查接线器连接是否良好，绝缘包扎是否合格。

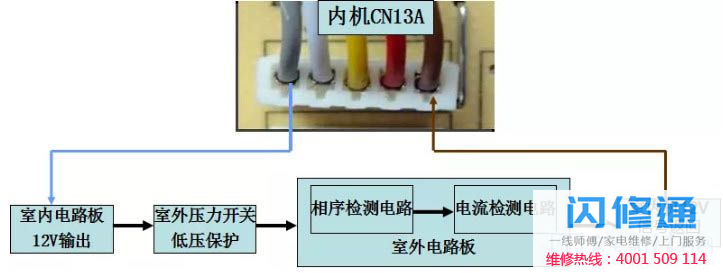

12V控制原理：12V DC电源由内部机提供，输出到外部机控制板-压力保护(低压保护)-相序保护-通过内部机控制板CN13A插头的灰线返回室内CN13A(棕色)。如果棕色线中没有12V，则显示E5。室外检查同220V方案。

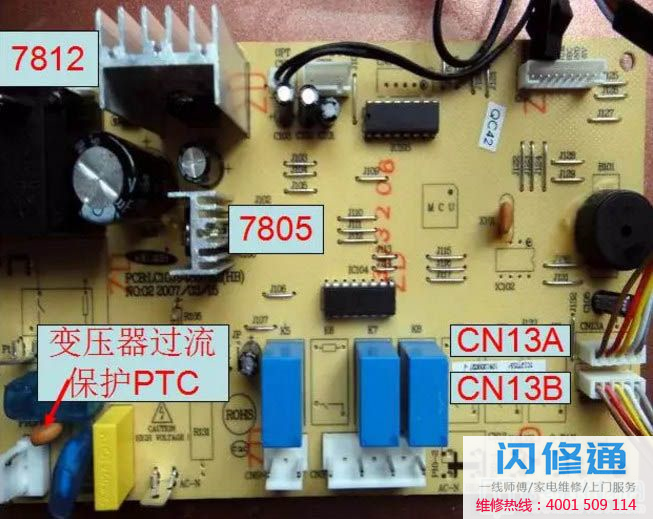

维修时，万用表设在DC档，黑笔贴在内控板7812的铝散热片上，红笔分别测量CN13A的灰线和棕线。如果灰线没有12V，则是内部控制板故障，如果棕线没有12V，则是外部控制板故障，如果棕线有12V，则是内部控制板故障。如有必要，尝试缩短灰色和棕色线条，查看E5是否消失，外部机器是否运行。

CN13A插头定义
棕色：12V返回信号  红色：外风机  黄色：四通阀  白色：压缩机  灰色：12V输出
CN13B为应急，加氟时使用，接通后外机保护失效

控制板接口说明
O-FAN:外风机  VALVE:四通阀  COMP:压缩机  HEATER:电加热  PTC-L电加热
PUSE:保险  OPT:外温度传感器  IPT:内管温传感器  RT：内室温传感器
AC-L:火线  AC-N零线  DISP:显示接口  SWING:导风电机

四、显示 E6故障检修
1、E6故障原因：控制板没有接到内风机转速反馈信号。

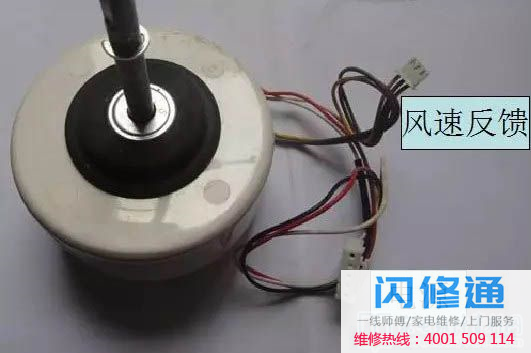

        TCL挂机内电机采用可控硅调速模式，内电机(PG电机）有两个插头，电源插头和风速反馈插头。电机提供3脉冲/转 ：若5s内无转速反馈信号，则室内风机关闭，同时关闭压机、外风机、四通阀、电辅热等控制对象；10s后，室内风机再次启动，若5s内仍无转速反馈信号，则关机进入室内风机故障保护，显示E6。

2、E6故障的检修流程：
       出现E6后要观察空调状态，先断电，然后开机，观察内风机是否转动送风，如果内风机一直不送风，用手轻轻拨动贯流风叶，看转动是否灵活，如果转动困难，说明风叶有问题，检查风叶是否错位或有异物卡住。
       如果贯流风扇转动灵活则为电机故障。如果拨动风叶后风扇一直转动，不再出现E6则是控制板上的风机启动电容开路，用同规格电容代替即可（1.2UF)
       如果开机后电机转动几秒停止，然后又转动，最后出现E6，一般为电机故障，有时也有控制板原因造成E6故障。
       检修时如无法判断是电机问题还是控制板问题，本着先易后难的原则，先换板试试，如不行再换电机，电机故障比例在80％以上。（内部霍尔原件损坏，电机绕组正常）
