格力空调U8故障代码维护

格力U8的代码含义是：过零故障检测。下面以常见的格力Q力定频挂机为例来说明。过零检测电路用于判断单相交流电源的频率和电压反转点(即过零点)。目前，该电路主要用于带PG无级调速电机的电控系统，为系统调节电机转速提供了依据。

一、设计原则

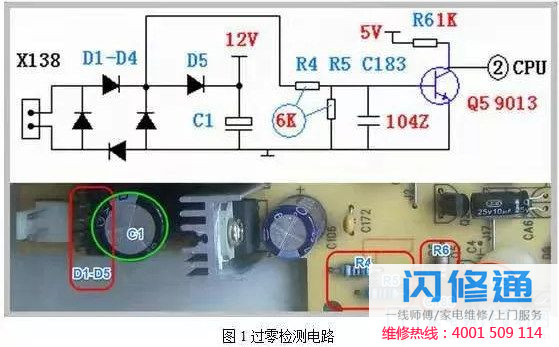

空调中有两种常见的过零检测电路。如图1所示，过零检测信号取自变压器二次输出整流滤波前的100HZ脉冲信号，经精密电阻R4和R5降压C183高频滤波Q5放大，然后输出100HZ过零检测信号CPU的两个引脚。另一方面，内部机采用的开关电源过零检测电路通常取自220伏交流电源端子，如图2所示。虽然电路不同，但原理是一样的。

二、常见故障及维修指南

当IC101的两个引脚检测不到100HZ过零信号时，通常会导致室内PG电机无法启动或旋转缓慢。几分钟后显示过零检测电路异常或电机转速异常的故障码，如格力显示U8。维护指南：机器正常工作时，IC101的针脚2电压为0.42V V，如果在路上没有测到电压或者电压为5V，则证明过零检测电路有问题。断电后，使用道路检测方法检查R6、Q5、C183、R4、R5、D1 - D5等。一个接一个地找出损坏的原始零件并进行修理。有时，当万用表无法检测到故障元件时，需要用示波器观察波形，并将故障波形与正常波形进行比较。

第三，维修案例

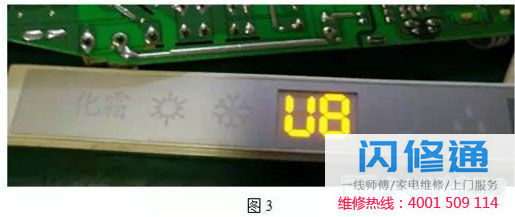

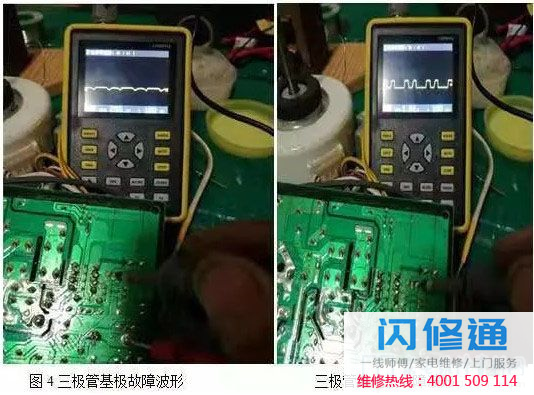

故障现象：格力Q开机显示U8(参见图3)。分析维护：根据码表查询，格力U8是过零检测电路异常导致的。维修方案：参照图1，用万用表检测整流后的输出电压，Q5及周边元器件未发现问题。示波器检测到故障时的关键点波形如下图4所示：

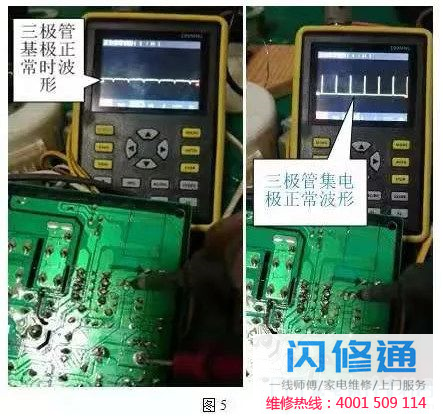

对比图4和图5，我们发现三极管基极的输入波形发生了变化，所以问题一定出在三极管基极之前的100HZ信号输入电路。根据经验，通常是由于前面五个整流二极管中的一个或几个的内阻变大造成的。为了彻底解决问题，避免返工，D1 - D5五个整流二极管全部一次性更换，然后排除故障。
