制冷设备安装和维护装配工(管道工)技能培训材料

1.管道切割操作

切管机应用于管道切割，如图1-1-1所示。操作时，先将铜管夹在滚轮和刀轮之间，转动旋转手柄，直到刀口抵住管子，将切管机绕着铜管旋转，继续拧紧旋转手柄。当管子切到接近管壁厚度时，管子轻轻折叠就断了。

操作时，确保刀与管轴垂直，缓慢进给，以免进给过猛挤压铜管。切割喷嘴通常形成向内收缩的锐边，因此需要用铰刀对锐边进行倒角。倒角时要注意管口朝下，碎屑要倒空。

2.弯管操作

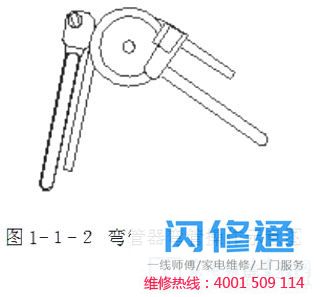

常见的弯管工具是弯管机。使用方法如图1-1-2所示。操作时，根据铜管的管径，将铜管放入相应的弯管机中，紧固管端后，按预定方向转动杆柄，使管子弯曲。操作时，注意不要用力弯曲，以免压扁铜管。

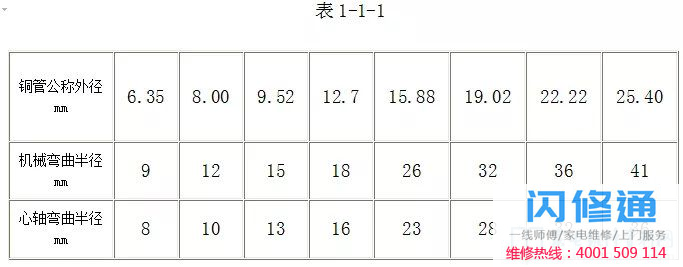

脱氧铜管直径的最小弯曲半径(r)见表1-1-1。弯管作业时，管道两侧必须保持最小直径为2倍(2R)的直线。如果弯曲半径过小，会造成加工变形，同时平面度(椭圆长轴/公称外径)增大，强度降低。因此，应尽量选择较大的r。应特别注意启动、停止和运行期间振动引起的零件轴承应力。

扩管有两种方法，即扩大杯口和扩大喇叭口，这两种方法都可以通过扩管器操作。

3.扩管操作

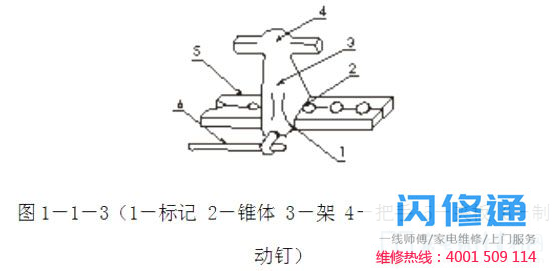

扩口杯口时，用管夹夹住铜管，按要求留出长度，然后用杯形扩口头对准管口。胀管器抓住管夹，缓慢用力转动螺杆，将管口胀成杯形，如图1-1-3所示。

扩喇叭口的操作类似于扩杯口。但是，要求更高。第一，喇叭口扩张要均匀，尺寸要适中，以免连接扩大时密封不良，扩大后的管口容易开裂，特别是薄壁铜管，操作时要小心。二、扩口后，必须仔细检查喇叭口内表面的质量。要求无划痕、凹坑和歪斜。

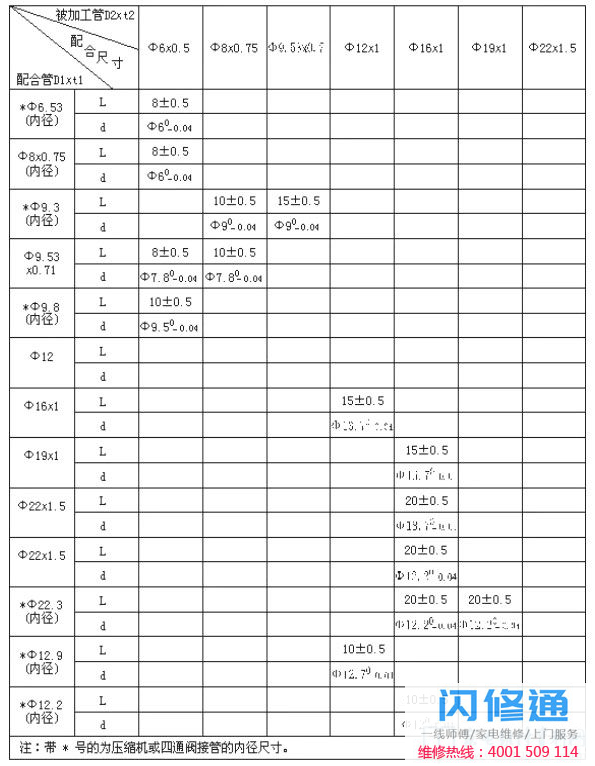

扩口后的加工管与配套铜管内表面的配合连接见图1-1-4和表1-1-2。

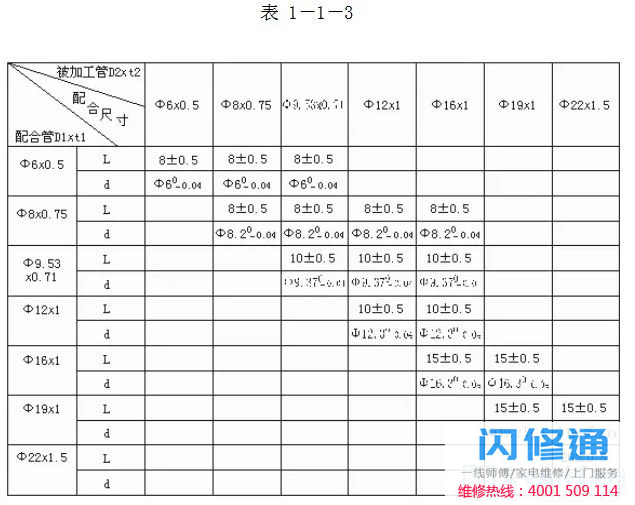

扩口后的加工管与配套铜管外表面的配合连接见图1-1-4和表1-1-3。(单位：mm)

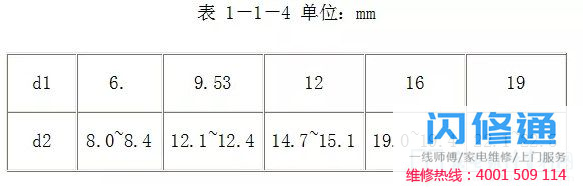

铜管扩大喇叭口尺寸见图1-1-5

4.螺纹连接

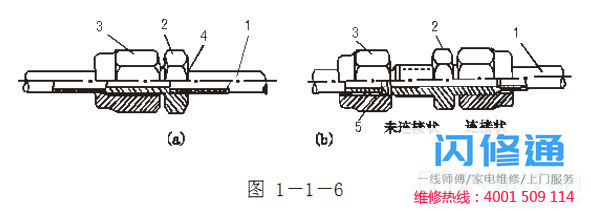

铜管采用螺纹连接，有半接头连接和全接头连接两种。

半接头连接见图1-1-6(a)。左铜管用螺纹连接，右铜管用接头连接。

全接头连接见图1-1-6(b)。两端用螺纹连接，接头部分应先从喇叭口中伸出，再用螺纹接头和螺母连接。

5.扩口连接

喇叭口连接到分体式空调的室内外机的制冷剂管道上。然而，通常需要在连接的铜管末端扩大喇叭口

        连接时一定要将管子清洗干净（用汽油纱布擦拭），并将两管对正。操作时，一只手用力矩扳手旋转紧固，一只手用呆扳手将管接头固定。旋转力矩扳手时，当听到咔咔声时即为紧好，不可再用力。

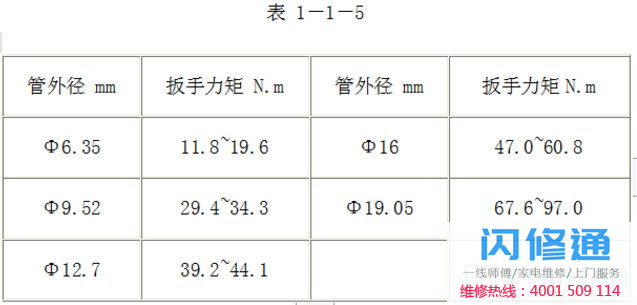

不同粗细的管子，选用不同的力矩扳手，选用时可参照表1-1-5。

6、快速接头连接
       快速接头是分体式空调器室内外机组制冷剂管道的连接部件，有多次弹簧自封式及扩口螺纹式等几种。
       快速接头的连接操作要快，一般不超过5min，而且要精心。先检查两个接头处是否有油污、水污和杂物，然后用手将两接头对准，不可偏斜。见图1-1-8所示。

         在接头处用塑料投壶注入少许冷冻液，然后用力矩扳手拧紧（死扳手固定）。一般先连接粗管（低压管、气管），后连接细管（高压管、液管），见图1-1-9所示。

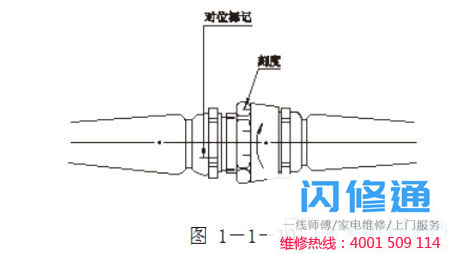

         为使快速接头连接紧密，可先在有螺母的那个接头处用色笔划出24等分刻度，另一接头处划好标记。然后再用力矩扳手或其他扳手紧固。最后在结合处使两接头上的记号相吻合即可。见图1-1-10所示。

7、排水管的制作安装
        制冷设备中的排水管有铁管（有缝管）、塑料软管等。这些管子一般都要穿墙向外排出或与排水网络的排水管道相通。

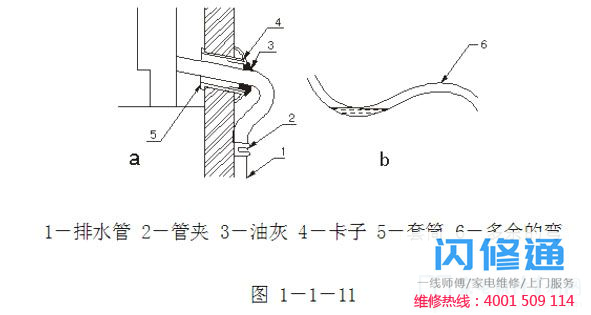

图1-1-11为分体式空调器冷凝水排水管的正确与错误接法对照图。a图为正确接法，b图属错误接法。

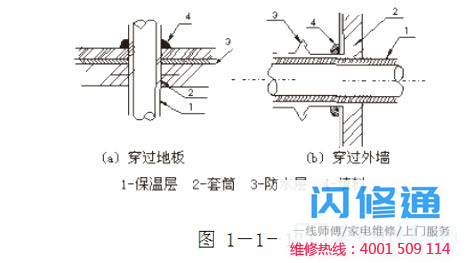

当排水管需要穿过地板、外墙时，应按照图1-1-12所示的方法(a)制作安装。
