一、空调电脑板组件名称及功能

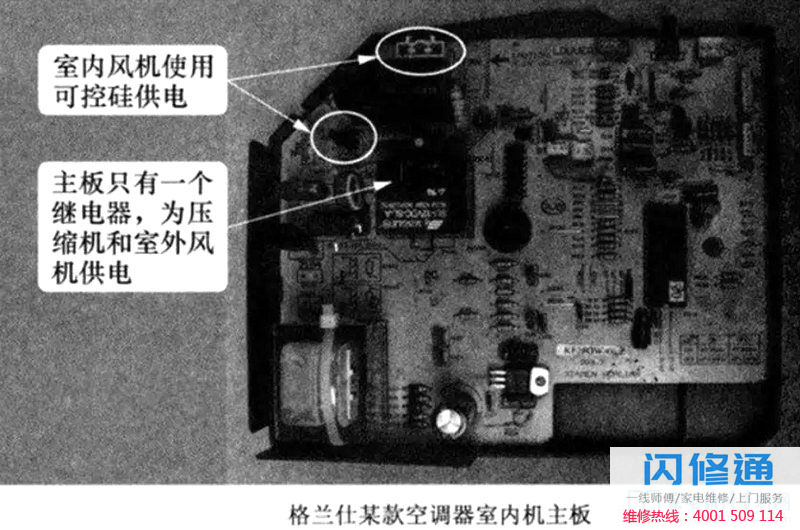

格兰仕空调室内机主板如下图所示

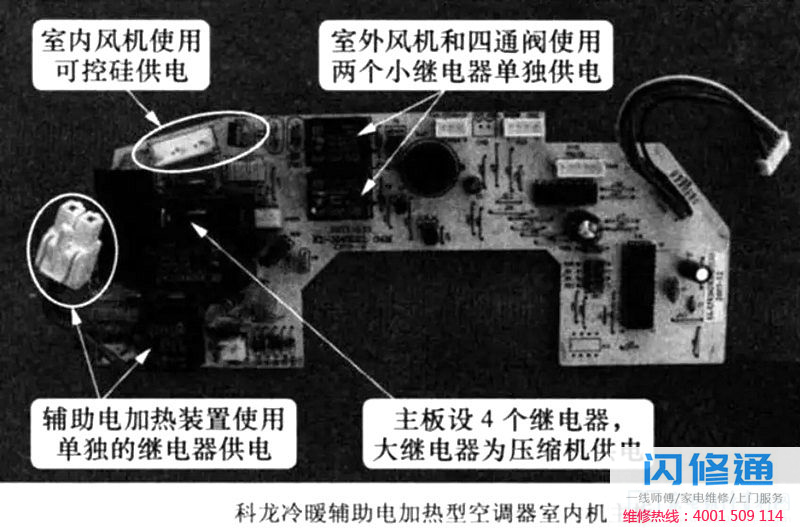

科龙冷暖辅助电热空调室内机主板如下图所示

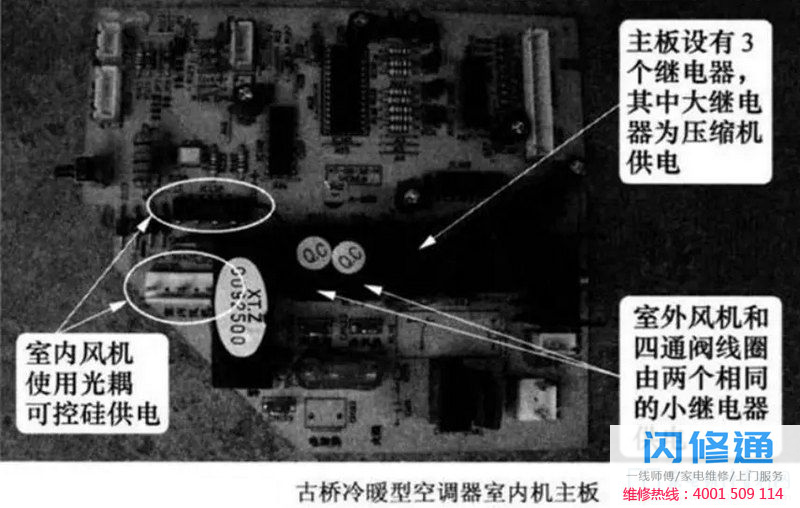

古桥空调室内机主板如下图所示

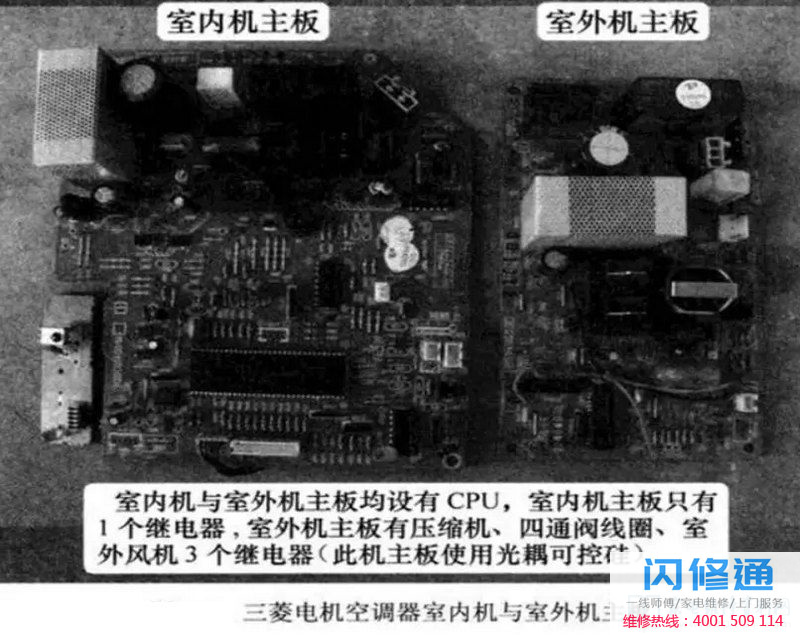

三菱电动空调室内机和室外机主板如下图所示

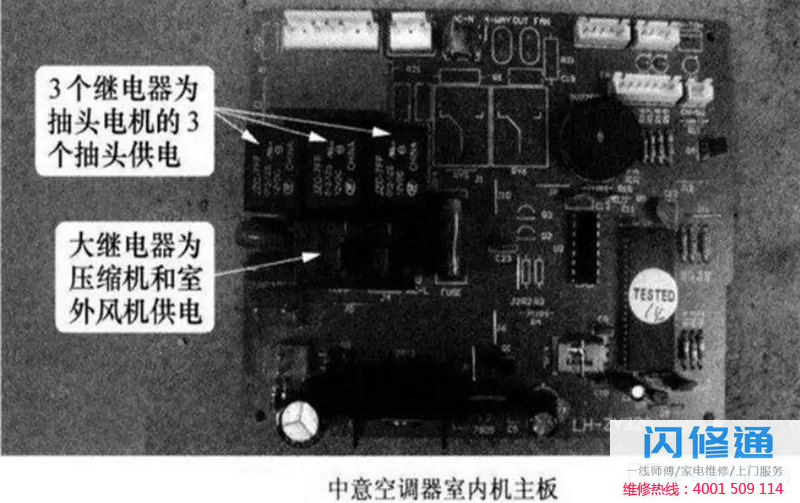

中意空调室内机主板如下图

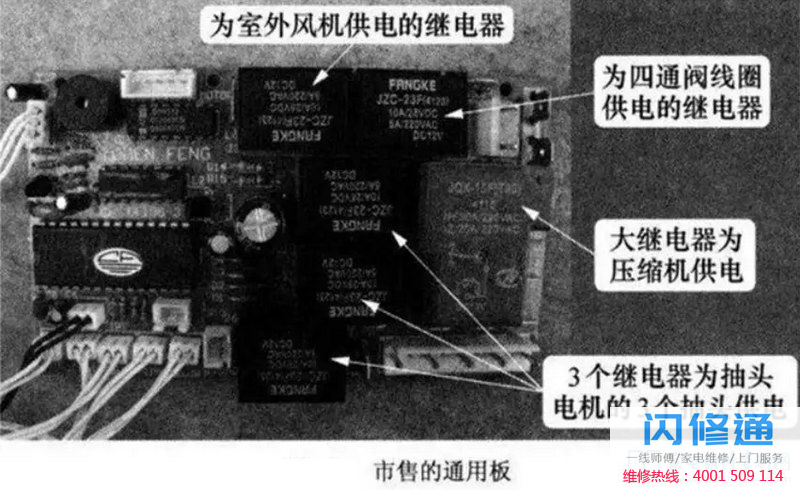

下图显示了商用通用板

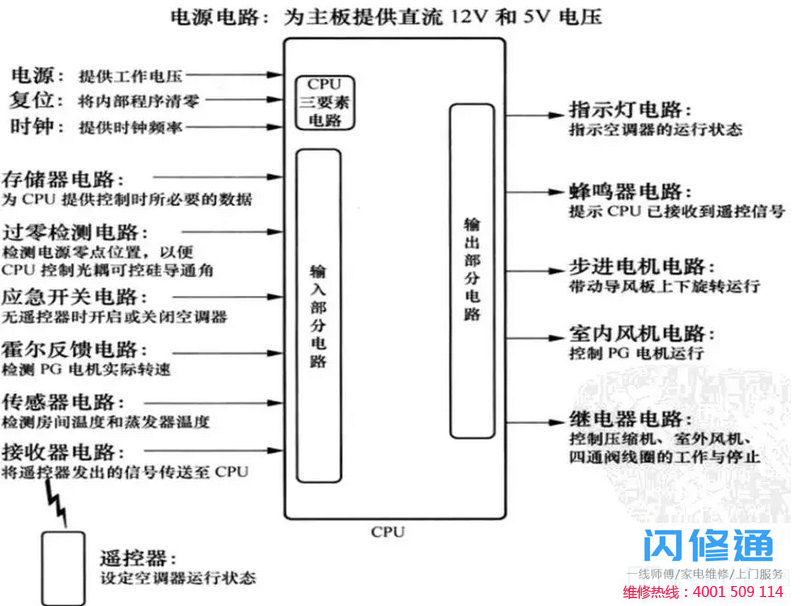

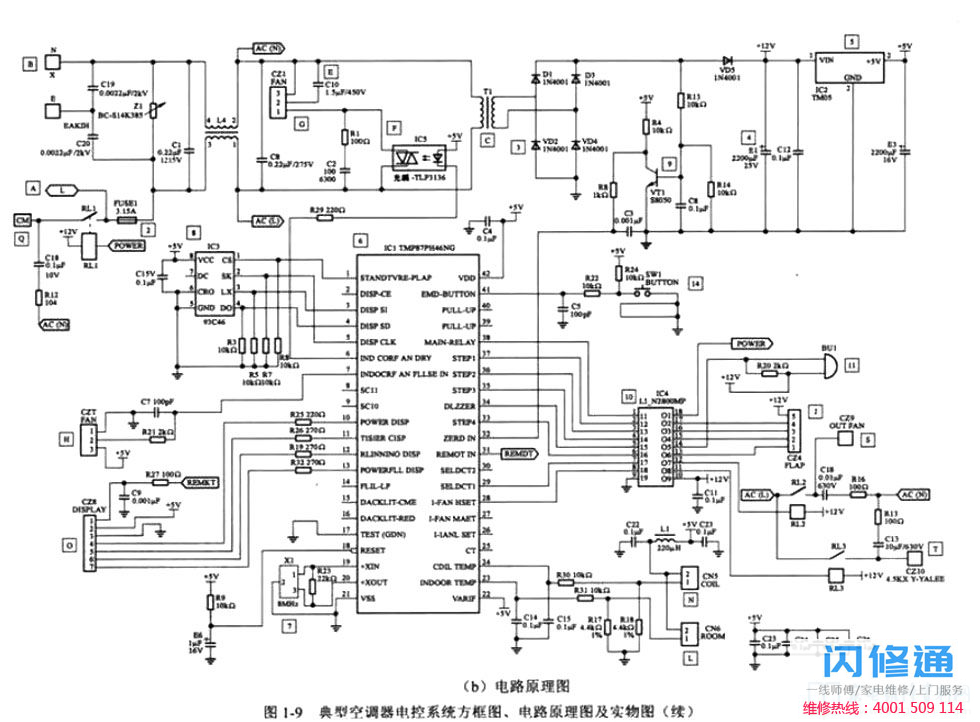

其次，介绍了基本电路原理

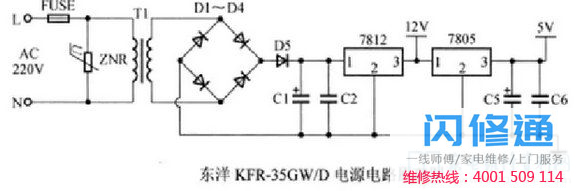

1.电源电路

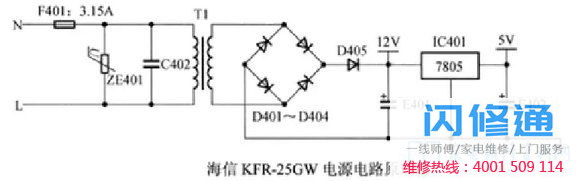

作用：将交流220伏电压转换成稳定的DC 12V和5V，为主板单元电路和外围负载供电。

常见故障现象：整机不工作。

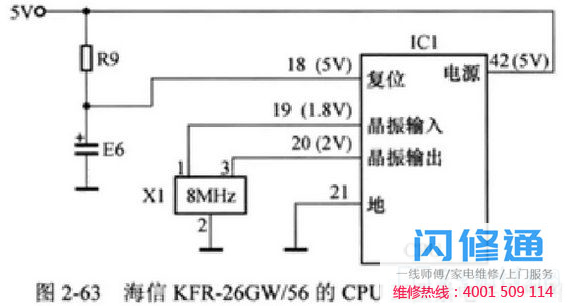

2.中央处理器三元件电路

功能：电源、时钟、复位电路称为三元电路，是CPU处理输入信号、控制输出电路的前提。

常见故障现象：整机不工作。

3.输入电路

(1)遥控信号

主要部件：接收器(12)，对应的电路是接收器电路。

:功能处理遥控器发出的红外信号，并发送给CPU。

常见故障现象：不接收遥控信号或接收不灵敏。

4.传感器电路

(2)温度信号

主要部件为：环温传感器(K)和管温传感器(M)，对应的电路为传感器电路。

功能：将代表室温和蒸发器温度变化的电压信号发送给CPU。

常见故障现象：室外机启动后或运行一段时间后不工作。

(3)紧急开关信号

主要部件：钥匙开关(14)，对应的电路是紧急开关电路。

action :可以不用遥控器使用空调。

常见故障现象：按下开关按钮不起作用或不定时开关机器

(4)数据信号

主要部件：内存(8)，对应的电路是内存电路。

函数：为CPU在运行过程中提供必要的数据信息。

常见故障现象：整机不运转或室外机不运转等。

(5)过零信号

主要部件：过零检测三极管(9)对应的电路为过零检测电路。

动作：提供过零信号，使CPU控制光电晶体管在接近零点时导通，使r。

(6)霍尔反馈信号
①主要元器件:霍尔元件集成在RG电机内部,通过插座(H)连接至CPU,对应电路
为霍尔反馈电路
②作用:为CPU提供PG电机的实际转速
⑧常见故障现象;G电机运行约1min后停止运行
5、输出部分负载

(1)蜂鸣器
①主要元器件:蜂鸣器(11),对应电路是蜂鸣器电路。
②作用:提示CPU已处理遥控器发送的信号。
③常见故障现象:维修中出现故障的比例较小。
(2)指示灯
①主要元器件:指示灯(3,对应电路为指示灯(或显示屏)电路。
②作用:用来显示空调器的当前工作状态。
③常见故障现象:维修中出现故障的比例较小。
(3)步进电机
①主要元器件:步进电机(1),对应电路是步进电机驱动电路。
②作用:调整室内风机送风的角度,使风能够均匀送到房间的各个角落。
③常见故障现象;控制电路在维修中出现故障的比例较小通常为步进电机自身线圈或齿轮损坏。
(4)室内风机(编号为D、即PG电机)
①主要元器件:光楊可控硅(F),对应电路为室内风机驱动电路。
②作用:控制室内风机按CPU要求运行。
③常见故障现象:PG电机不运行或上电后即高速运行。
④资料:PG电机制冷模式下开机后就一直工作(无论外机是否运行)制热模式下受蒸发器温度控制,只有蒸发器温度高于一定值后才开始运行,即使在运行中,如果蒸发器温度下降且低于一定值后,室内风机也会停止工作。

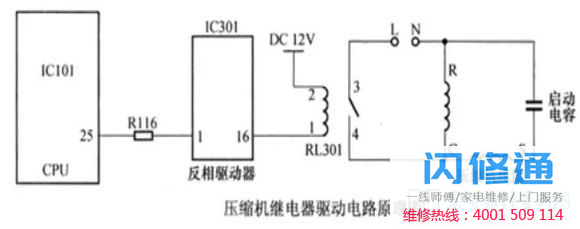

(5)继电器(RL1、RL2、RL3)

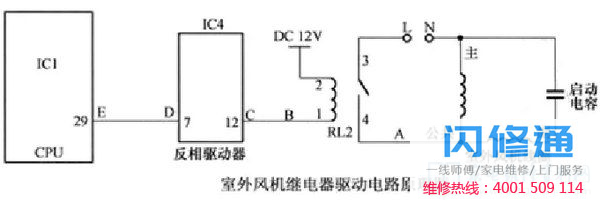

①主要元器件:对应电路为继电器驱动电路,以反相驱动器(10)为核心。
②作用:通过对3个继电器进行控制,使CPU间接控制压缩机、室外风机线圈、四通阀线圈的工作与停止。
⑧常见故障现象:继电器触点不能导通,使得压缩机、室外风机线圈、四通阀线圈因无供电而不能运行。
④资料。
* 压缩机继电器(RL1):控制压缩机的工作与停止。制冷模式下,压缩机受3min延时电路保护、蒸发器温度过低保护、电压检测、过流保护等电路控制:制热模式下,受3min延时电路保护、蒸发器温度过高保护、电压检测、过流保护等电路控制。
* 室外风机线圈继电器(RL2):控制室外风机的工作与停止,受保护电路同压缩机。
* 四通阀线圈继电器(RL3):控制四通阀线圈的工作与停止。制冷模式下无供电停止工作,制热模式下有供电开始工作,只有除霜过程中断电,其他过程一直供电。
