海信变频空调外机常见故障排除

海信变频空调内部单元正常通电，外部单元不工作是最常见的故障现象。本文将详细阐述海信变频空调的外部电路及常见故障排除。

一、室外机高压输入电路介绍

外机开机无输出：测量过滤器是否有输出；如果没有输出，则过滤器被破坏；如果不是，反应堆就坏了；如果接通，继续检查功率因数校正电路的输入交流220伏和输出DC 310伏是否正常；如果有输入交流220伏，没有输出DC 310伏，更换功率因数校正；如果没有输入交流220伏，断开输入插头；直接测量插头两端是否有交流输入220。

二、DC压缩机失步故障

现象是室外机正常通电，压缩机和风扇都不工作。

使用空调进行故障自检时，会出现以下状态：

A.内部机器的显示屏显示故障代码“19”-DC压缩机失步；

B.外部机器运行状态指示器LED1、LED2和LED3的状态为“闪烁、关闭和闪烁”- BLDC-64驱动故障；

C.外部机器运行状态指示灯LED1、LED2和LED3的状态为“闪烁、闪烁和关闭”-DC压缩机无法启动；

BLDC-64驱动指的是DC出版社的驱动，写在外部机器模块的主控芯片上。

BLDC电机是一种无刷电机，也称为DC永磁电机，或永磁同步电机，它采用电机控制器通过电控分配来实现换向。它是一种先进的电子驱动电机，不仅具有交流电机结构简单、运行可靠、维护方便等一系列优点，而且具有DC电机运行效率高、无励磁损耗、调速性能好等诸多优点。

有电压检测、电流检测、相位检测、模块过流过热保护、自举升压电路、外机主控板开关电源电路，为模块提供15伏DC的驱动电压，模块上的主控芯片提供5伏DC的电源、晶振电路、复位电路等。

如果上述所有电路和电源电压异常或压机本身损坏，将导致压机在一段时间内不启动或停止工作。如果是自检故障，则报告为“DC出版社失步故障”。

维护理念：

1.首先检查用户的电源电压是否正常，空调开机运行前后电压是否波动，在空调工作期间监控电源电压是否正常；

2.检查外机主控板开关电源输出电压是否正常，DC 5伏和15伏是否稳定；3.模块输出的三相电源可以通过换向的方法进行调试，即将压机的接线位置从红、白、蓝-U、V、W随机改变，每次开机不超过2分钟，然后重启机器。这种方法可以正常调试轻微粘缸或失步的压力机；

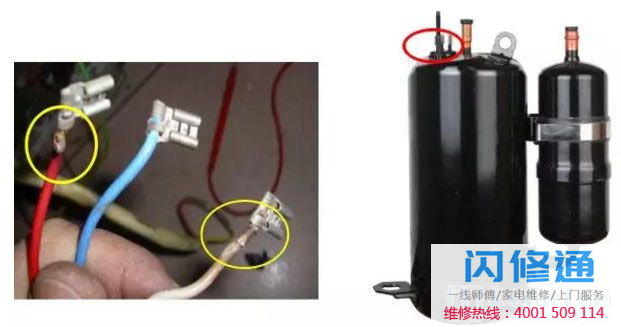

4.检查印刷机的端子。由于压机的端子长期工作在高电压、高电流状态，容易产生接触不良，导致压机三相电源异常，计算机芯片无法准确计算压机转子位置，从而保护停机；

由于加热，在线塞和导线的连接处形成接触电阻，影响压力机的运行。确保端子和插头接触良好，无腐蚀和发热。

5.测量压机三相绕组的电阻，三个电阻正常都是1.1 ~ 1.3欧姆。

端子和外壳之间的绝缘电阻为10兆欧，用指针式万用表在10K档测量时为无穷大；

6.分别更换外部机器的主控板、模块和压机，确定故障点。更换主控板和模块时，确保新更换的零件与原机器的零件材料号一致。更换压机时，必须在焊接前进行正常测试，测试压机的运行时间不得超过5分钟。

第三，温度c

1.由于遥控器的人机对话功能失效，2010年5月1日前生产的空调，遥控器与室内机的人机对话时间为每9分钟一次。由于时间过长，内部单元可能会转换为体温控制，内部单元的环境温度传感器受蒸发器影响，因此温度控制不准确；

2.人机对话功能正常。由于用户使用遥控器的随机性，遥控器和内部机可能无法形成有效的通信，使得内部机切换到体温控制，温度控制不准确。

现象：不要在设定温度以下停机，也不要在设定温度以上启动机器。启动机器时，制冷正常。晚上使用时，使用者感觉会被热或冷吵醒；

1.检测温度变化后2分钟内验证遥控器是否能自动与室内机通讯；

2、检查用户

四、通讯电路故障
通讯电路犹如空调的神经系统，出现故障后表现出的现象很多；
1、整机通电正常，内机工作，外机无反应；
2、外机工作几分钟以后自动停机；
3、整机能够工作，但是升降频不正常；
4、制热时内机蒸发器温度已经远大于防冷风温度了，但是内风机仍不工作，最终空调自动保护停机，外机停止后内风机又工作吹出蒸发器的热量后停机；
由以上故障现象可以看出，造成空调通讯故障的原因有：无通讯电压、通讯元件损坏导致收发信号不正常、空调内外机联机线漏电干扰或者外部信号干扰；
检修步骤：

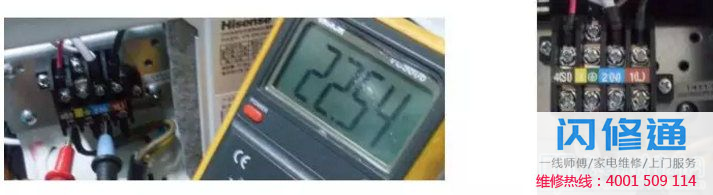

1、首先测量通讯电压是否正常，检测内机端子排处L、N是否有220V交流输出，N、SI端子是否有0～24V变化的直流通讯电压。接线端子的“SI”端是正极，“N”端是负极；通讯电压是由内机电路提供的，如果没有，则断开内外机的联机线再检测，如果仍然没有电压则说明内机通讯电路故障；如果电压正常则说明联机线或者外机电路有故障，进入下一步检修；

2、测量通讯电压变化情况
a、变化范围窄，可能会在0～+12V之间变化；说明通讯电路元件损坏存在故障，或者有异常干扰；
干扰导致的空调运行异常是通讯电路的一种常见故障，干扰源有：空调附近有信号发射塔、监控器、日光灯；空调接地不良；空调内外联机线不良等；此时可以将内外机通讯线更换成屏蔽线的方法排除；
b、有+24V电压但是无变化；说明通讯电路有故障；需要更换主控电路板。

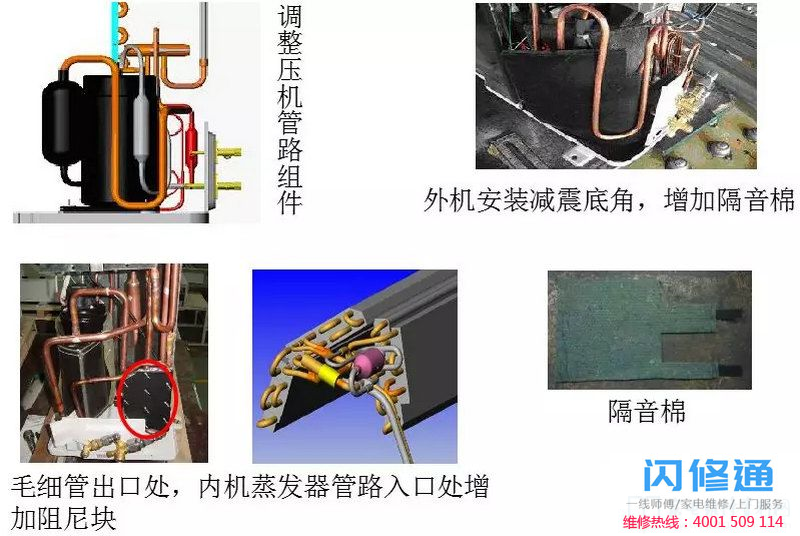

五、外机噪音大的故障维修
主要表现为：
1、机壳、管路震动的声音；
2、制冷剂循环时的气流声；
3、室外压缩机升到高频的声音；
4、安装环境引起的回声；
5、用户对噪音比较挑剔、敏感，不接受。
