KFR-26/35GW/BpSVa常见故障分析及维护(多图)

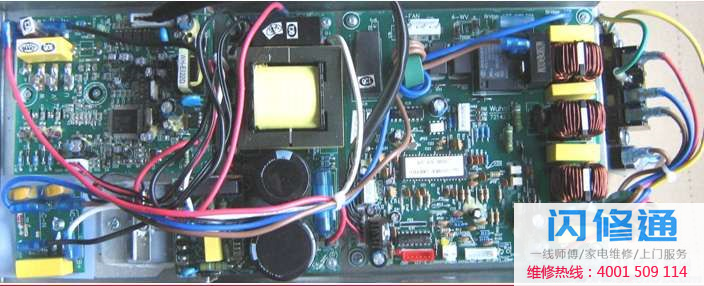

室外控制器组件的外观

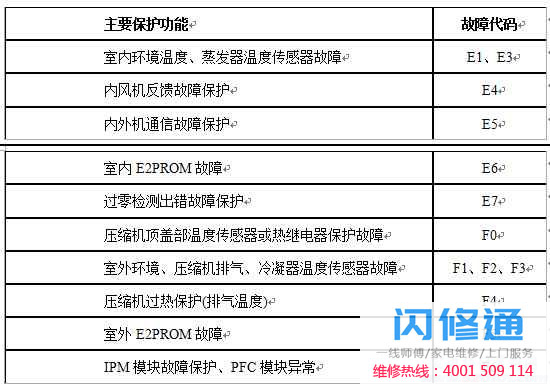

1.内部机器工作正常，外部机器不工作。(1)是否显示故障码，是，按故障码处理(故障码指示内容见6号)，否则按步骤(2)检查。

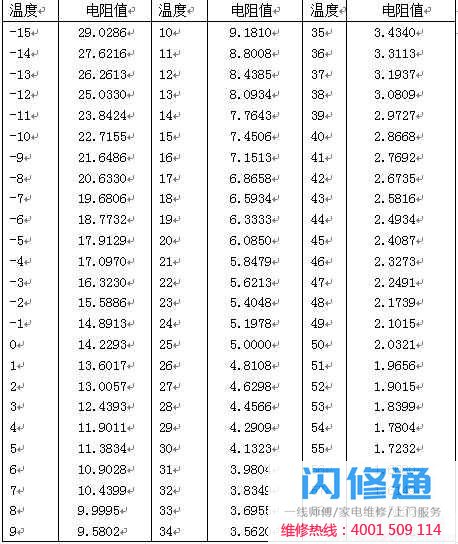

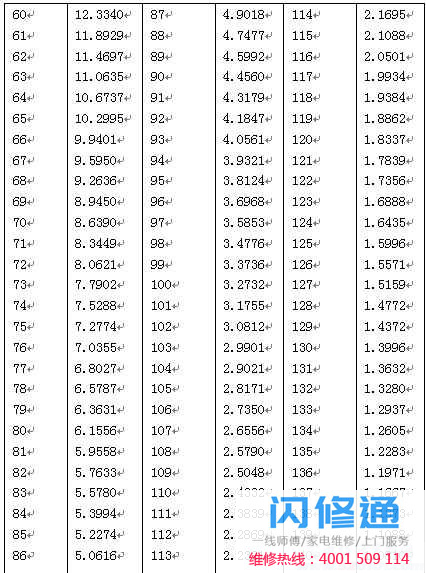

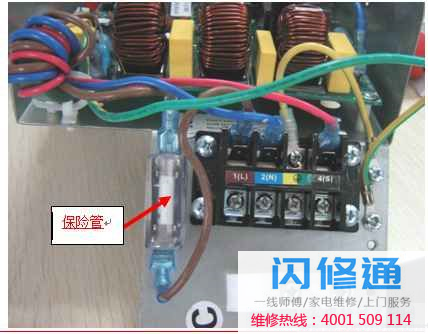

(2)检查各温度传感器的电阻值是否漂移(温度传感器参数见5)。如果是，更换温度传感器。否，在步骤(3)中检查。(3)检查室内外电路板电缆与端子板供电电缆的连接是否牢固，外部机器端子板处的安全管是否损坏。可以，拧紧接线或更换安全管；否则，根据步骤(4)进行检查。

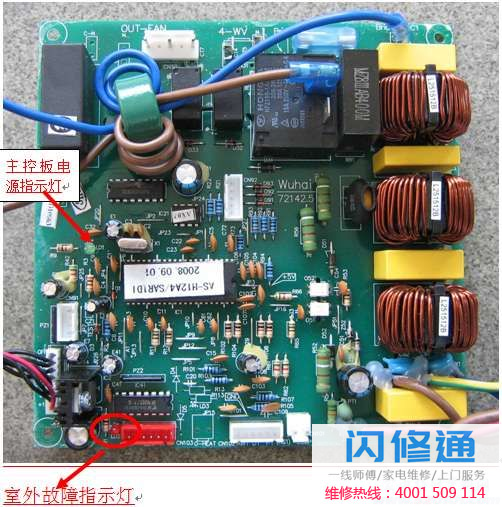

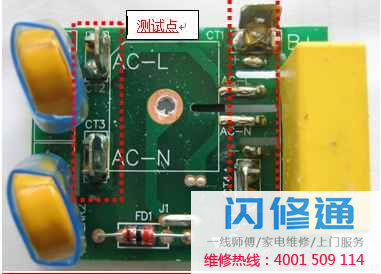

(4)开机后检查室内是否有220伏电压输出；如果不是，如果室内控制器有故障，则更换控制器；如果是，检查室内和室外通信是否正常。检查步骤如下：将万用表红色探头接L端，黑色探头接端子板S端，测量室内外通讯是否有交流220V脉冲电压。如果有，故障出在室内机，如果没有交流220V脉冲电压信号，故障出在室外机。(注意：通讯脉冲电压必须用指针式万用表检测才有效，开机前10分钟必须立即检测。)室外机控制器的故障检查步骤如下：(5)观察室外机主控板、APFC板和驱动板的电源指示灯是否亮，如果不亮，检查模块之间的连接线和端子是否连接牢固或断开；可以，加固连接线或更换连接线；否则，根据步骤(6)进行检查。(6)检查整流桥CT2(AC-L)和CT3(AC-N)之间是否有交流220V交流电压输入；如果不是，主板有故障，更换主板，如果是，检查步骤(7)。

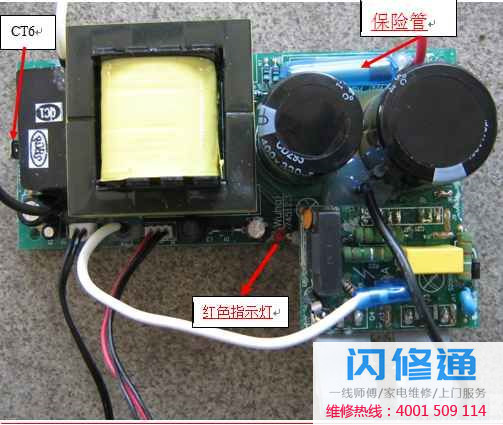

(7)检查整流桥CT1(B)和CT4(B-)之间是否有300伏DC电压；没有的话，整流桥板坏了；如果有，按照步骤(8)进行检查。(8)8)APFC模块上的红色指示灯是否亮；如果没有，检查APFC电路板中的保险丝管是否损坏；如果是，更换保险丝管；如果没有，检查CT6处是否有300伏的DC电压(测试时用红色探针连接CT6，用黑色探针连接CT3)，N-和P之间是否有310伏的DC电压(测量时用红色探针连接N-和用黑色探针连接P)；如果不是，APFC板坏了，是的。

(9)检查室外机驱动板电路和主控板的5V、8V、+12V电压是否准确；如果没有，更换驱动板；如果是，更换主控板。2.空调工作一段时间，室外机停止。(1)关机后如果有故障显示，如果有，按故障码处理；如果没有，按照步骤(2)检查电源电压是否正常；如果没有，检查电源；如果是，根据步骤(3)检查每个温度传感器是否正常。紧固连接线；如果不是，则根据步骤(6)检查通信是坏的还是有故障的；如果是，更换室内主板或室外主控板或紧固通信线路；如果不是，根据步骤(7)检查室内和室外控制器是否处于良好状态。(注：电控问题按案例1修复)否，更换控制器，是，按步骤(8)检查，制冷剂是过多还是过少，是，添加制冷剂，否则，按步骤(8)检查(注：变频空调对制冷剂添加量很重要，过多或过少都可能出现保护失效。随着我们变频空调的频率变化，我们在添加制冷剂时应该锁定额定频率。具体方法如下：a .制冷额定设定：设定高风速，设定温度1
