空调控制器各种常见电路原理及分析(多图)

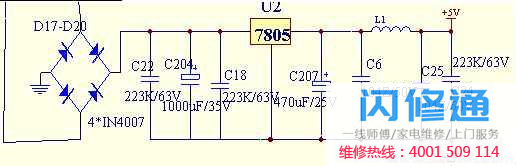

常见电路分析：1。单相桥式整流电路：

2.分析：交流电压正半周，变压器二次电压A正B负，二极管D1和D3正向偏置导通，D2和D4反向偏置关断，电流A-D1-RL-D3-B一个方向上下脉动。同理，交流电压为负，二次电压A为负，B为正，B-D2-RL-D4-A自上而下获得单向脉动电流。结论：交流电压正负半周期间，D1、D3、D2、D4交替导通电流，RL上始终获得自上而下的单向脉动电流，从而达到整流的目的。由于整流后的输出DC电压的脉动电流度仍然很大，并且含有交流分量，所以需要增加一个滤波电路，即电容器C与负载RL并联的滤波电路。利用C的隔离DC-交流特性，Vab的大部分交流分量从C旁路，即RL的电流和电压更平滑。3.温度传感电路：

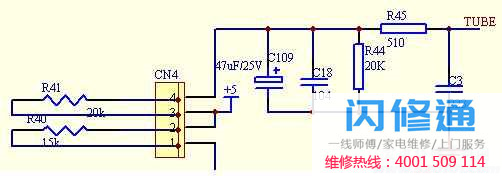

分析：感温包内有一个热敏电阻，属于负温度系数型，电阻值随温度升高而降低。当温度变化时，通过对电阻采样得到相应的电压变化，即V=R采/(RX R采)*VCC计算。结论：温度变化反映的是电信号变成模拟信号(连续变化)，由A/D转换成数字信号后发送给CPU。RX电阻越大，电压越小。r采增加，相对温度降低，电压降低。电解电容相对电容小，温度下电阻稳定。驱动电路：3:驱动电路

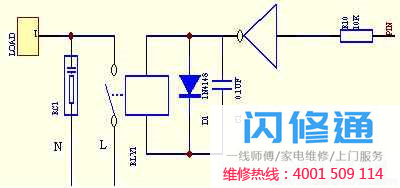

分析：CPU收到命令信号后输出5V的高电平，通过限流电阻R1降低到A12.7V左右，主要是为了保护IC2003的安全。通过2003年的内部处理(三极管开关阵列)，输出0.7V电压A2到A3，而A4由7812稳压块供电，即继电器中的线圈产生磁场力，吸引内部铁板闭合K1，输出220~ 4V给负载。同理，220V可以输出到其他负载。结论：CPU通过2003向继电器输出信号，室内风扇、压缩机、外部风扇、4V等。由继电器的吸合和关断控制，强电流的过程由弱电流控制。4.过流电路：

分析：当压缩机电流过大时，电流互感器和电阻R33产生的电压形成采样电压电路，即感应出不同的电压。当不同的电压达到一定的特定值并送到CPU时，CPU内部处理停止压缩机等输出的条件，从而实现保护。结论：压缩机电流大，变压器产生的感应电压大。当采样电压达到设定值时，CPU接受内部处理，输出对应的功能引脚为低电平，对应的负载没有电压，从而断开压缩机等负载继电器，达到停机的目的。5:高低压保护电路

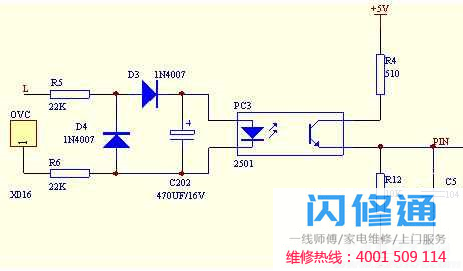

分析：当整个系统压力正常时，高压或低压开关闭合，即L线和OVL线形成回路。通过半波整流，光耦合中的发光二极管发光。内部三极管基极输入高电位Vb=3V，三极管饱和(相当于开关闭合)，输出为低电平，因此CPU得到低电平。而CPU设置0为正常状态，1为保护状态。结论：系统压力过低或过高，意味着零线与火线断开，使LED不发光，使三极管C、E处于截止状态，CPU对应的OVC引脚处于高电位，使压缩机停止运行，达到保护目的。6:复位电路：

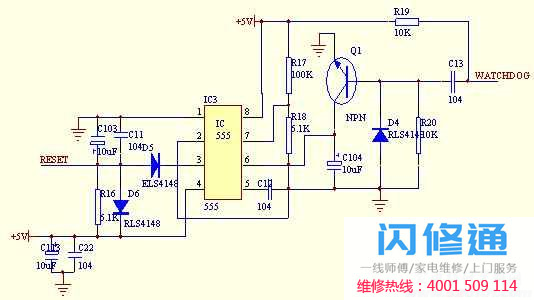

分析：555定时器依赖于电压比较器C1和C2，比较器的输出控制-RS触发器和放电晶体管T1的状态。当反相比较器C2触发输入V2 > 1/3 Vcc时，输出
