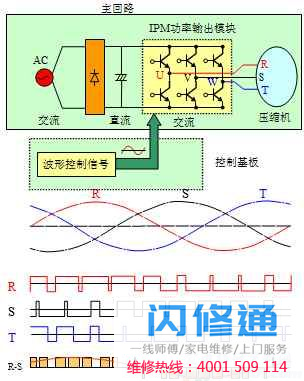

变频原理1。变频控制器的结构：变频控制器由整流滤波电路、中央微处理器、功率晶体管等半导体器件组成。海信变频空调的动力输出部分采用由六个IGBT组成的IPM装置。它们形成u、v和w相，并连接到压缩机的r、s和t端。点击放大

2.波形产生原理：最常见的方法是将三角波(载波)与正弦波(调制波)进行比较，形成不等幅的PWM波。

输出波形的幅度(相电压)由正弦波(调制波)调节，其频率可以通过改变正弦波(调制波)的频率来改变。

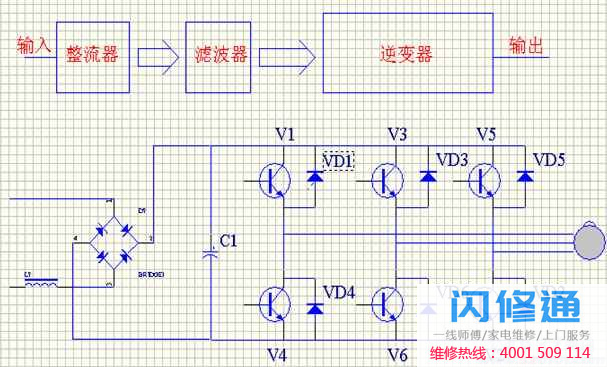

变频器输出的电压波形是类似正弦波的脉冲波形(方波)。由于压缩机电机是感性负载，其电流接近连续正弦波。变频调速物理图 点击放大

海信变频空调器压缩机控制图 点击放大

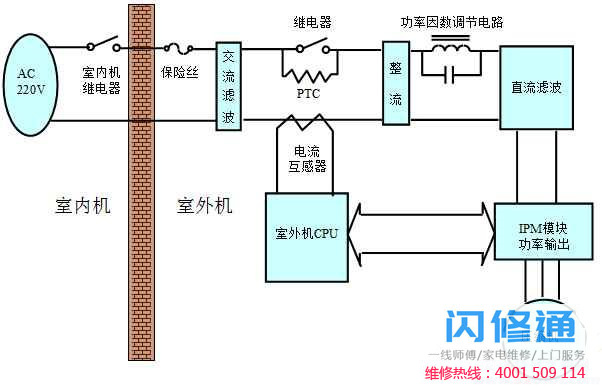

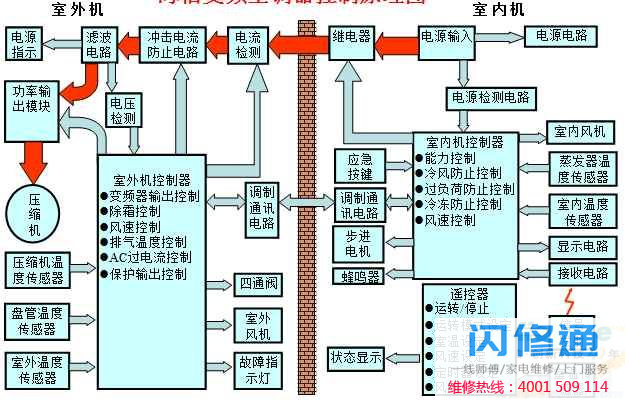

海信变频空调器控制原理图 点击放大

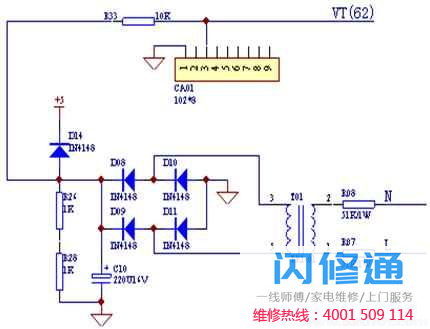

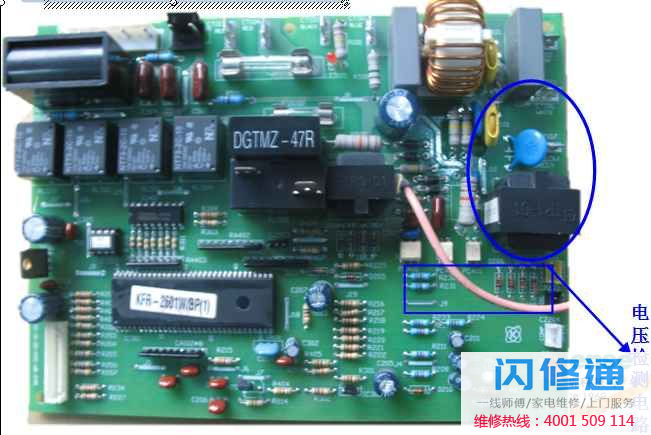

电压互感器检测电压电路 电压检测电路功能：电压检测电路用于检测室外机提供的交流电源。如果室外电源电压过低或过高，系统会对其进行保护。比如工作电压是否在允许范围内，或者运行过程中电压是否异常波动等。使用电压互感器的电压检测电路原理分析：当室外交流220伏电压通过电压互感器T01输入时，电压互感器将输出一个交流低压，经D08、D09、D10、D11桥整流，经R26、R28、C10滤波后，输出一个d C电平，与输入的交流有一定的函数关系。点击放大

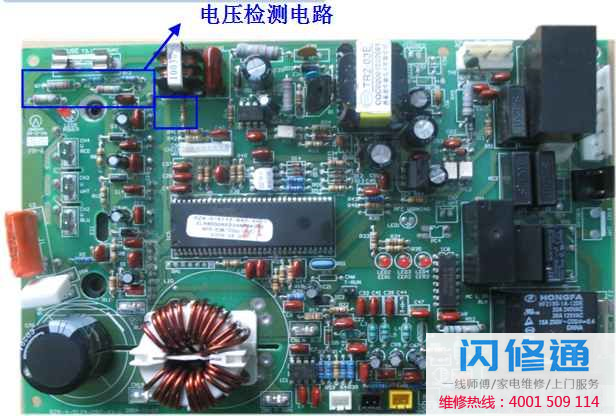

电源检测电路点击放大

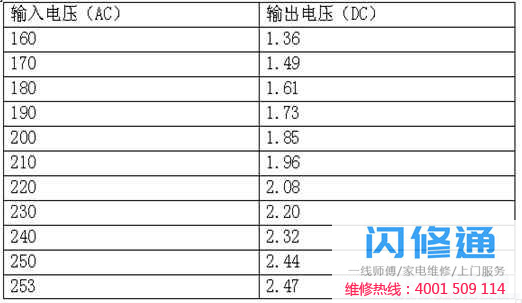

电压检测电路的电气参数 点击放大

直流母线电压检测电路分析.室外交流220伏电压经硅桥式整流滤波电路滤波后传输

出到IPM模块的P、N端，电压检测电路从直流母线的P端通过电阻进行分压，检测直流电压进而对交流供电电压进行判断

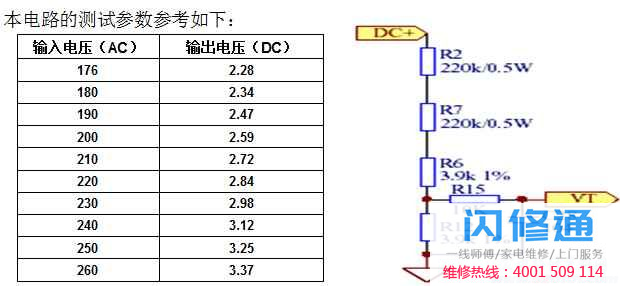

母线电压检测电路：是用来检测供电电压是否异常。室外交流220V电压硅桥整流、滤波电路滤波后输出到IPM模块的P、N端，电压检测电路从直流母线的P端通过电阻进行分压，检测直流电压进而对交流供电电压进行判断。
以下图片数值为典型值，实际使用中，由于电路中存在电感线圈等器件，直流侧电压会有部分跌落，实际测量时会有一定误差

电源检测电路

序号检查步骤检查工具检查方法可能出现的问题及维修措施
1 检测电源电压是否太低，太高，或不稳万用表用万用表的交流电压档检测用户的电源电压如电源不良，改善供电电源条件或材料
2 检测电源线，开关等部件是否符合要求万用表　查电源线是否太细或太长、开关老化、压线接线是否接触不良如电源线和开关容量不符合要求更换，调整处理
3 检测电路板电源电压检测电路是否不良万用表用万用表检测C1电压及R19、R20、R21（不同型号不同）等组成的电压检测电路如C1电压正常，而IC采样电压异常，详测R19、R20等电阻，如需要更换
注：测量电压时，在有负载情况下测量电压是否正常。

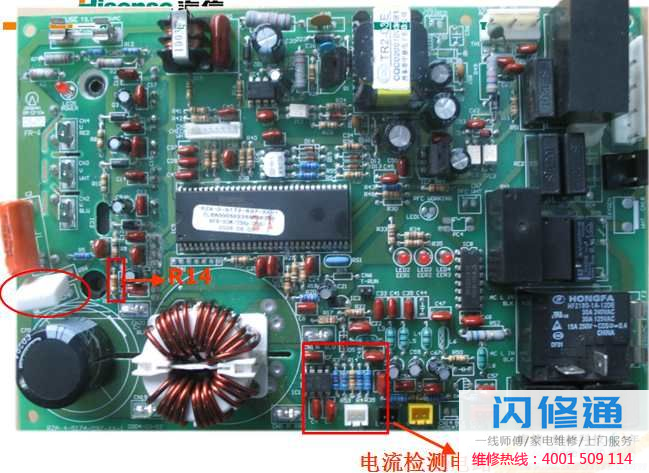

电流检测电路
电流检测电路作用：电流检测电路是用来检测压机供电电流的。保护压机不致在电流异常时，而损坏压机。
电流检测电路是用来检测压机供电电流的。保护压机不致在电流异常时，而损坏压机。电阻R1、R56采样，信号经LM358放大后送到CPU的第18脚，本电路的关键性器件为：LM358,R1/R56。
