康佳BCD-232EMS冰箱原理及维护(图)

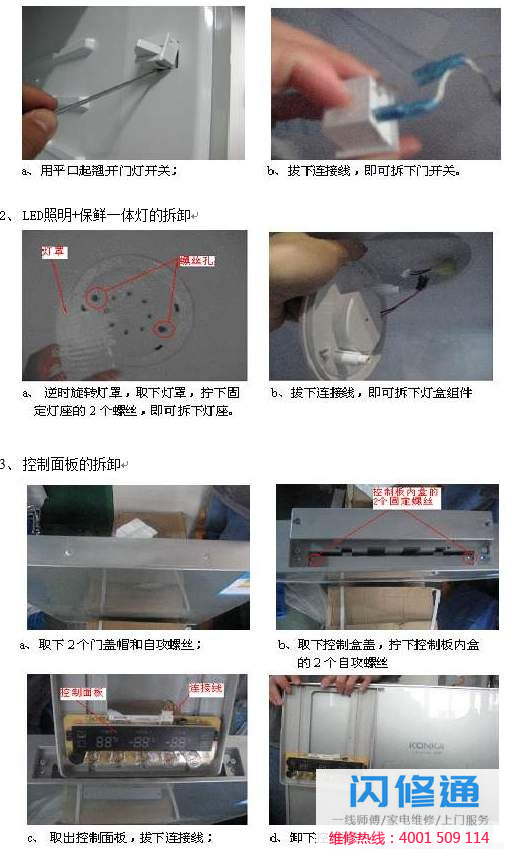

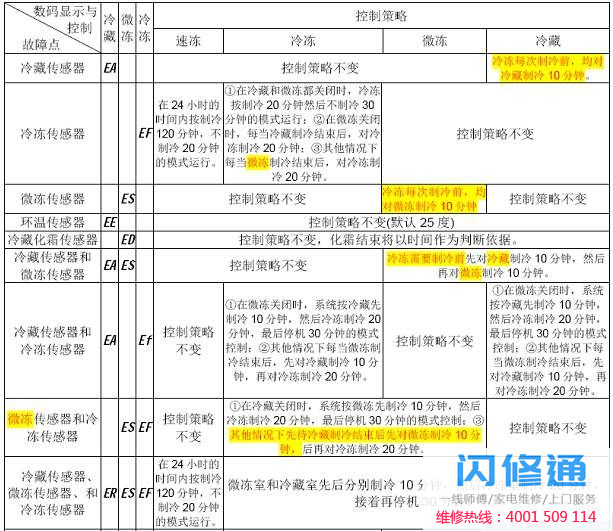

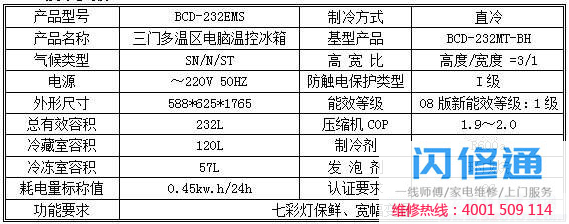

内容1。产品特点2。技术参数3。基本配置4。产品特性图5。制冷系统示意图6。电气原理图7。制冷系统功能特性。电气系统功能特性9。故障显示代码10。零件拆卸方法1。产品特点本系列产品是康佳公司生产的中高档三门直冷式电脑制冷冰柜。它借用了232MT橱柜和室内装饰，增加了电脑控制和电控部分，并将机械温控改为新的门体形状、新的显示和控制部分形状、新的LED照明和保温一体灯形状、新的感温头盒和盖子形状。主要功能：冷藏、冷冻、宽变温(-3 ~-12)、-30速冻、彩灯保鲜；工作环境温度为0 ~ 43。

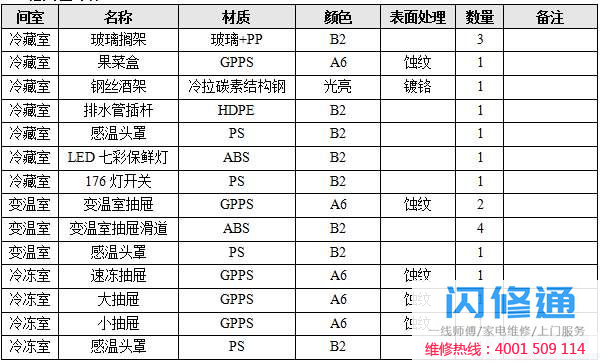

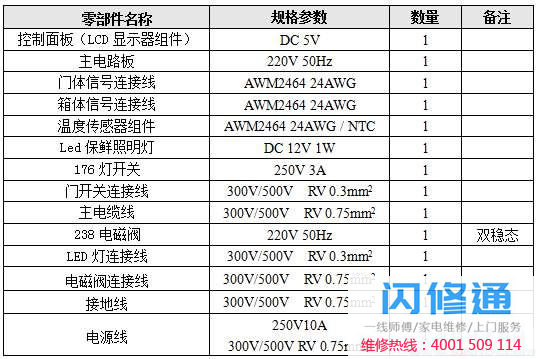

三.机柜的基本配置

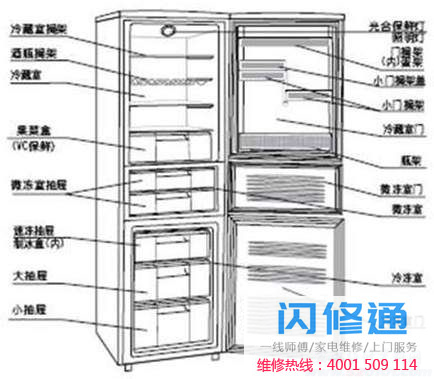

四.产品特征图

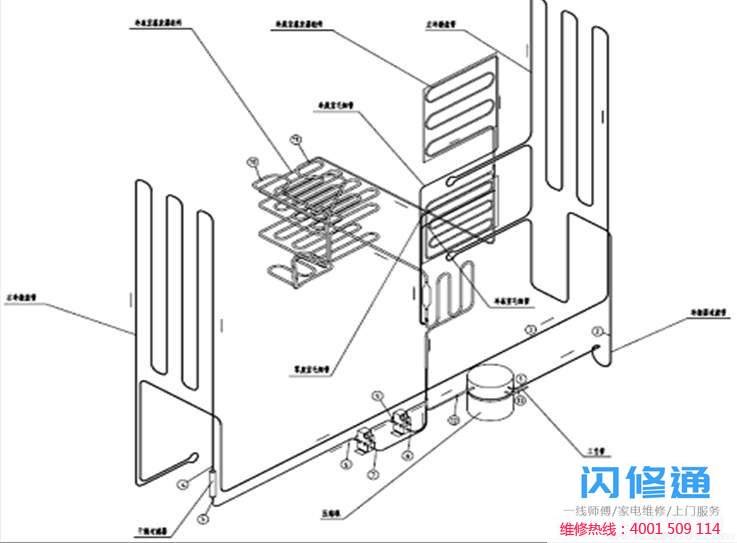

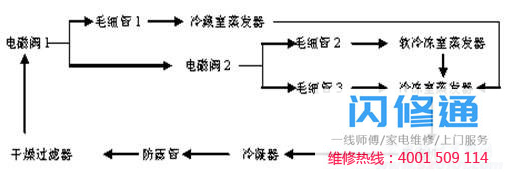

动词（verb的缩写）制冷系统示意图

双阀三温区制冷管道：冷藏室、软冷冻室、冷冻室可独立调温，冷藏室、软冷冻室可同时关闭或独立关闭。(三个温度和三个控制)

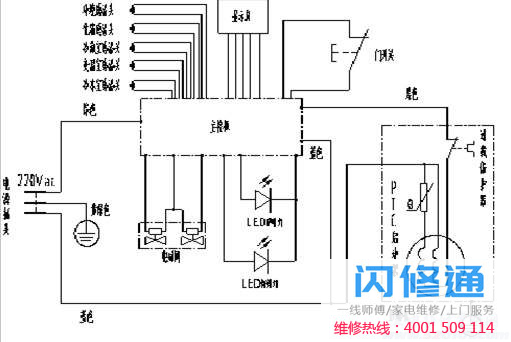

不及物动词电气原理图

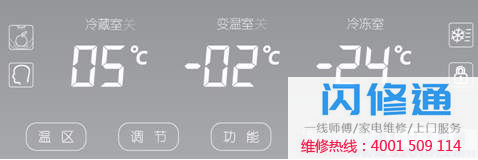

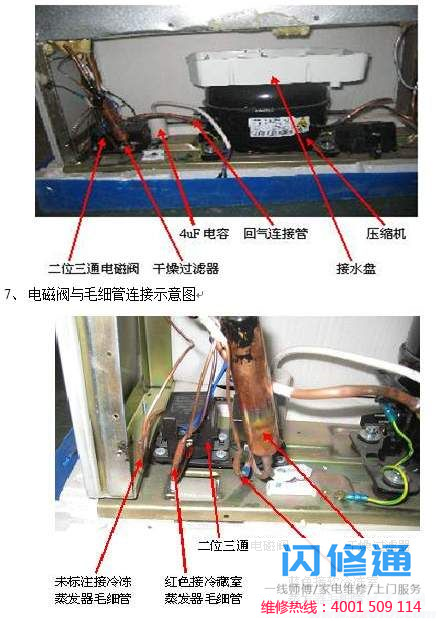

七.制冷系统1的功能特征。制冷系统是一个三温区、三系统的制冷循环。2.左右冷凝器为4x0.5镀锌钢管。3.冷藏室和变温室的毛细管流量为3.5L/min。4.冷冻蒸发器采用丝管式蒸发器，毛细管流量为3.1L/min。在原有232MT冷冻蒸发器的基础上做一些改动(更换接口)。5.耗电量为0.45K.Wh/24h，冷冻能力为10Kg，可选用COP为1.8的压缩机，可选用EMB40CLC。6.从-3到-12的宽温度变化。八.电气系统1的功能特征。控制方式采用电脑控温，感应触摸按键，黑色背景白色/红色背光LED屏。适用工作电压范围为176 v ~ 264 v，工作温度范围为-10 ~ 60，工作相对湿度范围为30% ~ 95%。2.主要功能2.1电脑温控主要包括主控板、LED显示屏、温度传感器(环境温度、除霜温度、冷冻、变温、制冷)和信号线。2.2人机界面——新增明亮的LED屏幕，采用贴片加高亮LED形成显示图案，黑色背景，白色/红色背光，特别适用于半透明玻璃面板，不影响玻璃上的图案。

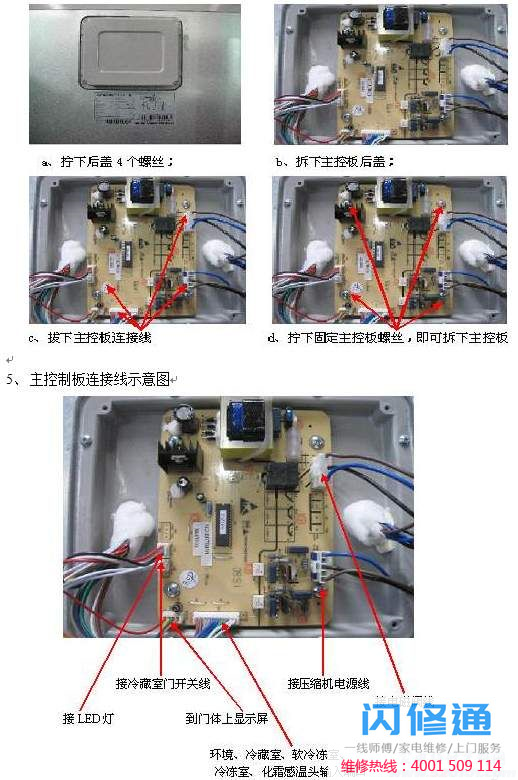

高精度电容感应弹簧钥匙。2.3控制输入信号主要包括制冷开关、环境温度、可变温室温度、冷冻室温度、除霜温度、冷藏室温度和按键输入。2.4控制输出信号主要包括按压控制、LED保鲜灯和照明灯控制、双稳态一进三出阀控制。2.5键炫音-增加亮点
