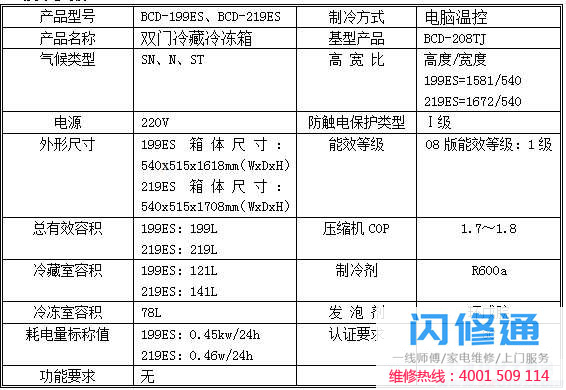

目录1、产品特性2、技术参数3、柜内基本配置4、产品特性图5、制冷系统原理图6、电气原理图7、制冷系统功能特性8、电气系统功能特性9、故障显示代码10、部件拆卸方法1、产品特性该系列产品是我公司零售市场，中、低档双开门电脑温控冰箱，由540系列在JNXG基础上改装而成， 外观全新，日耗电量0.40本系列完善了HYZB的不足(HYZB系列耗电量0.6度以上，能耗高，冷冻能力低)。 二.技术参数.jpg)

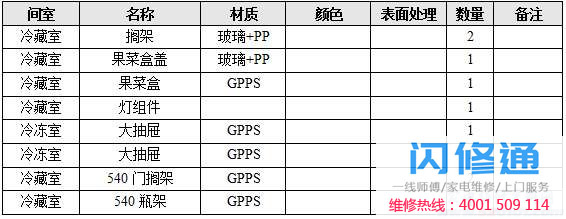

三.机柜的基本配置.jpg)
四.产品特征图.jpg)

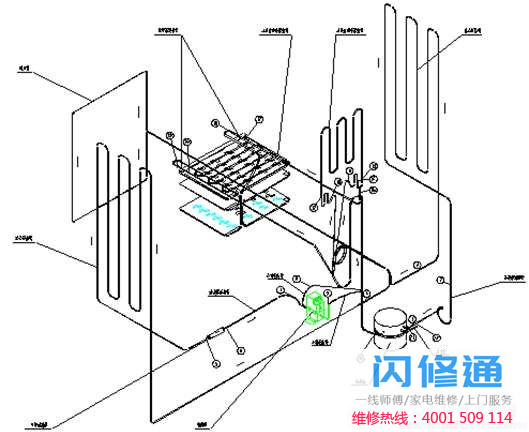

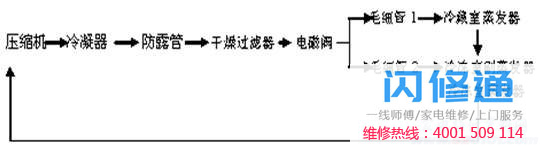

动词（verb的缩写）制冷系统示意图.jpg)
单阀双温区制冷管道：冷藏室，冷冻室温度可调节，冷藏室可独立关闭。.jpg)

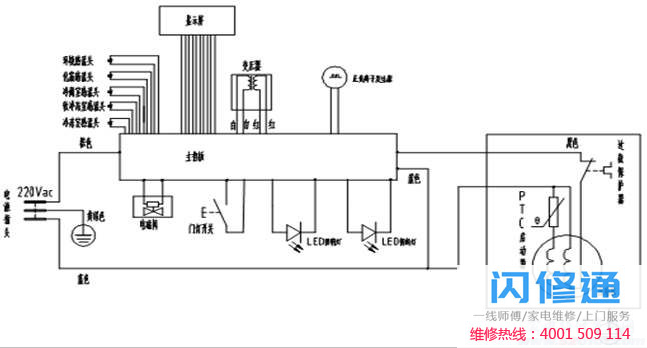

不及物动词电气原理图.jpg)
七.制冷系统1的功能特征。制冷系统是双温区双制冷循环系统，流程是从制冷到冷冻，直接到冷冻。2.左右冷凝器为4x0.5镀锌钢管。3.制冷蒸发器为水平扁管形式，毛细管流速为3.1L/min。4.冷冻蒸发器采用丝管式蒸发器，毛细管流量为3.5L/min。5.耗电量分别为0.45千瓦时/24小时和0.46千瓦时/24小时，冷冻能力为12公斤(目标为15公斤)。所以压缩机可以采用COP在1.7以上的压缩机，可以选择科东北LZ68CY。6.创新点：冷冻能力大。八.电气系统1的功能特征。控制方式采用电脑温控，感应触摸按键，灰色背景白色背光液晶屏。适用工作电压范围为187 v ~ 242 v，工作温度范围为-10 ~ 60，工作相对湿度范围为0 ~ 95%。附件：发光二极管显示屏.jpg)

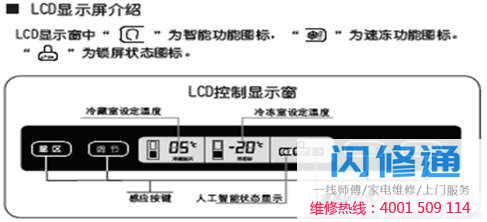

2.主要功能2.1电脑温控主要包括主控板、LCD显示器、温度传感器(环境温度、除霜温度、冷冻冷藏)和信号线。2.2人机界面为大型LCD屏幕，灰色背景白色背光，高精度电容感应按键。2.3控制输入信号主要包括制冷开关、环境温度、冷冻室温度、除霜温度、冷藏室温度和按键输入。2.4控制输出信号主要包括按压控制、LED保鲜灯和照明灯控制、正负离子发生器控制、双稳态一进二出阀控制。2.5按键时，响应短和弦
乐音。2.6照明功能
采用1个LED照明灯(LED灯, +12V )，位置冷藏室顶部。由门开关检测门的状态并将结果传递给主控板，由控制板直接控制灯的开关。
2.7LED七彩保鲜功能
采用红、蓝、橙三色LED灯，并且颜色能根据一定的规律变化来实现。安装在冷藏室顶部。
2.8开门报警
由门开关检测门的状态并将结果传递给主控板，若开门时间超过5分钟，控制板发出警报并在LCD显示器上动态显示。
2.9除臭杀菌
正负离子发生器(AC220V)单独控制，若需要时打开，否则关闭。
2.10童锁功能
30秒钟无操作系统自动锁住按键，此时只有锁定键背灯点亮，其他键背灯关闭。
长按解锁键解锁后，解锁键背灯关闭，其他键背灯点亮。
2.11速冻
该功能开启时，系统控制冷冻室连续运行12小时使温度保持在-30℃。
2.12智能运行
系统根据不同的环境温度自动控制各个间室的运行，使之保持最佳的温度。
2.13温度调节
连续按温区键，冷藏室、软冷冻室、冷冻室温度依次交替闪烁；当想要调节的温度值闪烁时，没按一次调节键温度减少1，直到调节范围的下限，若继续按调节键则数值自动返回调节范围的上限，等到想要的温度值出现，按一下确认键即可记录该温度值，设定完成。
冷藏室温度调节范围［8，7，6，5，4，3，2，冷藏室关］，
冷冻室温度调节范围［-15，-16，-17，-18，-19，-20，-21，-22，-23， -24］。
2.14冷藏室关
按3.11的方法调节，当调节到闪烁显示“冷藏室关”（同时冷藏温度数码和℃消失）时，按一下确认键即可完成设定。若要恢复冷藏室运行，按上述方法再操作一次即可。
2.15功能设定
连续按功能键，杀菌、智能和速冻图标依次交替闪烁；当想要设定的功能图标闪烁时，按一下确认键即可记录该温度值，设定完成想要功能的设定。
重复上述操作一次，可取消设定的功能。
智能和速冻功能不能同时设定。
2.16故障诊断
当冰箱有故障出现时，系统会发出警报声并在显示屏上显示出错误代码以便检修。
3、主要零部件及规格参数
.jpg)

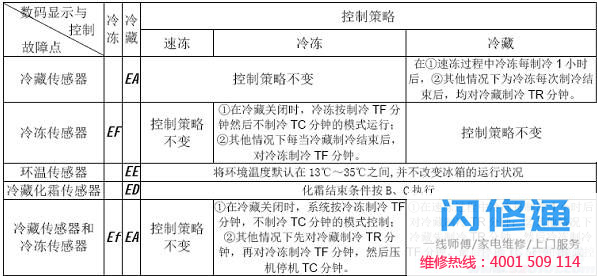

九、故障显示代码
.jpg)

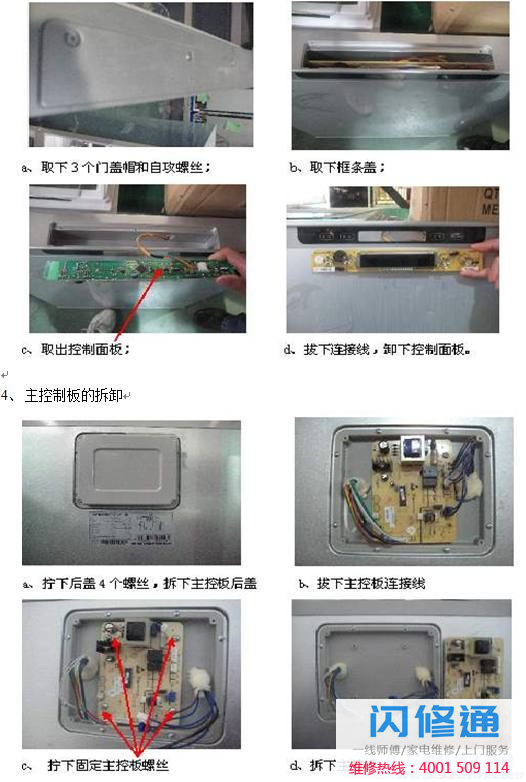

十、零部件拆卸方法
1、 门开关的拆卸
.jpg)
3、 控制面板的拆卸
.jpg)

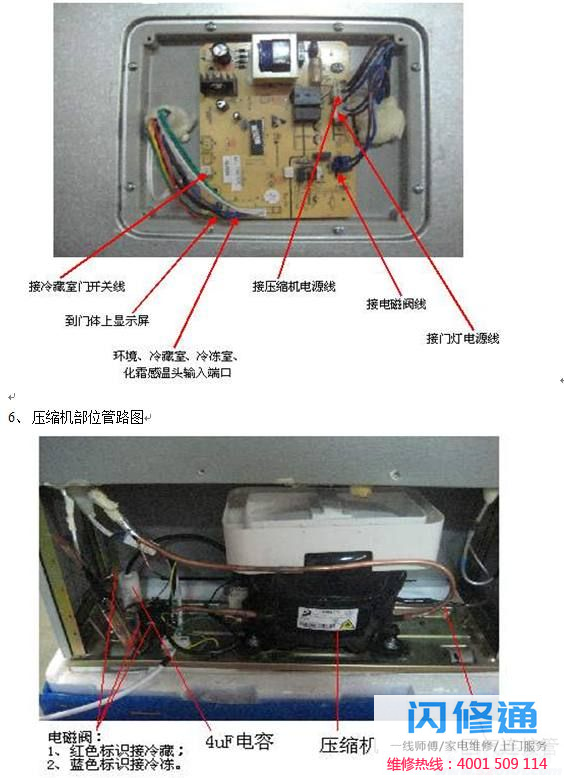

3、 主控制板连接线示意图
.jpg)

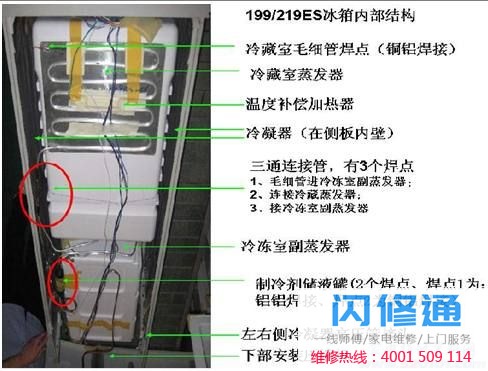

7、 内部结构管路实物图
.jpg)
