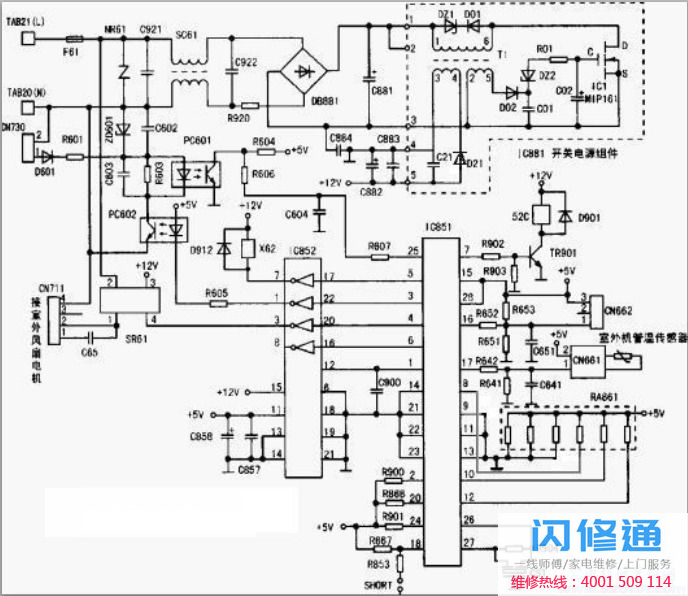

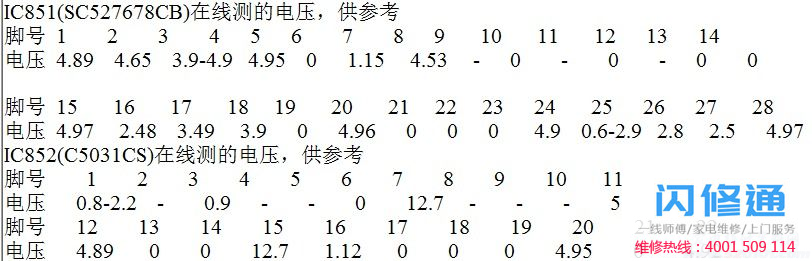

三菱MSH-J09NV空调由外部机电路由供电电路、晶体振荡电路、复位电路、信号通信电路、温度检测电路和驱动电路组成。除了电源电路和复位电路，其他电路都与单片机IC851有关(当然单片机需要输入电源和复位信号)。维修时，先检查单片机IC851是否正常，再检查其他电路是否正常(可以根据故障码检查，简单直观)。.jpg)
1.电源电路电源电路由桥式整流电路DB881、滤波电容C881、开关电源模块IC881、滤波电容c882和c883等组成。输出12V(实测13v) DC电压，为控制压缩机的继电器52C、控制四通换向阀线圈的继电器x62、控制室外风机的固态继电器sR61、Ic852供电。电压由IC852内部的稳压电路稳压，输出电压为5V DC，经C858和C857滤波，为温度检测电路和IC851单片机供电。电源电路的故障排除相对简单。测量电源电路上各点的电压是否正常，找出损坏的部件，用同型号或替代设备更换。2.振荡电路 振荡电路由CST应时晶体振荡器和IC851内部的振荡电路组成。维修时，可以用示波器测量晶振输入输出引脚的波形来判断晶振是否正常，不能用示波器来判断晶振是否正常。3复位电路复位电路由IC852内部电路、C900、IC852等组成。当室内机向室外机供电时，首先从IC852的引脚12向Ic851的引脚输出一个负脉冲信号。当IC851的引脚上电时，应该有一个从低到高的变化过程，只能用示波器观察。在没有示波器的情况下，可以通过手动复位来判断复位电路。4信号通讯电路 信号通信电路由室内电路和室外电路组成。室外部分由D601、R601、PC601、R606、R607、IC852、R605、PC602、C602、C603、C604、R603、R604、zD601等组成。室内部分与室外部分类似，通过室内外连接线形成通信回路，采用半双工串行通信方式，其信号波形为不同宽度的连续方波脉冲序列。检修时，可以用示波器检查，也可以用万用表根据电路原理和特点测量判断元件和信号是否存在。5温度检测电路温度检测电路由室外机管道温度传感器(热敏电阻)、R641、R642和c641组成，主要用于空调热泵开启制热时控制室外机除霜，当该电路出现故障时，空调将停止并报警。此外，还有一个由R651、R652、c651组成的温度检测电路，用于测量室外环境温度，但不使用。而是用电阻R653代替热敏电阻。当这个电路出现故障时，空调也会停止并发出警报。在这部分电路的维护中，可以使用电阻电压法来找出故障的原因。6驱动电路 驱动电路由R902、R903、TR901和IC852组成。R902、R903、TR901只控制压缩机的继电器。IC852内部的逆变驱动电路放大单片机输出的信号，通过控制X62控制四通换向阀在制冷和制热状态之间切换。控制sR61控制室外风机的运行。检修时，测量相应引脚的输入输出电平是否反转。如果倒置，电路是好的。在实际维修过程中，开关电源断掉的比例最大，SV、UV、电视外板也是如此，维修方法也是一样。.jpg)
