冰箱部件和压缩机故障的简易判断方法(图)

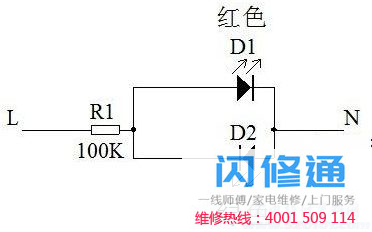

海尔BCD-7 DVCV/BCD-270/249 DVC冰箱解释了这种材料。一主控板、电磁阀工作状态判断方法(原理同《B2004022401（关于双稳态电磁阀测试线工装制作及检测方法的通知）》)首先做了一个简单的工装，两个led，一红一绿，一个碳膜电阻，100千欧/2W，如图连接。

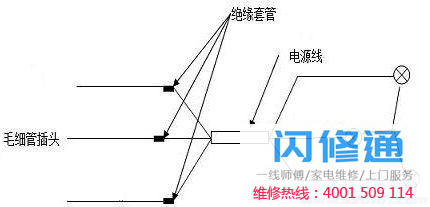

在保证冰箱正确连接的前提下，将无电阻的一端放在主控板电源插座的“N”端，另一端放在电磁阀的信号输出端。正常工作情况下，主控板每30秒向电磁阀发出一个维修脉冲信号，相应的指示灯闪烁不到1秒。如果冰箱冷却-7的房间，阀门1应亮绿灯(表示阀门通过，通过时红灯会微亮，正常)，阀门2应亮红灯(表示阀门侧通过)；如果冰箱对冷藏室进行冷却，阀门1的绿灯应亮(用于阀门接通)，阀门2的绿灯应亮(用于阀门接通)；如果冰箱冷却冷冻室，阀门1应亮红灯(表示阀门侧开启，阀门2无需测试)。当电磁阀反转时，相应的指示灯将持续5秒，然后每30秒向电磁阀发出一个持续脉冲信号。检修时，由冰箱根据各温室实际制冷情况按上述方法判断。如果指示灯可以正常切换，那么主控板的故障基本可以排除，可能是电磁阀不能正常切换或者毛细管连接反转，系统堵塞等等；如果指示灯不能正常切换，首先检查传感器的电阻值是否能对应当前温度，如果不能，则是传感器故障，如果不能，则是主控板故障。二压机不启动检测方法首先检测冰箱各温室是否在起点，然后在保证所有导线正常连接的情况下，检测主控板输出的方波信号是否正常。方法是用DC电压在5V以上的万用表，将探头分别放在变频板插座“T6”的两针金属片上。一般情况下，电压应在1.6 - 2.7V之间(此电压限于0064000778主控板，其他主控板在此范围内会上下浮动0.5V左右，且由于万用表红黑探头放置位置不同，电压显示为正或负，不影响判断)；如果电压值正常，压缩机没有启动，用万用表检查逆变板插座CH1的N端和逆变板插座CH2的两端(靠近逆变板的电容C2端)之间的电压是否在220V左右(这个电压就是逆变板的工作电压，这是有活电抗的智能逆变板的测量方法，对于没有电抗器的逆变板只需要测量输入端的C1和C2时间的电压)。如果是，更换逆变器板，看压缩机是否启动，判断是否是逆变器板。如果主控板输出的方波信号电压值为0V或5V，则显示板或主控板损坏。由于普通万用表无法测量变频板的输出信号，请按照以下方法进一步判断是压缩机故障还是控制问题。1.制造测试工具(1)所需材料：冰箱废灯座三个(带连接器连接)、冰箱灯泡三个、冰箱电源线一根(切断插头)、废毛细管三根(各长30MM)、小塑料盒一个(2)装配方法：如图连接灯座连接(y形连接)；其余三根灯头线分别与电源线连接并焊接牢固，电源线的另一端分别焊接三根毛细管；用绝缘胶带包裹每个焊点，并仔细检查以防止泄漏。将绝缘套管放在毛细管和电源线之间的焊接处

*负载连接方式采用Y型连接(也可以采用三角形连接，每个负载上要串联一个功率相同的灯泡，防止灯泡烧坏)。2.检测步骤(仅针对印刷机未启动的故障)。打开变频压力机的控制接线盒，取下控制端子，测量压力机各绕组的电阻。(当测得的压缩机绕组电阻正常时，进行下一次测量)。将测试工具的三个毛细管插头分别插入变频控制器的输出端子孔中并固定。冰箱插电时，延时五分钟(发光时间约为15-20秒)即可观察检测工具的三个灯泡是否发光，快速检测时可通过调整冰箱的操作键解除延时。*3个灯泡每组2个。BCD-7 DVCV闪烁更快，而BCD-270/249 DVC闪烁更慢。由于检测工具的测量方法是模拟变频压力机的负载，采用电阻元件，灯泡闪烁后会使变频控制面板的保护电路工作，停止电压输出，延时5分钟后再次闪烁，观察到的信号会周期性闪烁。3.判断方法：(1)灯闪：主控板和变频控制器正常，压缩机有故障；(2)灯不亮：主控板和变频控制器有故障，压缩机同时有故障。压缩机、主控板、变频控制器同时故障的情况很少，测试时要根据其实际故障情况进行测量。三、判断显示板和主控板损坏的方法由于主控板和显示板的故障很难区分，最简单的方法就是更换方法。下面简单描述一下比较常见问题的判断，以保证所有引线连接正常。
