在热泵空调中，四通阀是一个关键部件，它可以根据需要改变制冷剂的流向，从而达到夏天制冷，冬天制热的目的。

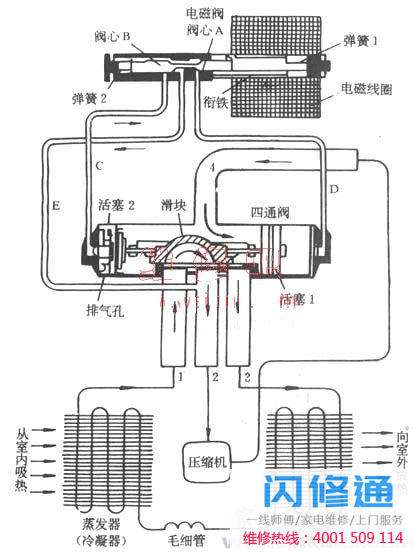

一、四通阀结构四通阀主要由控制阀和换向阀组成，如图1所示。.jpg)
控制阀上的毛细管通道在电磁线圈和弹簧的力的作用下打开和关闭，因此换向阀可以反转。冷却时，电磁线圈不得通电，控制阀中的阀塞关闭右毛细管和中间普通毛细管之间的通道。左毛细管与中间普通毛细管连通，中间普通毛细管与换向阀的低压吸入管连接。因此，换向阀的左端是低压室。在压缩机排气压力的作用下，活塞向左移动，直到活塞上的顶杆挡住换向阀的针座。在支架运动过程中，滑块将室内换热器(蒸发器)与换向阀中间的低压管连通，高压排气管与室外换热器(冷凝器)连通。此时，空调执行制冷循环以降低室内温度。加热时，电磁线圈通电，控制阀塞在电磁引力的作用下向右移动，关闭左毛细管和普通毛细管之间的通道，打开右毛细管和普通毛细管之间的通道。使换向阀的右端成为低压腔，活塞向右移动，直到活塞上的顶针挡住换向阀的针座。此时，高压排气管与室内热交换器(即蒸发器)连通，空调执行室内加热循环以提高室内温度。可以看出，四通阀的控制阀和换向阀结构紧密，相互联锁。
二、四通阀故障例【例1】能制冷但不能制热。美的KFR-35wB用了六年了，还是热不起来。首先检测控制阀电磁线圈的供电电压，万用表测量线圈两端220伏。1400时停止测量线圈电阻基本正常。当电源测试机恢复原样时，能听到电磁吸声，控制阀部分基本正常，压力表测量系统高压低，换向阀内部滑块不能滑动，加热运行时制冷剂流向不能改变。【例2】Warburg KFR-30w使用多年，降温效果差。冬季供暖运行有热风，但不够。已修复，安装时已检查制冷系统接口处有轻微泄漏，管道弯曲处有扭曲现象。经过处理，制冷剂泄漏问题消除，但空调制冷制热效率并没有提高。在和用户的对话中，就知道这个断层是逐渐形成的。初步判断有两种可能：压缩机排量不足。四通阀质量有问题，可能造成换向阀漏气。首先判断压缩机质量和排量，取下四通阀，接通制冷运行状态。制冷效果很好，说明压缩机质量不错。确定四通阀质量差，导致阀上四根铜管内部串扰，造成高低压短路循环。[示例3]当加热操作被设定在冷却操作状态时，加热操作发生。东宝KFR-25w空调已使用多年，因室外机铜管振动裂纹、漏氟等问题，多次维修。试验机冷时，万用表测量电磁线圈内无220V电压，电路基本正常。经过多次停车启动试验，故障依然存在，判定换向阀损坏，内部卡死。[例4]启动运行2 ~ 3次后，可正常制冷春兰KFR-32w。
热泵空调的故障率高于单冷空调。主要原因如下：1。四通阀供电电压过低，导致磁力不足，导致动作失败。2.制冷系统存在泄漏，降低了系统中高压和低压的压差，使换向阀难以换向。3.压缩机温度过高。由于制冷剂泄漏，压缩机温度不能被回风温度很好地冷却。当温度较高时，压缩机内部机械部件过热变形，导致排量减少，抱轴，线圈绝缘老化。4.冷冻油变质了。冷冻机油在压缩机内高温下长时间运行，会变黄、变黑、浑浊。变质的冷冻油没有润滑作用。零件容易磨损和腐蚀电机绕组，导致绝缘损坏、绝缘电阻降低和压缩机寿命缩短。冷冻油变质
的碳化物易使毛细管产生脏堵。控制阀部分毛细管形成脏堵换向困难动作慢。空调器出现冷冻机油变质，当打开高压纳子或低压纳子时，有难闻的气味，而且油稀，浓黑色沉淀物这在故障检修中已证实。四、更换四通阀的快速实用法
1．确定四通阀损坏后，最好选用同规格型号的，取下电磁线圈。
2．机上旧的四通阀全部焊下。
3．换上新的四通阀，四根铜管接口摆正到位，保持原来方向和角度，换向阀必须水平状态。
4．焊接顺序：先焊单根(高压管)，然后焊三根的中间一根(低压管)，再焊接左、右两根。
5．选用适当的焊把，火焰调到立刻能焊接的程度，火到即焊，尽可焊到铜管的2／3，焊接完立刻回烤一次保证焊口牢固。这时用两块湿毛巾降温四通阀与铜管端，片刻后焊余下的l／3。
6．看得准，手法快，按顺序一根一根的焊接，使它完全降温再焊第二根。焊接时间短、速度快，待四通阀温度没上来就焊完。
7．四根接口先后焊好后用湿毛巾降温，达到四通阀使用要求。由于空调器检修一般都在现场，用户要求时间较急，此方法20分钟就可完成，不访一试。
