海信KFR-2608GW/BP (KFR-2501GW/BP，KFR-2618GW/BPR)系列空调在中国市场占有较大份额。笔者总结维修经验如下，供大家参考。注意：该系列机型的室外机使用热底开关电源，所以在维修时一定要注意不要用手直接触摸部件，以免触电。【例1】制热时，室内机风扇不转动，开机后制热状态下可遥控开启室外机。运行灯亮表示压缩机已经开始工作，几分钟后风扇不转。在冷却和送风状态下，风扇运行正常。分析维护：风扇在其他条件下也能运行，说明风扇控制电路正常；在制热状态下，风扇不转动，是盘管温度采集电路故障或蒸发器温度故障(制热时防冷风功能)造成的。启动后，蒸发器的温度很高，完全达到风扇的工作温度，说明空调的系统工作正常。测量传感器输出电压为2.3V，工作时正常电压应在2.5v以上，测量传感器电阻正常，电容E5正常。参见图1。路试电阻R11约4k，标称值应为10k。一般电阻只会增大而不会减小，说明R11与其他元件短路。与之相连的元件有R2和c3，测量c3后验证泄漏电阻约为8k。更换C3后一切正常。.jpg)
.jpg)

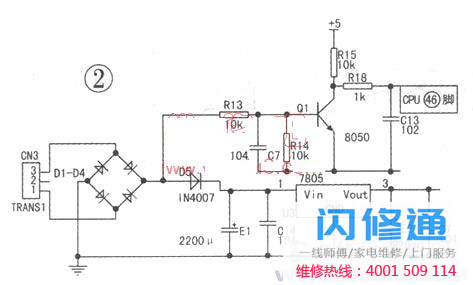

【例2】制冷制热状态下，室外机启动后室内风扇不立即转动停止，室内机运行灯和高效灯亮，表示瞬间停电。分析维护：从室内风扇不转不报瞬时停电分析，故障一定在过零检测电路上。由于过零检测电路异常，CPU不会发出风扇运行指令，同时CPU会检测到电源异常，发出瞬时断电的故障信号。过零检测晶体管Ql(8050)正常(见图2)，c极电压为0.4V，b极电压为0.7V.CPU的管脚46(过零检测信号的输入管脚)电压为零，说明故障是信号没有传到CPU引起的。Q1的c极与CPU的46个引脚之间的电阻约为10k，正常情况下应为0 。检查跳线J2的虚拟焊接。重新焊接后，调试室内机风机工作正常。该系列机型的室内控制板采用单面无穿孔印制板，容易造成虚焊现象，维修时要注意检查。[例3]室内机开机时，工作正常。几分钟后，当灯关闭时，室外机停止。运行灯和电源灯亮表示通信故障。分析维护：通信故障首先要确定是室内还是室外。测量室内机E6的两端。DC24V电压正常，端子板CN9脚6处SI信号线电压(零线n间电压)在15v ~ 19v之间摆动，说明室内机信号通路正常。室外基板PC2 c极有通信电压(见图3)，e极无电压，说明光耦PC2不导通。被测故障是光耦A、K极开路引起的。光耦PC2(TLP521)工作正常。【例4】通电后，室内机工作正常，室外机不工作。故障被自诊断为通信故障。分析维护：开机时发现室外机5V电源指示灯不亮，说明故障出在室外机电源电路上(这是通讯故障的原因)。室外机单独供电(因为整机故障后室内机不会给室外机供电)。测得的直流280伏电压正常(见图4)。7805输入端电压为零，电容C7两端电压为0 ~ 30
